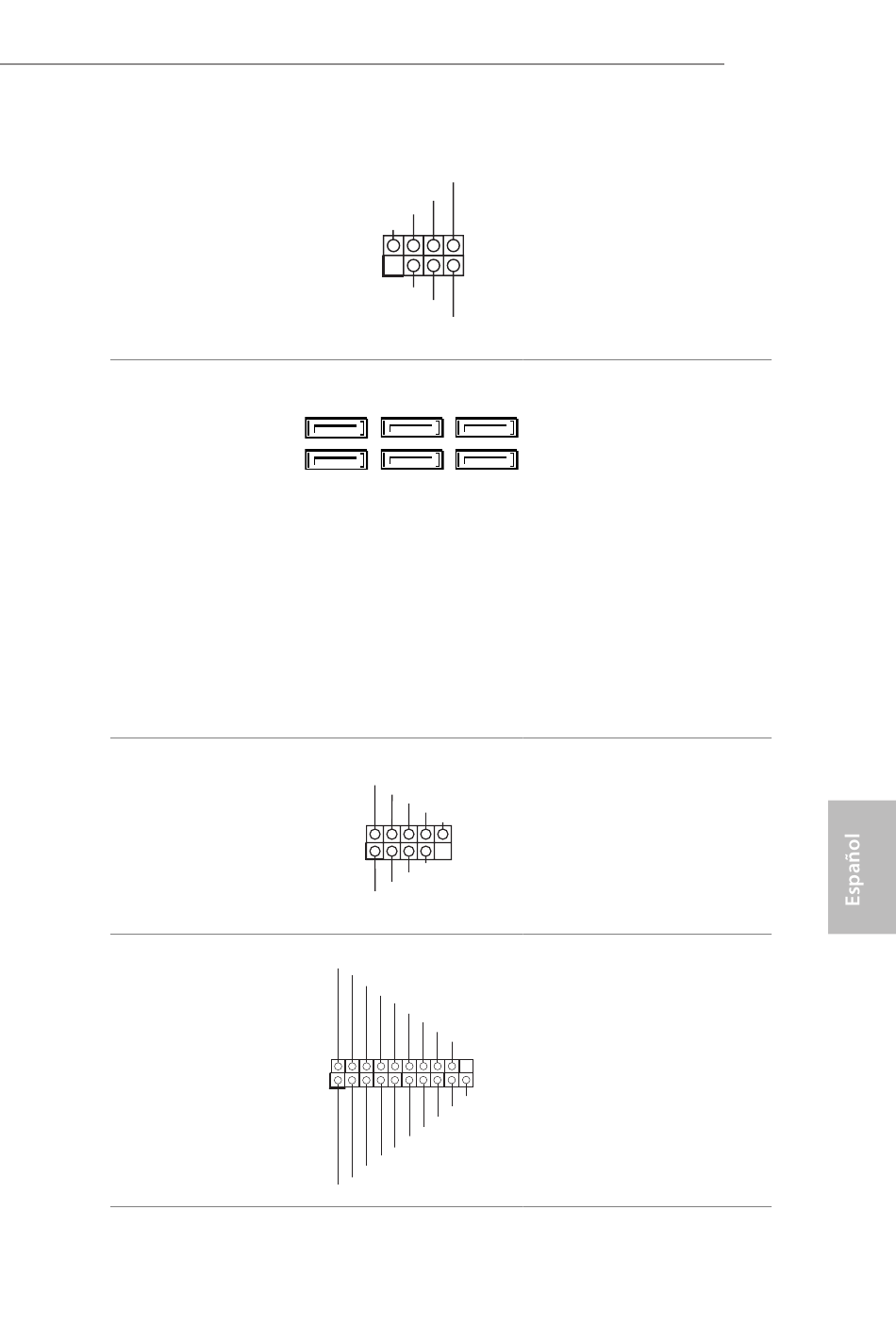

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, N.º 11)
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 12)
(SATA3_1:
consulte la pág.1, N.º 14)
(SATA3_2:
consulte la pág.1, N.º 9)
(SATA3_3:
consulte la pág.1, N.º 15)
(SATA3_4:
consulte la pág.1, N.º 17)
(SATA3_5:
consulte la pág.1, N.º 16)
Cabezales USB 2.0
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 18)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 19)
Cabezal USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 6)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_2 SATA3_0
SATA3_5 SATA3_3 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Conecte el LED de
alimentación del chasis y
el altavoz del chasis a esta
base de conexiones.
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Hay dos bases de
conexiones en esta placa
base. Cada cabezal USB 2.0
admite dos puertos.
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
E3V5 WS
55
