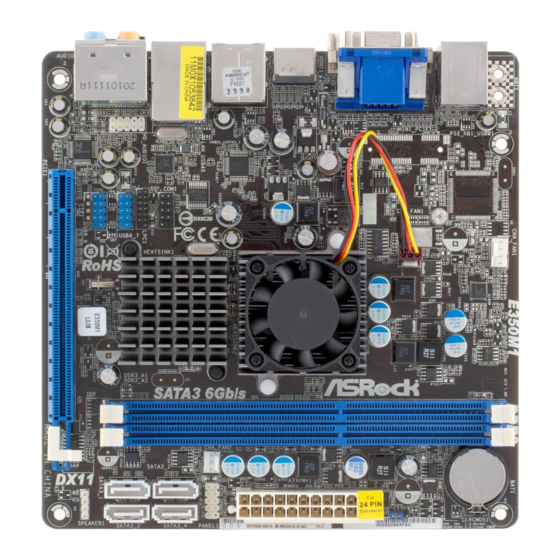

ASROCK E350M1 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. E350M1
  6. Installationsanleitung
ASROCK E350M1 Installationsanleitung

ASROCK E350M1 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifi ca-
tion or explanation and to the owners' benefi t, without intent to infringe.
Disclaimer:
Specifi cations and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fi tness for a particular purpose. In no event shall ASRock, its
directors, offi cers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profi ts, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published June 2011
Copyright©2011 ASRock INC. All rights reserved.
1
ASRock E350M1 Motherboard
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK E350M1

Inhaltszusammenfassung für ASROCK E350M1

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fi...

  • Seite 2: Motherboard-Layout

    System Panel Header (PANEL1, White) Front Panel Audio Header SATA3 Connector (SATA3_4, White) (HD_AUDIO1, White) SATA3 Connector (SATA3_2, White) COM Port Header (COM1) SATA3 Connector (SATA3_3, White) AMD A50M Chipset SATA3 Connector (SATA3_1, White) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Line In or (No. 9) (No. 6) (No. 5) Side Speaker (No. 8) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 4 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...

  • Seite 5: Package Contents

    In case any modifi cations of this manual occur, the updated version will be available on ASRock website without further notice. You may fi nd the latest VGA cards and CPU support lists on ASRock website as well.

  • Seite 6: Specifications

    Rear Panel I/O I/O Panel - 1 x PS/2 Keyboard/Mouse Port - 1 x VGA/D-Sub Port - 1 x VGA/DVI-D Port - 1 x HDMI Port - 1 x Optical SPDIF Out Port ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 - Supports jumperfree - SMBIOS 2.3.1 Support - DRAM, FCH, +1V, +1.8V Voltage Multi-adjustment Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial) Unique Feature...
  • Seite 8 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection. ASRock Instant Flash is a BIOS fl ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
  • Seite 9 PC and apple devices via Bluetooth or WiFi networks, then you can start experiencing the exciting motion controlled games. Also, please do not forget to pay attention to ASRock offi cial website regularly, we will continuously provide you the most up-do-date supported games! ASRock website: http://www.asrock.com/Feature/Aiwi/index.asp...

  • Seite 10: Installation

    Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 11: Installing A Dimm

    2.3 Installation of Memory Modules (DIMM) E350M1 motherboard provides two 240-pin DDR3 (Double Data Rate 3) DIMM slots. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged.

  • Seite 12: Installing An Expansion Card

    Align the card connector with the slot and press fi rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 13 1. Connect DVI-D monitor cable to VGA/DVI-D port on the I/O panel, connect D-Sub monitor cable to VGA/D-Sub port on the I/O panel, or connect HDMI monitor cable to HDMI port on the I/O panel. VGA/D-Sub port VGA/DVI-D port HDMI port ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 14 VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose the combination: DVI-D + HDMI, DVI-D + D-Sub, or HDMI + D-Sub. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 16 fi rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default profi le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 17 This is an interface for front PRESENCE# panel audio cable that allows (9-pin HD_AUDIO1) MIC_RET OUT_RET convenient connection and (see p.2 No. 20) control of audio devices. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 18 (S5). HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED is on when the hard drive is reading or writing data. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 19 Pin 1 and Pin 13. 20-Pin ATX Power Supply Installation Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 21) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 20: Installing Windows

    Advanced screen Storage Confi guration. B. Set the option “SATA Mode” to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 21 Advanced screen Storage Confi guration. B. Set the option “SATA Mode” to [IDE]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 If the Main Menu does not appear automatically, locate and double-click on the fi le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 1. Einführung Wir danken Ihnen für den Kauf des ASRock E350M1 Motherboard, ein zuverlässig- es Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstalla- tionsanleitung führt in das Motherboard und die schrittweise Installation ein.

  • Seite 24: Spezifikationen

    - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Unterstützt Wake-On-LAN - Unterstützt LAN-Kabelerkennung - Unterstützt energieeffi zientes Ethernet 802.3az E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Tastaturanschluss/Mausanschluss Rückseite - 1 x VGA/D-Sub port ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 25 - ACPI 1.1-Weckfunktionen - JumperFree-Übertaktungstechnologie - SMBIOS 2.3.1 - DRAM, FCH, +1V, +1.8V Stromspannung Multianpassung Support-CD - Treiber, Dienstprogramme, Anti-Virus-Software (Testversion), ASRock Software Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - Sofortstart Eigenschaft...
  • Seite 26 Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 27 Das Erlebnis intuitiver, bewegungsgesteuerter Spiele ist nicht mehr nur noch an der Wii möglich. Das ASRock AIWI-Dienstprogramm führt eine neue Möglichkeit der PC-Spielsteuerung ein. ASRock AIWI ist das weltweit erste Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in einen Joystick zur Steuerung Ihrer PC-Spiele verwandeln können.
  • Seite 28 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig;...

  • Seite 29: Einstellung Der Jumper

    Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 30: Integrierte Header Und Anschlüsse

    (9-pol. USB8_9) USB 2.0-Ports unterstützt. (siehe S.2 - No. 18) DUMMY USB_PWR Consumer Infrared-Modul-Header Dieser Header kann zum Anschließen Remote- (4-pin CIR1) Empfänger. (siehe S.2 - No. 17) IRTX IRRX ATX+5VSB ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 31 Pins, bevor Sie die Kabel anschließen. PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfi gurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32 Anschluss und passen Sie den (siehe S.2 - No. 1) schwarzen Draht dem Erdungsstift an. ATX-Netz-Header Verbinden Sie die ATX- Stromversorgung mit diesem (24-pin ATXPWR1) Header. (siehe S.2 - No. 7) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 33 Sie den Stecker mit Pin 1 und Pin 13 ein. Installation eines 20-pol. ATX-Netzteils COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 21) unterstützen. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 34 Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 35: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock E350M1, une carte mère très fi - able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per- formances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité...

  • Seite 36: Spécifications

    - Realtek RTL8111E - Support du Wake-On-LAN - Prise en charge de la détection de câble LAN - Prend en charge la norme Energy Effi cient Ethernet (Ethernet à effi cacité énergétique) 802.3az ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 37 - Support SMBIOS 2.3.1 - DRAM, FCH, +1V, +1.8V Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) Caractéristique - l’Instant Boot...
  • Seite 38 Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 39 O ASRock Instant Flash é um utilitário de fl ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ® sistemas operativos, como o MS-DOS ou o Windows .
  • Seite 40 Facebook et l’actualité en temps réel, le tout sur une vue optimisée pour une expérience de l’Internet encore plus personnelle. Les cartes mères ASRock sont équipées en ex- clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants.
  • Seite 41 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profi l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 42 DUMMY P+10 P-10 USB_PWR Barrette pour module à infrarouges grand public Cette barrette peut être utilisée pour connecter des récepteur (CIR1 br.4) à distance. (voir p.2 No. 17) IRTX IRRX ATX+5VSB ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 43 RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 44 (CPU_FAN1 br. 3) noir sur la broche de terre. (voir p.2 No. 1) En-tête d’alimentation ATX Veuillez connecter l’unité d’alimentation ATX sur cet en- (ATXPWR1 br. 24) tête. (voir p.2 No. 7) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 20-Installation de l’alimentation électrique ATX En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 21) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 46 “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour affi cher les menus. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...

  • Seite 47: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock E350M1, una scheda madre af- fi dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Seite 48 I/O - 1 x porta PS/2 per tastiera/mouse - 1 x Porta VGA/D-Sub - 1 x Porta VGA/DVI-D - 1 x Porta HDMI - 1 x Porta ottica SPDIF Out ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio DRAM, FCH, +1V, +1.8V CD di - Driver, Utilità, Software AntiVirus (versione di prova), Suite supporto Software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteristica - Instant Boot speciale...
  • Seite 50 Windows . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In- stant Flash. Avviare questo strumento e salvare il nuovo fi le BIOS nell’unità...
  • Seite 51 I giochi controllati dai movimenti non sono più un’esclusiva Wii. L’utilità ASRock AIWI introduce un nuovo modo per giocare al PC. ASRock AIWI è la prima utilità al mondo a trasformare l’iPhone/iPod touch in un joystick per controllare i videogiochi. Tutto quello che si deve fare è installare l’utilità...
  • Seite 52 CMOS. No- tare che password, data, ore, profi lo utente predefi nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 53 USB_PWR (9-pin USB8_9) (vedi p.2 Nr. 18) DUMMY USB_PWR Connettore modulo infrarosso consumer Questo connettore può essere utilizzato per collegare (4-pin CIR1) ricevitore remoto. (vedi p.2 Nr. 17) IRTX IRRX ATX+5VSB ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 54 Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 55 (3-pin CPU_FAN1) combaciare il fi lo nero al pin (vedi p.2 Nr. 1) terra. Connettore alimentazione ATX Collegare la sorgente d’alimentazione ATX a questo (24-pin ATXPWR1) connettore. (vedi p.2 Nr. 7) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 56 Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 21) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57 Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 58: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock E350M1 placa madre, una placa de confi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 59 - Compatible con Ethernet 802.3az de bajo consumo energético Entrada/Salida I/O Panel de Panel - 1 x puerto de teclado/ratón PS/2 Trasero - 1 x puerto VGA/D-Sub - 1 x puerto VGA/DVI-D - 1 x puerto HDMI ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 60 - Múltiple ajuste de DRAM, FCH, +1V, +1.8V Voltage CD de soport - Controladores, utilidades, software de antivirus (versión de prueba), ASRock Software Suite (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba) Característica - Instant Boot Única...
  • Seite 61 Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 62 PC. Tan solo tiene que instalar la utilidad ASRock AIWI desde el sitio web ofi cial de ASRock AIWI, o bien mediante el CD de soporte de software de ASRock en su placa base, y también descargarse gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch.
  • Seite 63 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente.
  • Seite 64 Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 65 MIC_RET OUT_RET que permite conexión y control (9-pin HD_AUDIO1) conveniente de apparatos de (vea p.2, N. 20) OUT2_L Audio. J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 66 El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5). ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 68 Cabezal del puerto COM Este cabezal del puerto COM se utiliza para admitir un (9-pin COM1) módulo de puerto COM. (vea p.2, N. 21) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 69 CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 70 1. Введение Благодарим вас за покупку материнской платы ASRock E350M1 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
  • Seite 71 - 6 x порта USB 2.0 на задней панели в стандартной конфигурации - 1 x eSATA3 порт - Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 72 DVD Suite и Creative Sound Blaster X-Fi MB ) (OEM и пробные версии) Уникальная - Instant Boot Особенность - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 4) - ASRock AIWI (см. ОСТОРОЖНО, пункт 5) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 6) - SmartView (см. ОСТОРОЖНО, пункт 7) - Hybrid Booster: - ASRock U-COP (см.
  • Seite 73 Теперь можно управлять играми движением тела не только на консоли Wii. Служебная программа ASRock AIWI открывает новый способ управления играми на ПК. ASRock AIWI – это первая в мире программа, превращающая iPhone и iPod touch в контроллер для игр на ПК. Вам требуется лишь установить служебную программу ASRock AIWI с...
  • Seite 74 Если вы хотите быстрее и без ограничений заряжать свои устройства Apple, например iPhone, iPod и iPad Touch, компания ASRock приготовила отличное решение для вас – ASRock APP Charger. Просто установив драйвер APP Charger, вы сможете заряжать iPhone от компьютера намного быстрее, ускорение составит до 40%. ASRock APP Charger позволяет...
  • Seite 75 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 76 Аудиоразъем передней Этот интерфейс предназначен PRESENCE# панели для присоединения MIC_RET OUT_RET аудиокабеля передней панели, (9-контактный HD_AUDIO1) обеспечивающего удобное (см. cтр. 2, п.20) подключение аудиоустройств и OUT2_L J_SENSE управление ими. OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 77 корпуса. Способ выключения системы с помощью кнопки питания можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 78 так, чтобы черный провод (3-контактный CPU_FAN1) (см. стр. 2, п. 1) соответствовал контакту земли. Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 2, п. 7) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 79 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX Колодка COM-порта Данная колодка COM-порта позволяет подключить модуль (9-контактный COM1) (см. стр. 2, п. 21) порта COM. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 80 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 81 Gratos por comprar nossa placa–mãe E350M1, um produto confi ável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desem- penho, essa placa é dotada de um projeto robusto que atende a ASRock de com- promisso com a qualidade e durabilidade.
  • Seite 82 - 1 x porta para teclado/mouse PS/2 traseiro - 1 x porta VGA/D-Sub - 1 x porta VGA/DVI-D - 1 x porta HDMI - 1 x porta óptica para saída SPDIF ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 - Suporte para SMBIOS 2.3.1 - DRAM, FCH, +1V, +1.8V Voltage Multi-adjustment CD de suporte - Controladores, utilitários, software antivírus (Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração) Funcionalidade - Instant Boot Única...
  • Seite 84 2, 4, 6 e 8 canais. Consulte a tabela na página 3 para uma ligação correcta. ASRock Instant Flash est un utilitaire de fl ash du BIOS fl ash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à...
  • Seite 85 Touch num joystick para controlar os seus jogos de PC. Tudo o que precisa de fazer é instalar o utilitário ASRock AIWI a partir da página ofi cial da ASRock na Internet ou através do CD de sof- tware de suporte da ASRock para a sua placa principal.
  • Seite 86 CMOS. Tenha em atenção que a palavra-chave, data, hora, perfi l predefi nido de utilizador, 1394 GUID e ende- reço MAC apenas serão limpos se a bateria do CMOS for retirada. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 87 (veja a folha 2, No. 18) DUMMY USB_PWR Conector do módulo Este conector suporta um de consumidor infravermelho receptor remoto. IRTX IRRX (CIR1 de 4 pinos) ATX+5VSB (veja a folha 2, No. 17) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 88 RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 89 (CPU_FAN1 de 3 pinos) (veja a folha 2, No. 1) Conector de força do ATX Ligue a fonte de alimentação ATX neste conector. (ATXPWR1 de 24 pinos) (veja a folha 2, No. 7) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 90 CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automati- camente iniciará o menu principal, casa o “AUTORUN” esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP. EXE” localizado na pasta “BIN”. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 91 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Seite 92 - 1 x PS/2 Klavye/Fare Portu - 1 x VGA/D-Sub Portu - 1 x VGA/DVI-D Portu - 1 x HDMI Portu - 1 x Optik SPDIF Зэkэюэ Portu - 6 x Kullanэma Hazэr USB 2.0 Portu ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 93 Paketi - OEM ve Deneme; Creative Sound Blaster X-Fi MB - Deneme) Benzersiz - Anında Önyükleme Özellik - ASRock Anında Flash (bkz. DİKKAT 4) - ASRock AIWI (bkz. DİKKAT 5) - ASRock APP Charger (bkz. DİKKAT 6) - SmartView (bkz. DİKKAT 7) - Hibrit Yükseltici: - ASRock U-COP (bkz.
  • Seite 94 - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 9) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Seite 95 Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger birçok Apple cihazını...
  • Seite 96 CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 97 Ön Panel Ses Fişi Bu, panel ses kablosu için PRESENCE# uygun bağlantı sağlayan ve (9-pinli HD_SES1) MIC_RET OUT_RET ses cihazlarını kontrol (bkz. s.2 No. 20) etmeyi sağlayan bir arayüzdür. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 98 Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 99 Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma Seri port Fişi Bu COM1 fi şi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 21) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 100 Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülen- mezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP. EXE" dosyasını bulun ve çift tıklatın. ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 101 1. 제품소개 ASRock 의 E350M1 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인 보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니 다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있습...
  • Seite 102 - 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트 - 오디오 잭 : 측면 스피커 / 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 ( 주의 3 참조 ) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 103 - SMBIOS 2.3.1 지원 - DRAM, FCH, +1V, +1.8V 전압 멀티조절 지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), ASRock 소 프트웨어 스위트 (CyberLink DVD 세트 및 크리에이티브 사운 드 블라스터 X-Fi MB) (OEM 및 시험판 ) 특점및...
  • Seite 104 인 AIWI Lite 를 아이폰 / 아이팟 터치에 다운로드할 수 있습니다 . PC 와 Apple 기기를 블루투스 또는 WiFi 네트워크를통해서 연결하 면 신나는 모션 컨트롤 게임을 즐길 수 있습니다 . 또한 ASRock 공식 웹사이트를 정기적으로 방문하십시오 . 지원되는 최신 게임을 계속...
  • Seite 105 드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원 합니다 . APP Charger 드라이버를 설치하면 그 어느 때보다 더간편 하고 빠르게 충전할 수 있습니다 . ASRock 웹사이트 : http://www. asrock.com/Feature/AppCharger/index.asp 인터넷 브라우저의 새로운 기능인 SmartView 는 가장 많이 방문한 웹사이...
  • Seite 106 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock E350M1 Motherboard Downloaded from www.Manualslib.com...
  • Seite 107 이 콘넥터는 오디오 장치를 PRESENCE# MIC_RET 편리하게 조절하고 연결할 수 (9 핀 HD_AUDIO1) OUT_RET 있는 전면 오디오 인터페이스 ( 2 페이지 , 20 번 항목 참조 ) 입니다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 108 에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 109 Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 시리얼포트 컨넥터 이 콘넥터는 시리얼 포트 모듈을 지원합니다 . (9 핀 COM1) (2 페이지 , 21 번 항목 참조 ) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 110 로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 111 い。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock E350M1 マザーボード： (Mini-ITX フォームファクター : 6.7-in x 6.7-in, 17.0 cm x 17.0 cm) ASRock E350M1 クイックインストレーションガイド ASRock E350M1 サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ ASRockからのお知らせ ... ® Windows...
  • Seite 112 - HDMI ポート x 1 - 光学 SPDIF 出力ポート x 1 - Ready-to-Use USB 2.0 ポート x 6 - eSATA3 コネクタ x 1 - LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN ポート x 1 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 113 Suite および Creative Sound Blaster X-Fi MB) (OEM および試行版 ) 特徴 - インスタントブート - ASRock Instant Flash ( 注意 4 参照 ) - ASRock AIWI ( 注意 5 を参照 ) - ASRock APP ヱャージャー ( 注意 6 を参照 ) - SmartView ( 注意 7 を参照 ) - ハイブリッドブースタ...
  • Seite 114 直感的なモーションコントロールゲームは Wii だけのものではなくなりました。 ASRock AIWI ユーティリティによって、新しい PC ゲームの楽しみかたが広が ります。ASRock AIWI は、iPhone/iPod touch をジョイスティック代 わりに使用して PC ゲームをコントロールする世界初のユーティリティです。 ASRock AIWI ユーティリティを ASRock の公式 Web サイトまたは ASRock ソフトウェアサポート CD のいずれかからマザーボードにインストールし、無償の AIWI Lite を App ストアから iPhone/iPod touch にダウンロードするだ けという簡単さ。PC を Apple デバイスに Bluetooth（ブルートゥース）または...
  • Seite 115 るだけで、ご使用の iPhone をコンピュータから素早く充電することができま す。充電時間は従来より最高 40% も速くなります。ASRock APP チャージャー をお使いいただくと複数の Apple デバイスを同時に素早く充電できます。本 製品は PC がスタンバイモード (S1)、メモリサスペンドモード (S3)、休止モード (S4) または電源オフ (S5) の時にも継続充電をサポートします。APP チャー ジャードライバをインストールしていただくと、これまでにない充電性能に充分 ご満足いただけることでしょう。ASRock の Web サイト : http://www. asrock.com/Feature/AppCharger/index.asp インターネットブラウザの新しい SmartView 機能は、よくアクセスするウェ ブサイト、閲覧履歴、Facebook の友達およびあなたのリアルタイムの ニュースフィードを、よりパーソナルなインターネット体験のために改良され たビューに一体化させた、IE 用の賢いスタートページです。 ASRock マザー ボードは独占的に SmartView ユーティリティを備えており、あちこち移動する...
  • Seite 116 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 117 (4 ピン CIR1) IRTX ページ２, アイテム 17 を参照 IRRX ATX+5VSB フロントオーディオパネルコネクタ このコネクタは、オーディオ機器 PRESENCE# MIC_RET (9 ピン HD_AUDIO1) との便利な接続とコントロールを OUT_RET 可能にするフロンとオーディオパ ページ２, アイテム 20 を参照 ネルのためのインターフェイスで OUT2_L す。 J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 118 ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調 整します。 システムパネルコネクタ このコネクタは数種類のシステム (9 ピン PANEL1) フ ロントパネルの機能を提供しま す。 ページ２, アイテム 8 を参照 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コン ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを 押してコンピュータを再起動します。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 ATX 電源コネクタを接続します。 (24 ピン ATXPWR1)　 ページ２, アイテム 7 を参照 このマザーボードには 24 ピン ATX 電源コネクタが装備されており、 従来の 20 ピン ATX 電源装置を採用している場合でも作動します。 20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源 装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 120 シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ (9 ピン COM1) ジュールをサポートします。 ページ２, アイテム 21 を参照 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 / XP / XP Media Center / XP 64-bit といった様々なマイクロソフト ウイン ドウズ オペレーティングシステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを含んでい ます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な 場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることによ り、メインメニュウが立ち上がります。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 122 1. 主板簡介 謝謝你采用了華擎 E350M1 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能 夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看 驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 E350M1 主板 (Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 ) 華擎...
  • Seite 123 - 1 個 HDMI 接口 - 1 個光纖 SPDIF 輸出接口 - 6 個可直接使用的 USB 2.0 接口 - 1 個 eSATA3 接口 - 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 124 - 華擎 Instant Flash（見警告 4） - 華擎 AIWI（見警告 5） - 華擎 APP Charger（見警告 6） - SmartView（見警告 7） - Hybrid Booster( 安心超頻技術 ): - ASRock U-COP（見警告 8） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 ) 硬件監控器 - CPU 溫度偵測 - 主板溫度偵測 - CPU/ 機箱風扇轉速計...
  • Seite 125 只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以 在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下 持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非 凡的充電體驗。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 126 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 E uP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 127 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 128 (4 針 CIR1) IRTX IRRX ATX+5VSB ( 見第 2 頁第 17 項 ) 前置音頻面板接頭 可以方便連接音頻設備。 PRESENCE# MIC_RET (9 針 HD_AUDIO1) OUT_RET ( 見第 2 頁第 20 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 129 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 130 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 串行接口連接器 這個 COM1 端口支持一個串行 接口的外設。 (9 針 COM1) ( 見第 2 頁第 21 項 ) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 131 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 多媒體中心 /XP 64 位元。主板隨機支持光盤包含各種有助于 提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的 “自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請 查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 132 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 133 1. 主機板簡介 謝謝你採用了華擎 E350M1 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以 查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 E350M1 主機板 (Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 ) 華擎...
  • Seite 134 - 1 個 eSATA3 接口 - 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高清晰音效插孔：側置喇叭 / 後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 3) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 135 - 華擎 Instant Flash（見警告 4） - 華擎 AIWI（見警告 5） - 華擎 APP Charger（見警告 6） - SmartView（見警告 7） - Hybrid Booster( 安心超頻技術 ): - ASRock U-COP（見警告 8） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 ) 硬體監控 - CPU 溫度偵測 - 主機板溫度偵測 - CPU/ 機箱風扇轉速計...
  • Seite 136 只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可 以在電腦進入待命 ( S1)、待命 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續 為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的 充電體驗。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 137 7、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合 了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全 數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功 能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友 保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為 ® Windows 7 / 7 64 位元 / Vista / Vista 64 位元，而且您的瀏覽器...
  • Seite 138 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 139 (4 針 CIR1) IRTX IRRX ( 見第 2 頁第 17 項 ) ATX+5VSB 前置音效接頭 可以方便連接音效設備。 PRESENCE# MIC_RET (9 針 HD_AUDIO1) OUT_RET ( 見第 2 頁第 20 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 140 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 141 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 序列埠 這個序列埠 COM1 支援一個序 列埠的裝置。 (9 針 COM1) ( 見第 2 頁第 21 項 ) ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 142 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 多媒體中心 /XP 64 位元。主板附帶的支援光碟包含各 種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如 果系統的“自動運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動 顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜 單。 ASRock E350M1 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 143 Installing OS on a HDD Larger Than 2TB ® This motherboard is adopting UEFI BIOS that allows Windows OS to be installed on a large size HDD (>2TB). Please follow below procedure to install the operating system. ® 1. Please make sure to use Windows Vista 64-bit (with SP1 or above) or ®...
  • Seite 144 (top, down and front), which is compatible with most of the chassis on the market. * The Remote Receiver and Remote Controller are not bundled with this motherboard and may be sold separately in the near future. Please visit our website for further information: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...

Inhaltsverzeichnis
