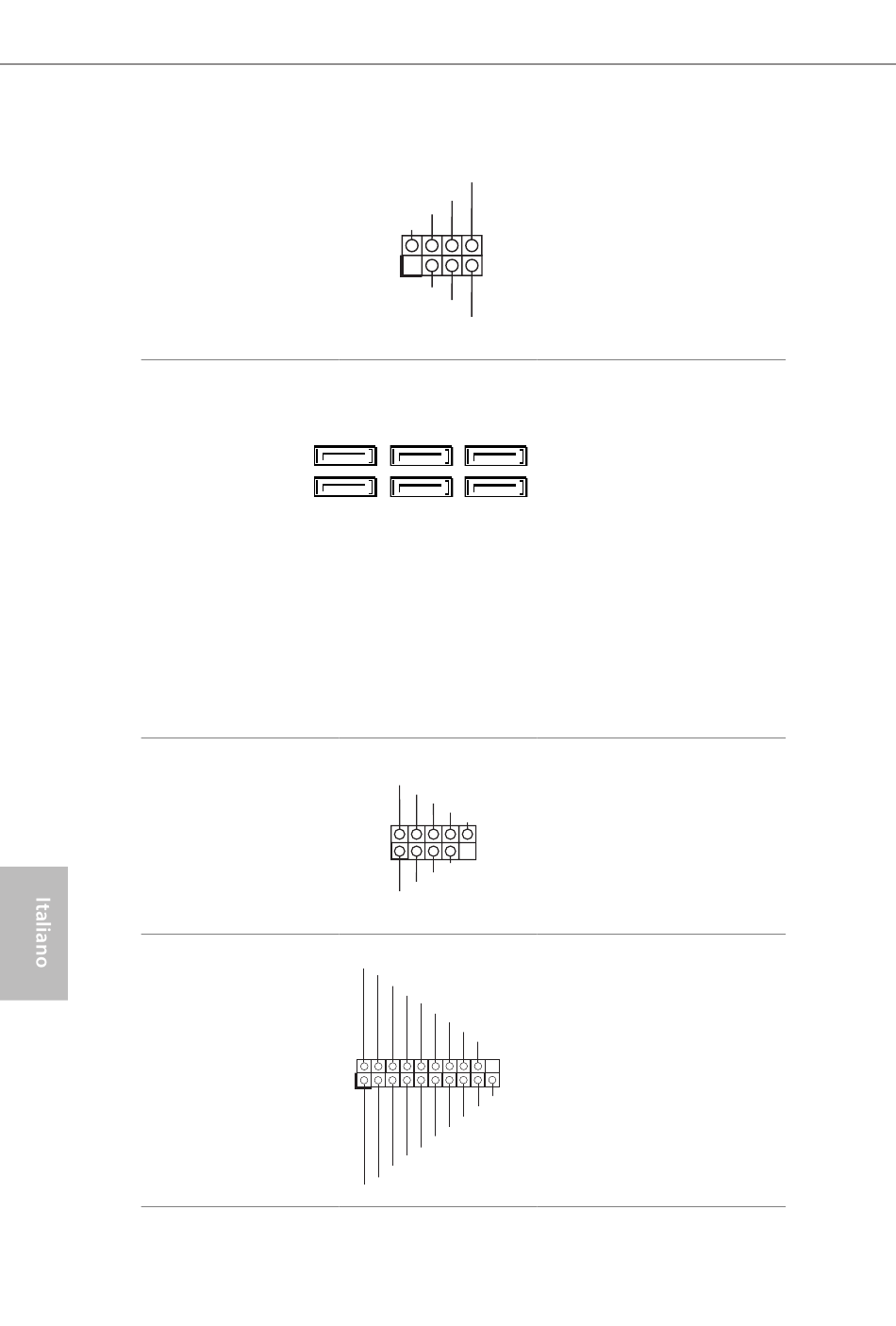

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 11)
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 12)
(SATA3_1:
vedere pag. 1, n. 14)
(SATA3_2:
vedere pag.1, n. 9)
(SATA3_3:
vedere pag. 1, n. 15)
(SATA3_4:
vedere pag. 1, n. 17)
(SATA3_5:
vedere pag.1, n. 16)
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1, n. 18)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 19)
Header USB 3.0
(USB3_4_5 a 19 pin)
(vedere pag. 1, n. 6)
46
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_2 SATA3_0
SATA3_5 SATA3_3 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Collegare i LED alimen-
tazione e l'altoparlante a
questo connettore.
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a 6,0
Gb/s.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0
può supportare due porte.
Oltre alle quattro porte
USB 3.0 del pannello I/
O, questa scheda madre
è dotata di un collettore.
Ciascun header USB 3.0
può supportare due porte.
Vbus
