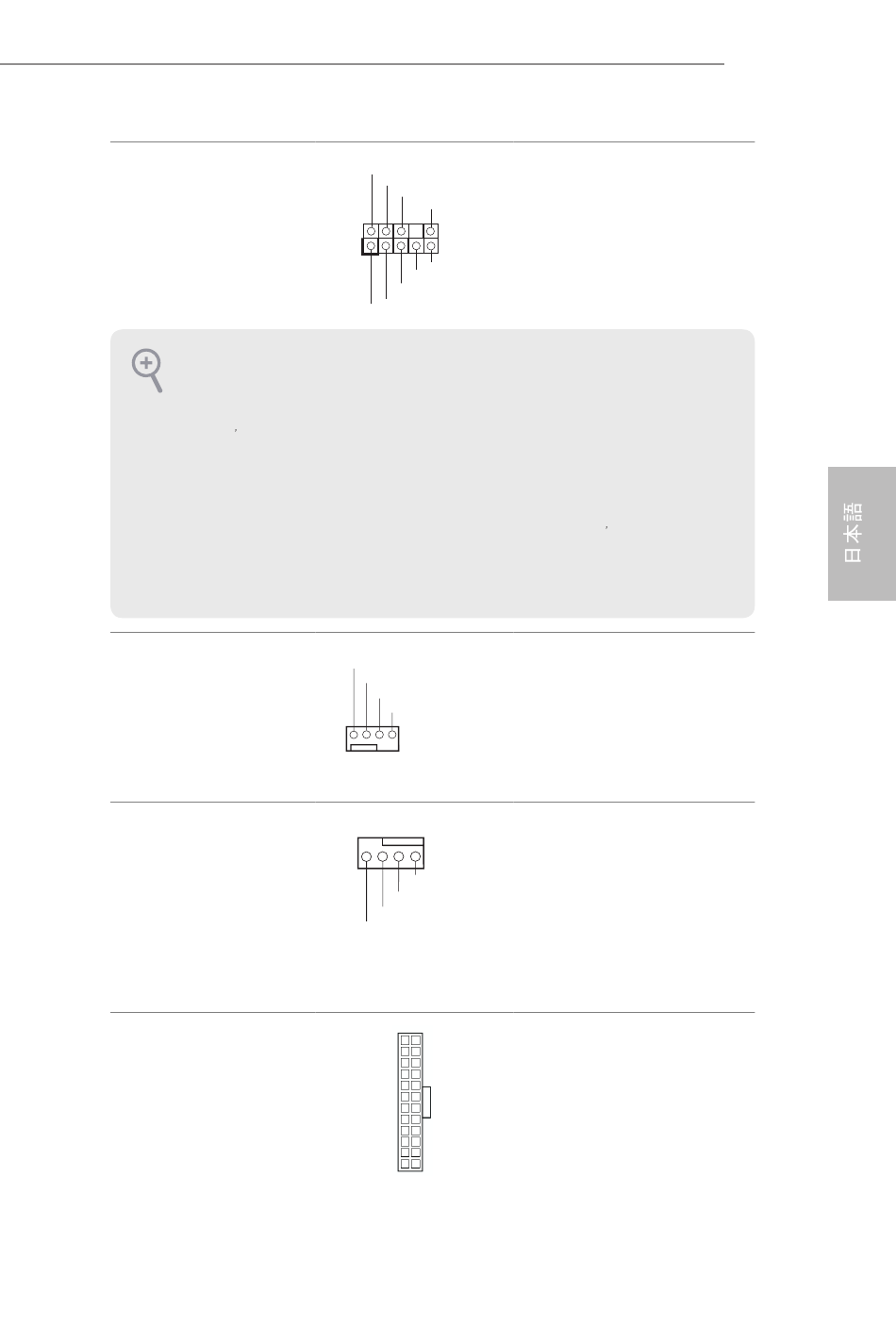

フロントパネルオーディオ
ヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 21 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい
るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」
タブで、 「 録音音量」 を調整してください。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 7 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 10 参照）
CPU ファンコネクター
（4 ピン CPU_FAN1）
（p.1、 No. 2 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 5 参照）
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4
3
2
1
GND
FAN_VOLTAGE
CPU_F
AN_SPEED
FAN_SPEED_CONTROL
12
24
1
13
このヘッダーは、 フロン
トオーディオパネルに
オーディオデバイスを接
続するためのものです。
ファンケーブルはファン
コネクターに接続し、 黒
線とアースピンを合わせ
てく ださい。
このマザーボードは 4 ピ
ン CPU ファン （静音ファ
ン） コネクターを提供し
ます。 3 ピンの CPU ファ
ンを接続する場合には、
ピン 1-3 に接続してく だ
さい。
このマザーボードは 24
ピン ATX 電源コネクタ
を提供します。 20 ピンの
ATX 電源を使用するに
は、 ピン 1 と 13 番に合
わせて接続してく ださい。
E3V5 WS
101
