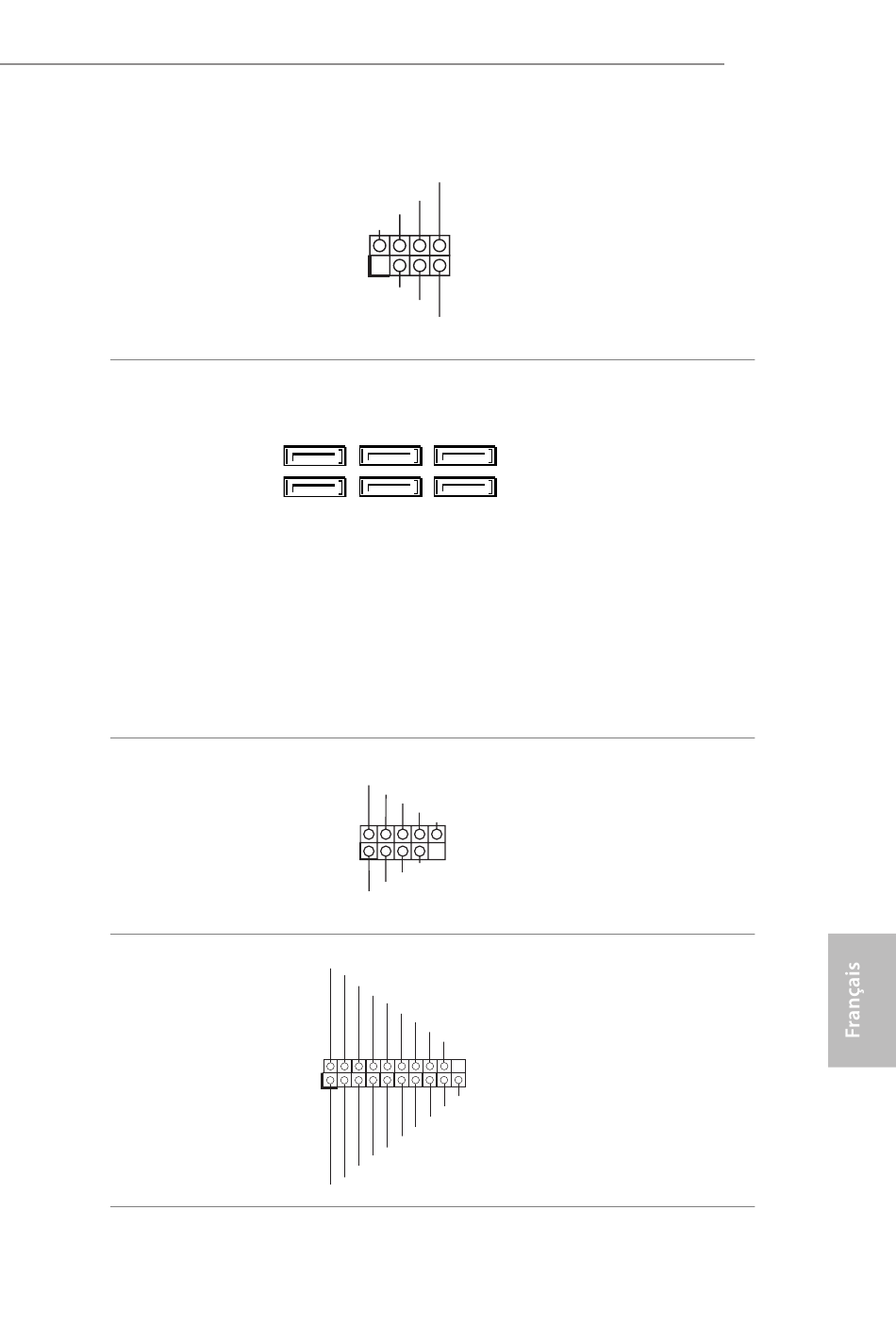

Prise DEL d'alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 11)
Connecteurs Serial ATA3
(SATA3_0:
SATA3_4
voir p.1, No. 12)
(SATA3_1:
voir p.1, No. 14)
SATA3_5
(SATA3_2:
voir p.1, No. 9)
(SATA3_3:
voir p.1, No. 15)
(SATA3_4:
voir p.1, No. 17)
(SATA3_5:
voir p.1, No. 16)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1, No. 18)
(USB4_5 à 9 broches)
(voir p.1, No. 19)
Embases USB 3.0
(USB3_4_5 à 19 broches)
(voir p.1, No. 6)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_2 SATA3_0
SATA3_3 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Veuillez brancher la DEL
d'alimentation du châs-
sis et le haut-parleur du
châssis sur ce connecteur.
Ces six connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d'une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
E3V5 WS
37
