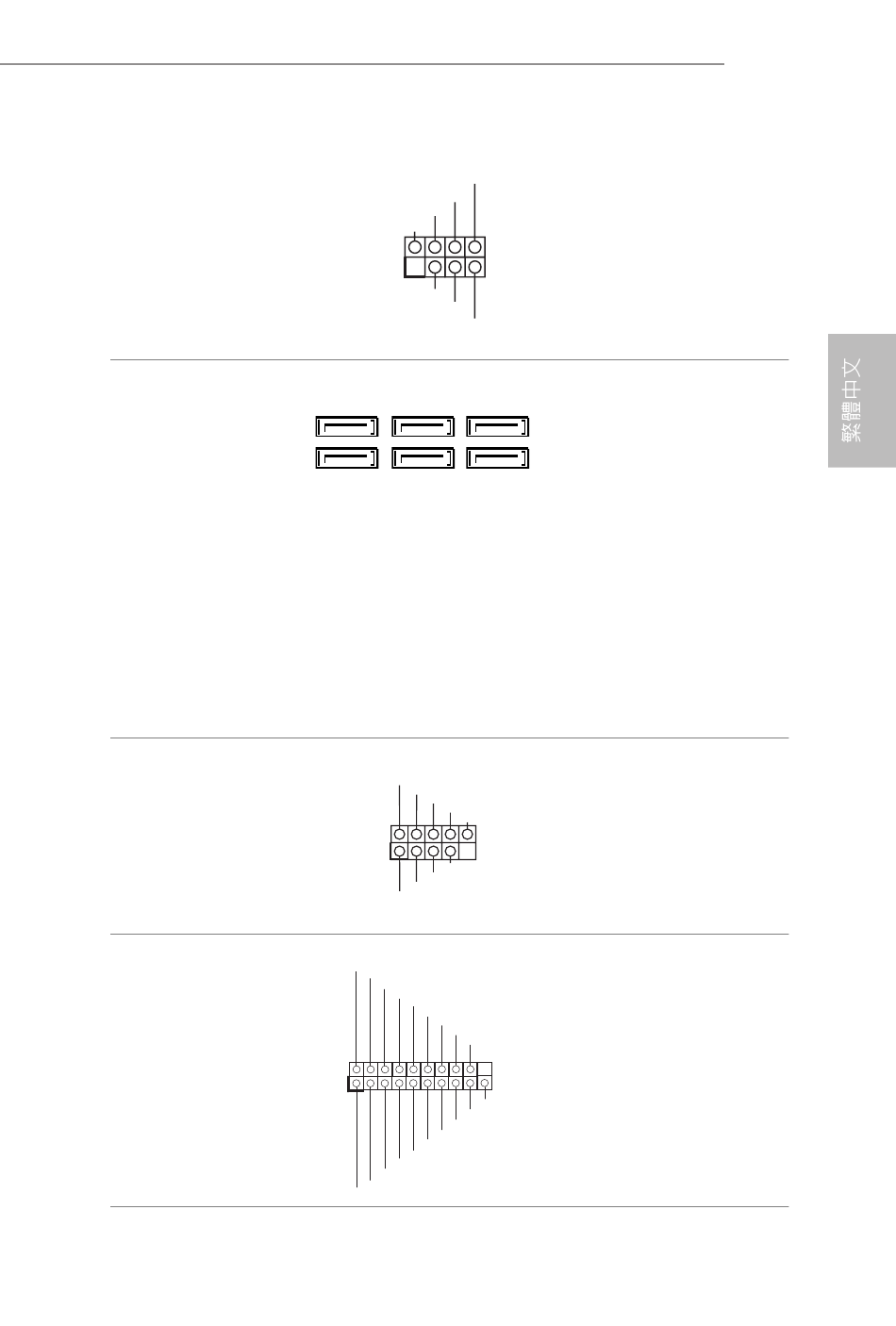

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，
編號 11）
Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 12）
(SATA3_1:
請參閱第 1 頁，編號 14）
(SATA3_2：
請參閱第 1 頁，編號 9）
(SATA3_3:
請參閱第 1 頁，編號 15）
(SATA3_4:
請參閱第 1 頁，編號 17）
(SATA3_5：
請參閱第 1 頁，編號 16）
USB 2.0 排針
(9-pin USB2_3)
（請參閱第 1 頁，編號 18）
(9-pin USB4_5)
（請參閱第 1 頁，編號 19）
USB 3.0 標頭
(19-pin USB3_4_5)
（請參閱第 1 頁，編號 6）
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_2 SATA3_0
SATA3_5 SATA3_3 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
請將機殼電源 LED 及機
殼喇叭連接至此排針。
這六組 SATA3 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達 6.0
Gb/s 資料傳輸率。若要
達到最短的開機時間，
本主機板上含有兩組排
針。各 USB 2.0 排針皆可
支援兩個連接埠。
除了 I/O 面板上的四個
USB 3.0 連接埠外，在本
主機板上還有另外一組
排針。各 USB 3.0 排針皆
可支援兩個連接埠。
