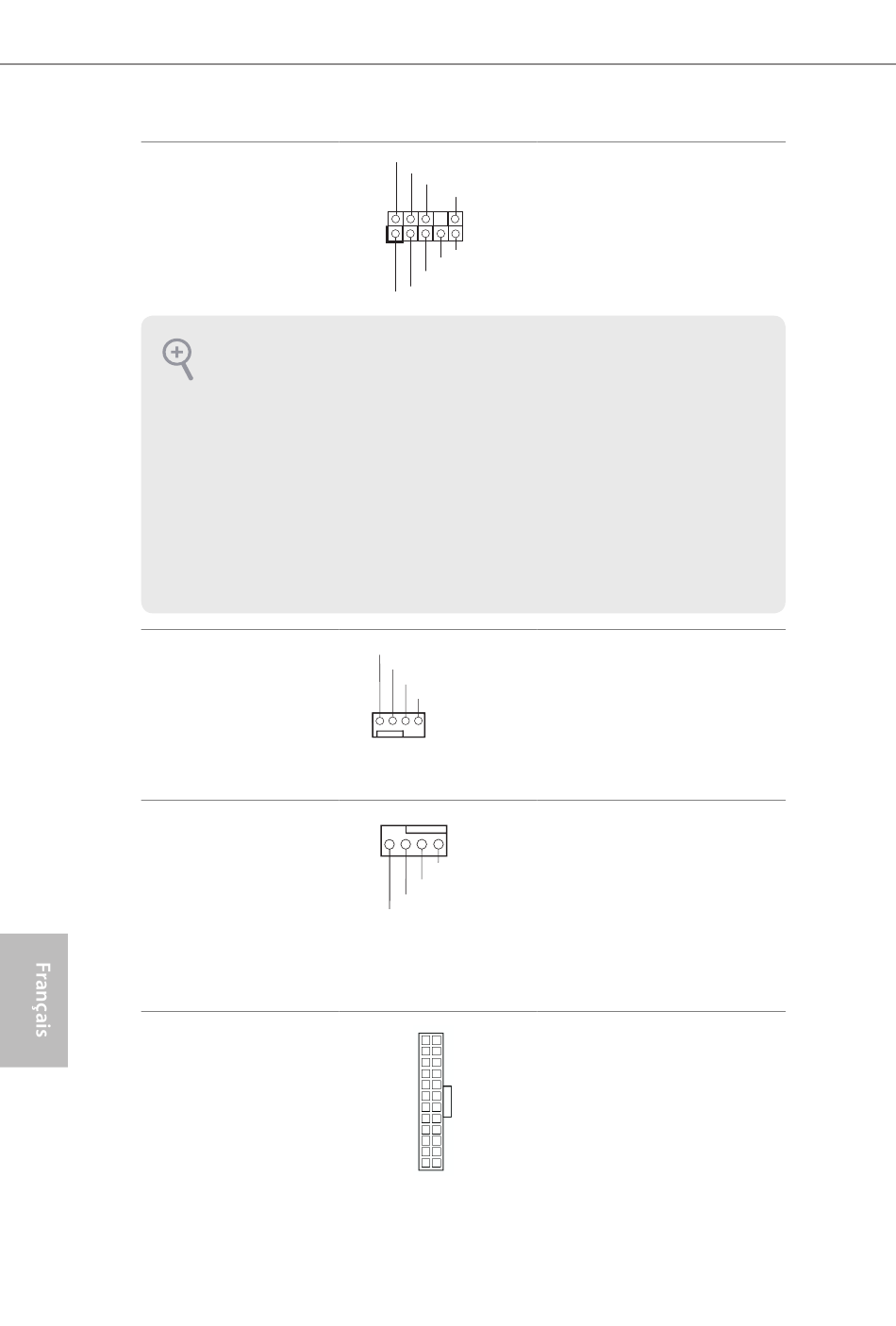

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 21)
1. L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la
fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et
dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l' e mbase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l' o nglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d' e nregistrement ».
Connecteurs du
ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 7)
(CHA_FAN2 à 4 broches)
(voir p.1, No. 10)
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)
38
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
12 24
1 13
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
Veuillez brancher les câbles
du ventilateur sur les
connecteurs du ventilateur,
puis reliez le fil noir à la
broche de mise à terre.
Cette carte mère est dotée
d'un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broches. Si
vous envisagez de connecter
un ventilateur de proces-
seur à 3 broches, veuillez le
brancher sur la Broche 1-3.
Cette carte mère est
dotée d'un connecteur
d'alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20 bro-
ches, veuillez effectuer les
branchements sur la Broche
1 et la Broche 13.
