5.6

LENKSPUREINSTELLUNG __________________________________________________

1. Die Räder gerade vorwärts drehen.
2. Die Gegenmuttern (N) auf beiden Seiten der Zugstange
(M) lösen.
3. Die Zugstange (S) drehen, um ein ordnungsgemäßes
Abschleppen zu ermöglichen. Das Abschleppen darf 1,5
mm nicht überschreiten (P). Die Gegenmuttern wieder
anziehen.
4. Nach dem Einstellen der Zugstange den Lenkzylinder
durch Ein- oder Ausschrauben der Stange im Kugelgelenk
einstellen (T), damit der Spindelarm (R) 19 ± 1,5 mm vom
Anschlag an der Achse entfernt ist (U), wenn der Zylinder
vollständig ausgefahren ist.
5.7

KALIBRIEREN DER TRAKTIONSREGELUNG ___________________________________

Die Traktionsregelung muss kalibriert werden, wenn ein Teil des
Systems ausgewechselt worden ist oder wenn das System
nicht korrekt funktioniert. Die Systembauteile umfassen Regler,
Hubventil, Hubzylinder oder –schläuche.
1. Warten, bis sich das Hydrauliksystem erwärmt hat. Der
Fahrer muss während der Kalibrierung auf dem Sitz sitzen.
!
WARNUNG
Den Motor nicht ohne geeignete Belüftung laufen lassen, da
Abgase beim Einatmen tödlich sein können.
Während sich das Hydrauliksystem für die Kalibrierung
erwärmt, drehen sich die Schneideinheiten. Achten Sie
darauf, dass der Bereich unter den Schneideinheiten und
um sie herum sauber ist und dass alles, was durch die
Maschine ausgeworfen werden könnte, vorher entfernt wird.
Umstehende vom Gerät fernhalten.
a. Motor starten und Gashebel ganz öffnen.
b. Die Handbremse lösen.
c. Zapfwellenschalter einschalten.
d. Schneideinheiten ganz auf den Boden absenken.
e. Traktionsregelung einschalten.
f. Das Gerät mit diesen Einstellungen 5 Minuten lang
laufen lassen.
2. Das System muss bei laufendem Motor kalibriert werden
mit dem Fahrer auf seinem Sitz, der Zapfwellenschalter
auf AUS, mit angezogener Feststellbremse und dem
Fahrpedal in Neutralstellung.
5.8 SCHNITTHÖHE ____________________________________________________________
EINSTELLUNGEN
N
P
R
3. Alle Schneidvorrichtungen
Überprüfen, dass
abgesenkt sind.
4. Den Traktionsregelungsschalter
drücken. Die Hupe hupt, wenn der Regler in den Kalibrier-
betrieb geht.
5. Hubhebel antippen, um ihn in Stellung Heben zu bringen,
und 3 bis 5 Sekunden warten. Wenn nötig wiederholen,
bis die Schneideinheiten gerade anfangen, sich zu heben.
6. Hubhebel antippen, um ihn in Stellung Senken zu bringen,
und warten, bis die Mähwerke sich nicht mehr bewegen.
Bei Bedarf wiederholen und den Joystick antippen, bis die
vorderen Mähwerke auf dem Boden sitzen.
HINWEIS
Den Schalter erst wieder loslassen, wenn die Hupe zum
Beginn und zum Ende der Kalibrierung aufhört zu ertönen.
Schritt 5 und 6 nicht zu schnell ausführen. Das
System wird nicht richtig kalibriert, wenn sich die
Mähwerke in Schritt 5 nicht zu heben beginnen und in
Schritt 6 nicht ganz abgesenkt werden.
7. Den Traktionsregelungsschalter gedrückt halten, bis die
Hupe hupt. Das System ist jetzt kalibriert.
HINWEIS
Um den Kalibrierbetrieb abzubrechen, den Zündschalter auf
Aus drehen.
P
S
N
T
+0 - 1,5 mm
19 ± 1,5
mm
U

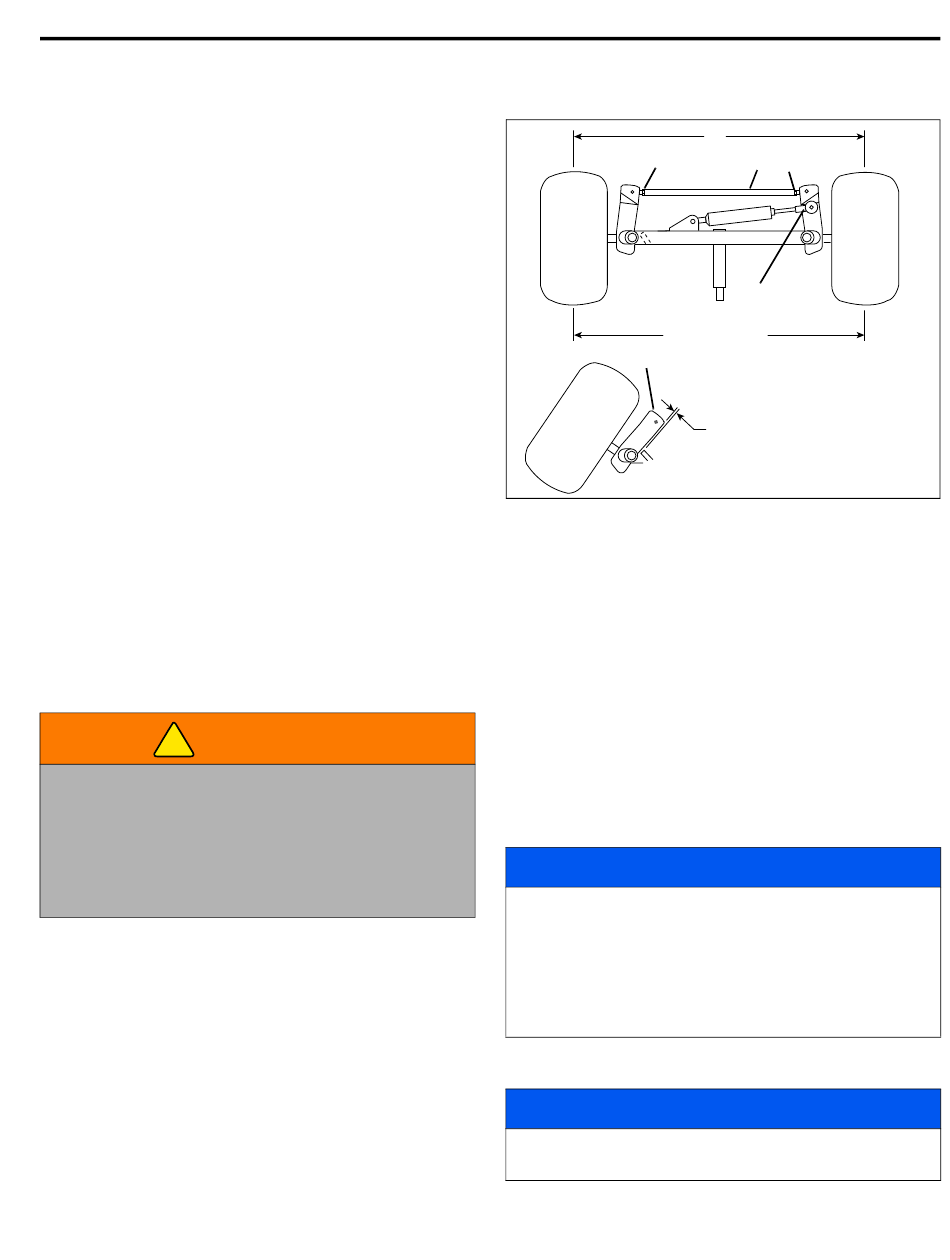

Abbildung 5E
vollkommen
alle fünf Mähwerke vollständig
5 Sekunden
5
LF016
senken.
lang
de-19
