9. Die unterschiedlichen Anschlussklemmen

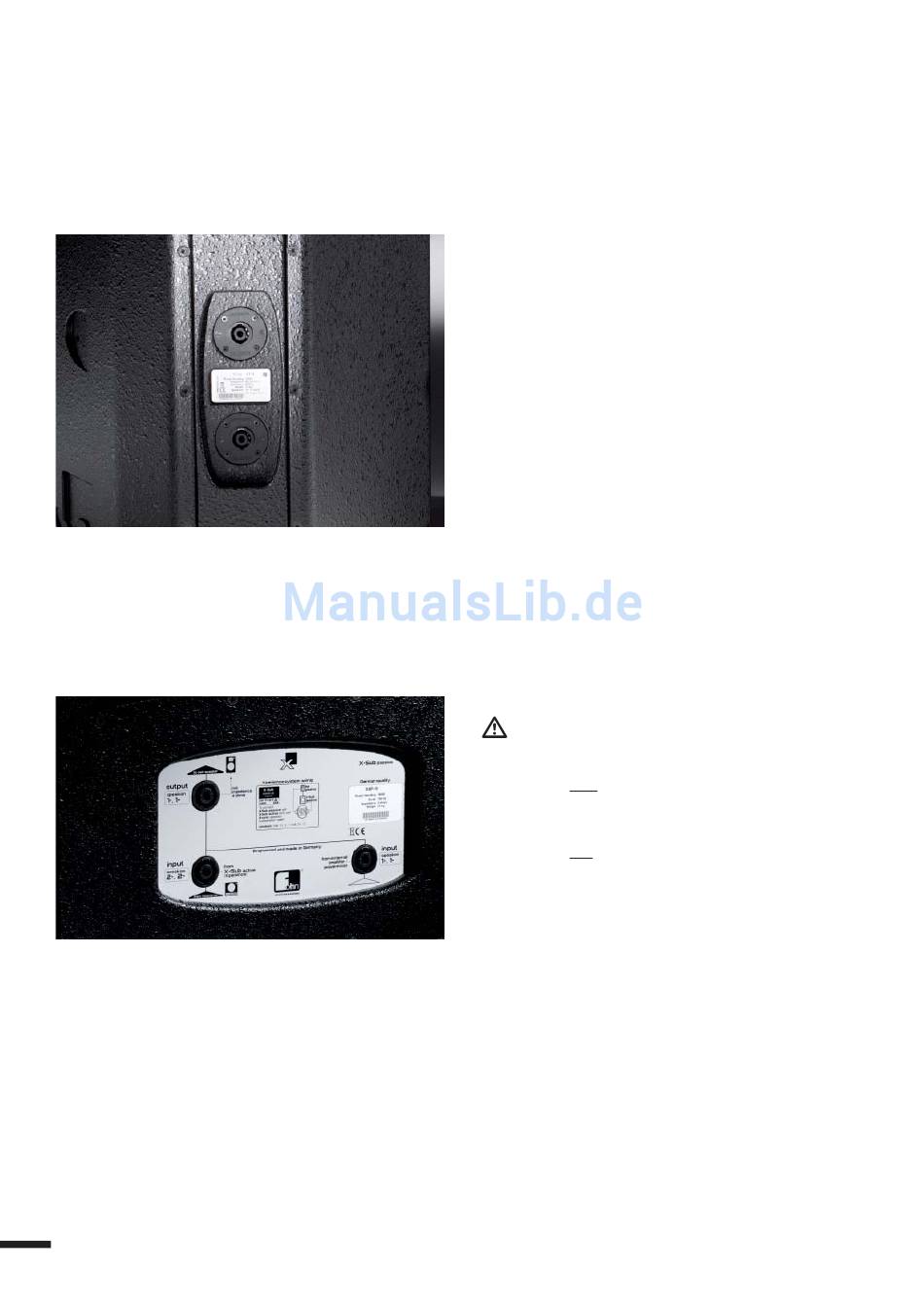

9.1 2x Speakonbuchsen
Bild (Beispiel XT-4)

9.2 Speakonbuchsen in Subwoofern

Bild (Beispiel XSP-10)
12 | Passive Speakers
• 2x Speakon
Ausstattung in folgenden Lautsprechermodellen:
X-Tops XT-1, XT-2, XT-33, XT-4 und XT-5
Road | Perform Tops RT-2, RT-4, RT-6, PT-7
Speakonbelegung: 1+ / 1- input
2+ / 2- paralled
Anm.
Beide Speakonbuchsen sind intern parallel verdrahtet.
• Speakonbuchsen in Fohhn® Subwoofern
Achten Sie bei den Subwoofern auf die Anschlussbelegung!
X-Sub passive (ohne Frequenzweiche)
Speakonbelegung: 1+ / 1- input
2+ / 2- input
X-Sub passive (mit Frequenzweiche)
Speakonbelegung: 1+ / 1- input
2+ / 2- input
1+ / 1- output to sat speaker
Arc-Sub (ohne Frequenzweiche)
Speakonbelegung: 1+ / 1- input,
2+ / 2- paralled
Arc-Sub passive (mit Frequenzweiche)
Speakonbelegung: 1+ / 1- input,
2+ / 2- not connected
1+ / 1- output to sat speaker
Road | Perform Sub (ohne Frequenzw.)
Speakonbelegung: 2+ / 2- input,
1+ / 1- paralled
