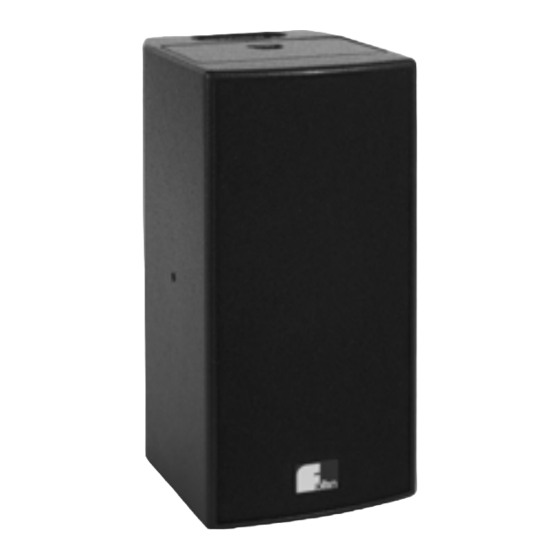

Fohhn FP-22 Bedienungsanleitung

Easy port-series wireless speaker systems.
Vorschau ausblenden Andere Handbücher für FP-22:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

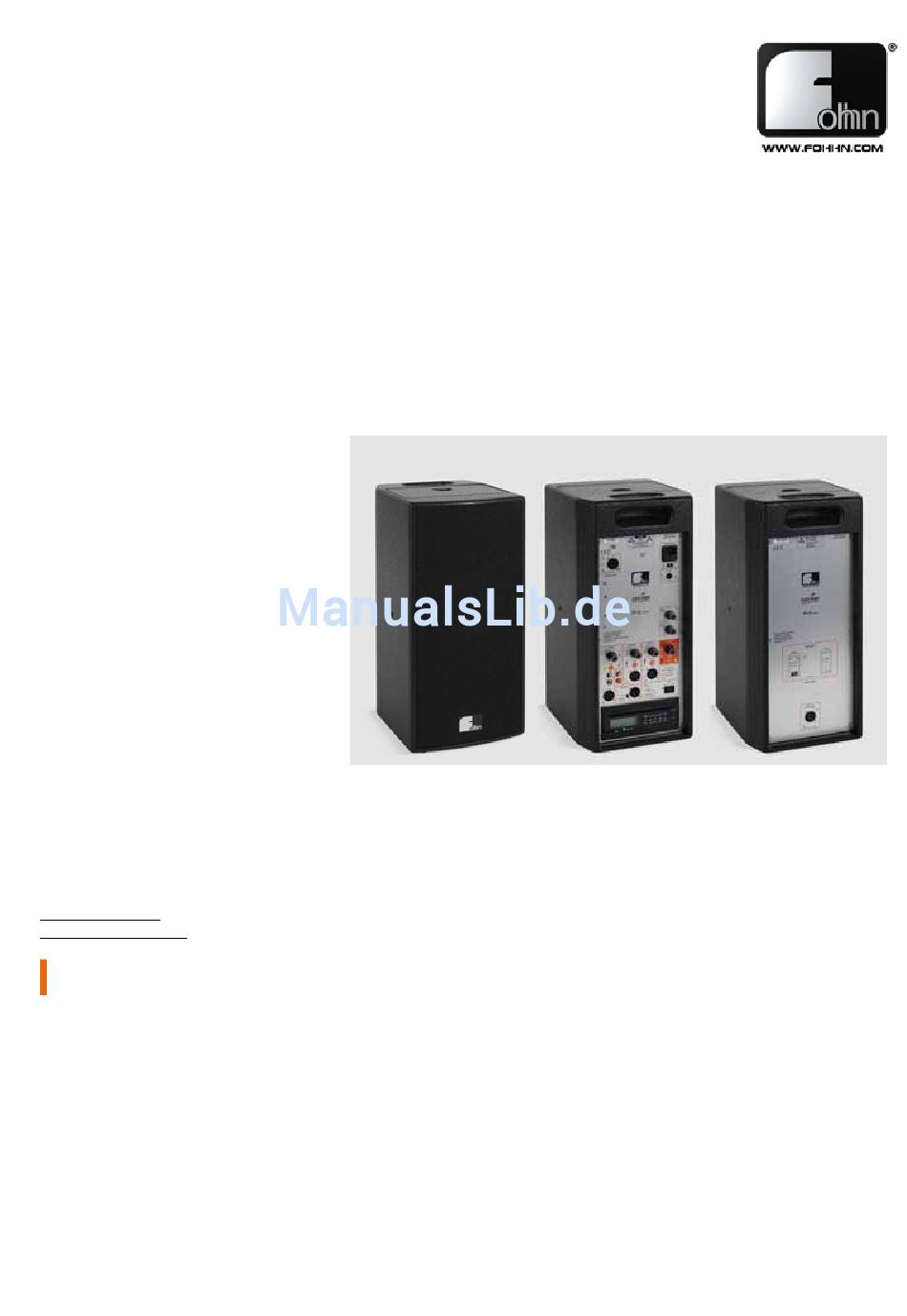

Easy Port-Series
Wireless Speaker Systems.
Bedienungsanleitung
User Instructions
FP-22
modular
FP-22
slave
Wichtiger Hinweis:
Important information:
Funkmikrofonsysteme
wireless microphone systems
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
Please read this manual carefully before operating the equipment and store this manual.
(bitte gesonderte Bedienungsanleitung beachten!)
(see separate user instruction!)

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fohhn FP-22

Inhaltszusammenfassung für Fohhn FP-22

  • Seite 1 Easy Port-Series Wireless Speaker Systems. Bedienungsanleitung User Instructions FP-22 modular FP-22 slave Wichtiger Hinweis: Important information: Funkmikrofonsysteme (bitte gesonderte Bedienungsanleitung beachten!) wireless microphone systems (see separate user instruction!) Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.

  • Seite 2: Wichtige Sicherheitsbestimmungen

    Führen Sie am Gerät keinen Service durch, der über die Instandhaltung hinausgeht. Weiteren Service überlassen Sie unbedingt qualifiziertem Servicepersonal. • Bewahren Sie die Verpackung der Geräte auf, damit Sie sie im Schadensfalle, originalverpackt verschicken können. So wird das Risiko eines Transportschadens minimiert. 2 | FP-22...

  • Seite 3: Inhaltsverzeichnis

    ..... . 12 Betrieb der FP-22 modular mit FP-22 slave ... . . 12 Betriebshinweise .

  • Seite 4: Einleitung

    Schraubendreher (um die Gain-Regler einzustellen) sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb Ihre EasyPort® FP-22 modular mit CD-Player besteht aus folgenden sicherzustellen, beachten Sie bitte sowohl die allgemein Komponenten: üblichen Sicherheitsvorkehrungen als auch die Hinweise und Warnvermerke in dieser Bedienungsanleitung.

  • Seite 5: Beschreibung

    4. Beschreibung 4.3 Bedienelemente (Siehe Seite 30+31) Die meisten Bedienelemente der FP-22 modular befinden sich an der 4.1 Allgemeines Rückseite der Lautsprecherbox. Unter der Klappe im Deckel befinden sich die Bedienelemente Squelch (10) und Kanalwahl schalter (11) FP-22 modular der optional eingebauten Funk empfängern.
  • Seite 6 (Kabel-Mikrofon) (19) Lautsprecheranschlußbuchse für FP-22 slave Speakonbuchse für den Anschluß einer FP-22 slave. input (Eingang) (26) Hinweis: Diese symmetrische 3-polige XLR-Buchse dient zum Anschluß Aus Sicherheitsgründen darf an diesem Anschluß nur die dafür eines drahtgebundenen Mikrofons (nicht mitgeliefert) über ein abgestimmte Systembox FP-22 slave betrieben werden! Mikrofonkabel mit XLR-Stecker.

  • Seite 7: Cd-Spieler (Option)

    Infrarottechnik ist die Fernbedienung nicht für den Einsatz im Freien geeignet. Das Infrarotsignal wird durch Sonnenstrahlen (39) Folder Skip Ordnersprungfunktion beeinträchtigt. (40) FUNCT Wahl des Playermodus (42) Prog Programmtaste (41) Mute Stummschaltfunktion (46) Repeat Wiedergabereihenfolge Fernbedienung (43) ID3-Tag (44) Erschütterungsschutz (47) 0 - 9 Titeldirektwahl FP-22 | 7...
  • Seite 8 Modus. Durch nochmaliges kurzes Drücken wird an der aktuellen Stelle im Titel angehalten, bei nochmaligem Drücken wird der Abspielvorgang fortgesetzt. (34) STOP (Beenden der Wiedergabe) Mit der STOP-Taste (34) kann in jedem Modus und zu jedem Zeitpunkt die Wiedergabe beendet werden. 8 | FP-22...

  • Seite 9: Mutefunktion

    3. [Prog] (42) drücken 4. Auswahl des Titels mit [REV] und [CUE] (35) 5. Schritte 1-4 wiederholen, um weitere Titel hinzuzufügen 6. [PLAY/PAUSE] bestätigt die Auswahl und startet die Programmreihenfolge (36) • Löschen der Programmauswahl mit [STOP] (34) FP-22 | 9...
  • Seite 10 (z.B. Aufgrund einer Erschütterung). Mit der Taste [ESP] (44) bzw. (51) wird diese Funktion aktiviert bzw. deaktiviert. • die Dauer der Zwischenspeicherung beträgt ca. 40 sec. • da bei der Funktion Audiodaten komprimiert werden, kann es u.U. zu Qualitätseinbußen kommen. 10 | FP-22...

  • Seite 11: Inbetriebnahme

    Nachdem die LED 10 Sekunden durchgehend rot geleuchtet hat, Stellen Sie alle volume-Regler (6), (22), (9) und (12) auf 0. schaltet sich die FP-22 modular ab, um eine Tiefentladung des Verbinden Sie die gewünschte Tonquelle (z.B. CD-Spieler) über Akkus zu verhindern.

  • Seite 12: Einschalten/Betrieb Am Netz

    - 0 + Mithilfe der Zusatzlautsprecherbox FP-22 slave läßt sich z.B. eine Achten Sie darauf, daß der Redner möglichst hinter der bass master slave power handling 120 watts battery & mains powered...

  • Seite 13: Technische Daten

    1x Line XLR symmetrisch Phantomspeisung 12 Volt Ausgänge 2x Line Cinch / 600 Ohm, für Mitschnitte 1x XLR symmetrisch z.B. für weitere FP-22 modular 12V Ausgang 12V DC out Buchse für externes Gerät, Pin ø 2,1 mm Ausgang für FP-22 slave Speakon NL-4 Netz- und Ladegerät...

  • Seite 14: Einbau Des Optionalen Cd-Players In Fp-22 Modular

    Anschlußbuchse zugänglich ist. Benötigte Teile: Verschließen Sie die Öffnung im Moosgummi, so dass der Stecker Fohhn CD-Player Nachrüstkit für FP-11/22 bestehend aus CD-Player komplett bedeckt ist und nur noch der Kabelstrang zu sehen ist. mit Fernbedienung, M8-Gewindeplatte und Reduzierflansch für das Aufstellen auf einem Lautsprecherstativ.

  • Seite 15: Einbau Eines Optionalen Funkempfängers In Fp-22 Modular

    10. Einbau des optionalen Funkempfängers in FP-22 modular Die FP-22 modular wurde so konstruiert, daß dem Fachhändler nach 6. Um die FP-22 modular auf einem Stativ zu montieren verwenden Sie den Reduzierflansch, der dem Nachrüstkit beiliegt. Absolvierung der Funk-Selbsteinbauschulung bei der Fohhn Audio AG eine Selbstmontage des Funkempfängers ermöglicht wird.

  • Seite 16: Important Safety Instructions

    • Retain any original packaging in case the unit is damaged and needs to be sent for repair. This will minimise the risk of damage during transportation. 16 | FP-22...
  • Seite 17 ........27 Installing of the optional CD Player in FP-22 modular .

  • Seite 18: Introduction

    (for setting gain controls) reinforcement. A clear control layout and rugged case make the EasyPort® a user-friendly tool for every sound system application. Your EasyPort® FP-22 modular with CD player comprises the following components: FP-22 modular with built-in CD player 2.

  • Seite 19: Description

    4. Description 4.3 Controls (Refer to illustrations on page 30 to 31) Most controls on the FP-22 are located on the back of the speaker. 4.1 General The squelch control (10) and the channel selector switch (11) for the radio receiver, which is fitted as an option, are located under FP-22 modular the flap in the cover.
  • Seite 20 (19) Speakon output port for FP-22 slave Passive additional speaker FP-22 slave can be connected to input FP-22 modular with loadspeaker cable. (26) This balanced female XLR connector allows you to connect a wired microphone (optional) via a standard microphone cable Note: with a male XLR connector (optional).

  • Seite 21: Cd Player (Option)

    Folder skip function (40) FUNCT Selects the player mod (42) Prog Program button (41) Mute Mute function (46) Repeat Playback sequence Remote control (43) Find Album search, ID3 tag (44) Shock protection (47) 0 - 9 Direct title selection FP-22 | 21...
  • Seite 22 PLAY/PAUSE (start and pause playback) Press the PLAY button (36) in any mode to start playback. Press the button again to pause the title at the current position and press for a third time to resume playback. 22 | FP-22...
  • Seite 23 5. Repeat steps 1 to 4 to add more titles • Press [STOP] (34) to delete your programmed selection. 6. Press [PLAY/PAUSE] (36) to confirm your selection and start the programmed sequence • Press [Stop] (34) to delete your programmed selection. FP-22 | 23...
  • Seite 24 Press the [ESP] button (44) or (51) to activate or deactivate this function. • The data is cached for approx. 40 seconds. • This function compresses the audio data and may reduce the playback quality as a result. 24 | FP-22...

  • Seite 25: Setting Up

    Unplug the IEC cable from the recharge battery jack (1). Acceptable ambient temperature during operation ranges from When the FP-22 modular is switched on (3), the LED (4) lights -5˚C to +40˚C. up green if the power pack is fully charged.

  • Seite 26: Powering Up (Ac Operation)

    6.2 Avoiding Feedback - 0 + Connect the speaker input port (50) of the FP-22 slave with the bass power handling 120 watts master slave battery & mains powered gain...

  • Seite 27: Specifications

    8“ / 1“ compression driver with short horn components 8“ / 1“ compression driver with short horn operating mode active, battery or AC power operation, Class-H operating mode passive (for operation with FP-22 modular) sensitivity (@1m, peak) 117 dB power rating (nominal) 120 W frequency range 65 Hz –...

  • Seite 28: Installing Of The Optional Cd Player In Fp-22 Modular

    Required components: Once connected, close the opening in the black sponge rubber Fohhn CD player retrofit kit for FP-11/22, consisting of CD player cover so that the connector itself is hidden and only the cabling is with remote control, M8 threaded plate and bolt adapter.

  • Seite 29: Installing Of An Optional Wireless Receiver In Fp-22 Modular

    10. Installing of the optional wireless receiver in FP-22 modular 6. To mount the FP-22 on a tripod, use the bolt adapter that is The FP-22 modular was designed in such a way that specialised supplied with the retrofit kit.

  • Seite 30: Bedienelemente Fp-22 Modular

    READ MANUAL & SAFETY INSTRUCTION BEFORE USE! speakon: 1+, 1- 8 hours 230 V battery 50/60 Hz max. 1 A only for use with FP-22 slave fuse 1 A M German quality. DC out 12V DC 500 mA pin ø 2,1mm EASY PORT WIRELESS SPEAKER SYSTEMS.

  • Seite 31: Bedienelemente Fp-22 Slave

    FP-22 modular. DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. READ MANUAL & SAFETY INSTRUCTION BEFORE USE! speakon: 1+, 1- only for use with FP-22 slave German quality. EASY PORT WIRELESS SPEAKER SYSTEMS. FP-22 slave power handling 120 watts battery &...
  • Seite 32 Sie haben eine gute Wahl getroffen und We believe you have made the right wir sind überzeugt, dass Ihnen Ihr Fohhn- choice and we are sure that your Fohhn Lautsprechersystem viel Freude bereitet loudspeaker system will give you many und gute Dienste leisten wird.
