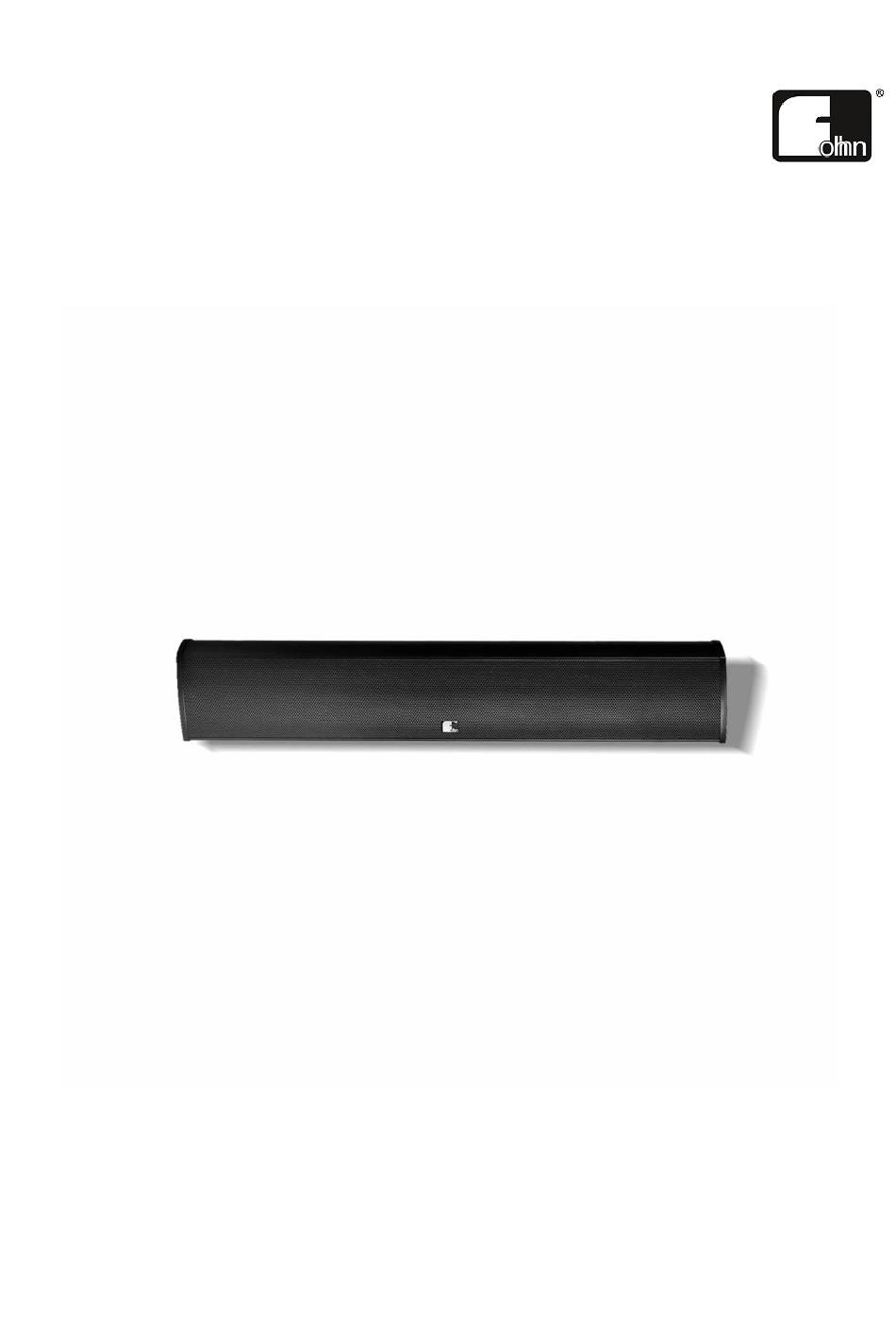

- Seite 1 Bedienungsanleitung Media Hybrid-1 Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
-
Seite 2: Inhaltsverzeichnis
3.1 Anschlüsse und Statusanzeige ......................9 3.2 Konfiguration und Überwachung ......................10 3.2.1 Systemvoraussetzungen ......................11 3.2.2 Download und Installation der Fohhn Audio Soft ................ 11 3.2.3 Speaker- und User-Presets ......................12 3.3 Weitere Funktionen ..........................12 3.3.1 Auto Power Save .......................... 12 4. -
Seite 3: Einleitung Und Hinweise
1. Einleitung und Hinweise Herzlichen Glückwunsch zum Erwerb Ihres Fohhn Lautsprechersystems Hybrid-1 aus unserer Media Serie. Es wurde entwickelt, um hohen Anforderungen an Klangqualität, Sprachverständlichkeit und Zuverlässigkeit zu erfüllen. Sämtliche DSP-Funktionen der integrierten Fohhn System-Endstufe können mit einer einzigen Software, der Fohhn Audio Soft, gesteuert werden. Sie kann auf www.fohhn.com kostenlos heruntergeladen werden. -
Seite 4: Allgemeine Sicherheitshinweise
Transportunternehmen. Die Kontaktdaten finden Sie im Anhang zu dieser Bedienungsanleitung. 1.1.3 Elektrische Sicherheitshinweise Geräte mit integrierter Fohhn Endstufen sind Geräte der Schutzklasse 1. Sie werden gemäß den VDE- Schutzmaßnahmen für elektronische Geräte gebaut und geprüft und verlassen unser Werk in sicherheitstechnisch einwandfreiem Zustand. -
Seite 5: Akustische Sicherheitshinweise
Sie das Netzkabel nicht eingesteckt lassen, wenn das Gerät über einen längeren Zeitraum nicht benutzt wird. (Ziehen Sie den Netzstecker ab, um das Gerät vollständig vom Netz zu trennen!) 1.1.4 Akustische Sicherheitshinweise Fohhn Lautsprechersysteme können sehr hohe Schalldruckpegel erzeugen, die irreparable Gehör- schäden verursachen können. Warnung: Um Hörschäden zu vermeiden, halten Sie sich niemals in unmittelbarer Nähe (1 Meter oder weniger) eines betriebsbereiten... -
Seite 6: Anschlüsse Und Kabel
Wird die zulässige Betriebstemperatur zu hoch (größer 75 °C), wird das Gerät abgeschaltet. Sobald die Temperatur wieder im normalen Betriebsbereich liegt, wird das Gerät automatisch wieder eingeschaltet. Die Temperatur des Fohhn Systems wird in der Fohhn Audio Soft angezeigt. Zur Abschaltung kommt es, wenn das Produkt direkter Sonneneinstrahlung oder sehr hohen Umgebungstemperaturen... -
Seite 7: Lagerung Und Transport
Einhaltung zulässigen Umgebungstemperaturen gewährleistet. Das Gerät sollte von einem von der Fohhn Audio AG zugelassenen Service überprüft werden, sobald das Netzwerkkabel oder die Netzbuchse beschädigt ist, ein Fremdkörper oder Flüssigkeit ins Geräteinnere gelangt ist, das Gerät Regen ausgesetzt war, das Gerät nicht normal arbeitet bzw. -

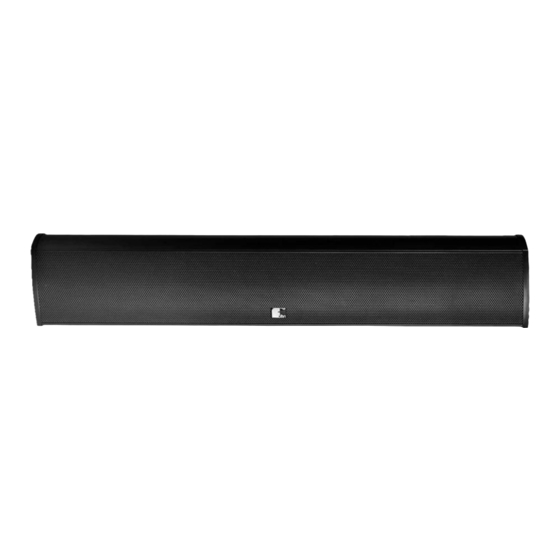

Seite 8: Das Produkt
Klanganpassung und umfangreiche weitere Einstellungen vorgenommen und gespeichert werden. Die Konfiguration bzw. Fernsteuerung und Fernüberwachung erfolgt mittels Fohhn Audio Soft. Die Software steht in aktueller Version für Sie zum kostenlosen Download auf www.fohhn.com bereit. Das Gerät ist mit einem robusten Gehäuse aus Aluminium ausgestattet und verfügt über einen im Lieferumfang enthalten Metall-Halter zur Montage beispielsweise an Wand oder Decke. -
Seite 9: Inbetriebnahme
Steuerungscomputer verbunden ist. Die LED blinkt türkis/violett wenn eine Kommunikation mit dem Steuerungscomputer stattfindet. (2) USB-C config Buchse Die Hybrid-1 ist an der Gehäuserückseite mit einer USB-C-Buchse ausgestattet. Diese ermöglicht eine optionale, direkte Konfiguration des Gerätes mittels PC und Steuerungssoftware Fohhn Audio Soft ohne Verwendung eines Fohhn Netzwerkadapters. -
Seite 10: Konfiguration Und Überwachung
Über diesen Klemmanschluss können Sie die passive Hybrid-1 versorgen. 3.2 Konfiguration und Überwachung Nachdem Sie die relevanten, in 3.1 beschriebenen Anschlüsse vorgenommen haben, ist die Hybrid-1 betriebsbereit. Falls Sie jedoch Konfigurationen wie z. B. Routing, EQ oder Pegel verändern wollen, ein neues Preset laden möchten oder die Hybrid-1 mittels Software überwachen wollen, verbinden Sie... -
Seite 11: Systemvoraussetzungen
5. Zum Abschluss der Installation klicken Sie auf Finish. Die Software ist direkt nach der Installation einsatzbereit und kann wahlweise über das Programmsymbol auf dem Desktop oder über den Pfad Start > Alle Programme > Fohhn Audio AG > Fohhn Audio Soft aufgerufen werden. -
Seite 12: Speaker- Und User-Presets
3.2.3 Speaker- und User-Presets In der Fohhn Audio Soft können Sie zwischen verschiedenen Voreinstellungen wählen, um den Klang des Lautsprechersystems an Ihren Raum bzw. Ihre Anwendung anzupassen. Ab Werk ist standard- mäßig bereits Preset 1 geladen. Speaker-Presets: User-Presets: • •... - Seite 13 5. Wählen Sie aus der Dropdown-Liste unten links die gewünschte Abschaltzeit aus und bestätigen Sie die Auswahl mit OK. Anmerkung: Beim akustischen Einmessen Ihrer Lautsprechersysteme kann eine zu kurze Abschaltzeit zu Ungenauigkeiten führen. Wir empfehlen eine Abschaltzeit von einer Stunde oder länger, während Sie Ihre Messungen durchführen.
-
Seite 14: Technische Daten
4. Technische Daten 4.1 Hybrid-1 active Elektroakustische Merkmale Akustikdesign Aktiv-Lautsprecher, Breitband, Bassreflex Bestückung 4“ Hochleistungschassis mit koaxialem Fohhn Diffraktions- Waveguide für Hochton Maximaler Schalldruck 102 dB Nennabstrahlwinkel (h × v) 100° × 100° Übertragungsbereich 46 Hz – 20 kHz Ausstattungsmerkmale Gehäuse... - Seite 15 Dynamikbereich > 130 dB Auto Power Save Zeit einstellbar 1 s bis 12 h, oder immer aktiv Schutzschaltung Überspannungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz, DC-Schutz, Einschaltverzögerung, Softstart und Einschaltstrombegrenzung Controller FIR-Filter 10 vollparametrische Filter, Gain +/-12 dB, Frequenz 10 – 20 kHz, Q 0,1 – 100 Selektives 3-Band-Limiting bass / mid / high Limiter / Compressor...
-
Seite 16: Hybrid-1 Passive
4.2 Hybrid-1 passive Elektroakustische Merkmale Akustikdesign Passiv-Lautsprecher, Breitband, Bassreflex Bestückung 4“ Hochleistungschassis mit koaxialem Fohhn Diffraktions- Waveguide für Hochton Maximaler Schalldruck 102 dB Nennabstrahlwinkel (h × v) 100° × 100° Übertragungsbereich 46 Hz – 20 kHz Ausstattungsmerkmale Gehäuse Aluminiumgehäuse, pulverbeschichtet... -
Seite 17: Service Und Reparatur
„Instandhaltungsmaßnahmen“ und „Lüfter- und Filterschaum ohne Werkzeug reinigen“ gemachten Angaben hinausgeht. Für Adressen eines Fohhn Service in Ihrer Nähe wenden Sie sich bitte an die auf der vorherigen Seite genannte Adresse. Bewahren Sie die Verpackung der Geräte auf, damit Sie sie im Schadensfalle originalverpackt verschicken können. -
Seite 18: Anhang
Diese DSP-Endstufe entspricht den derzeit gültigen Normen des EMVG-Gesetzes und trägt daher das CE-Zeichen. Die entsprechenden Konformitätserklärungen sind bei der Fohhn Audio AG, 72622 Nürtingen auf Anfrage erhältlich. 6.3 Warenzeichen Alle innerhalb der Bedienungsanleitung genannten und ggf. durch Dritte geschützten Marken- und... -
Seite 19: Haftungsausschluss Und Urheberrecht
Änderungen oder Ergänzungen an den bereitgestellten Informationen vorzunehmen. Die Fohhn Audio AG – weder die AG noch die Vorstände oder Angestellten – haftet nicht für direkte oder indirekte Schäden einschließlich entgangenem Gewinn, die aufgrund von oder in Verbindung mit Informationen in dieser Bedienungsanleitung entstehen.
