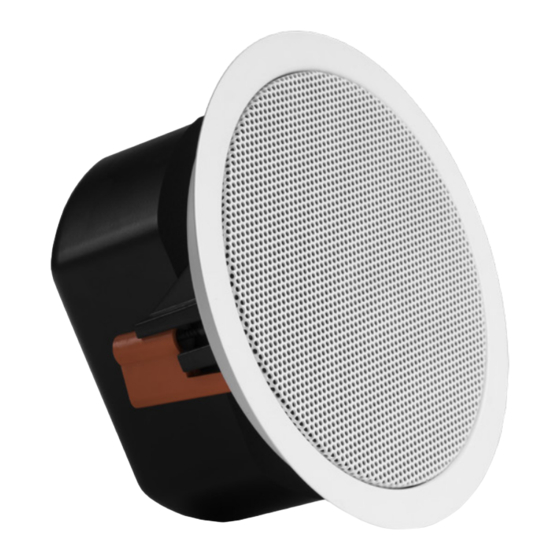

- Seite 1 BEDIENUNGSANLEITUNG INTEGRATO-SERIES IG-100 DECKENEINBAULAUTSPRECHER Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einleitung und Hinweise 3 1.1 Wichtige Sicherheitsbestimmungen 3 1.1.1 Begriffserklärung 3 1.1.2 Allgemeine Sicherheitshinweise 3 1.1.3 Akustische Sicherheitshinweise 4 1.1.4 Anschlüsse und Kabel 5 1.2 Betriebsbedingungen 5 1.2.1 Angaben zum nicht normalen Betrieb 5 1.3 Lagerung und Transport 6 2. - Seite 3 4.3 Messdiagramme 18 5. Service und Reparatur 22 5.1 Instandhaltungsmaßnahmen 22 6. Anhang 23 6.1 Umwelthinweis 23 6.2 CE-Kennzeichnung und Konformitätserklärung 23 6.3 Warenzeichen 23 6.4 Haftungsausschluss und Urheberrecht 23 6.5 Kontaktadresse 24...
-
Seite 4: Einleitung Und Hinweise
Abbau eines solchen Systems beteiligt sind, diese Betriebsanleitung gelesen und verstanden haben. Gleichwohl sind die hier dargestellten Informationen als begleitende Beratung zu verstehen und berühren nicht die Verantwortung des Anwenders für den sicheren Betrieb eines FOHHN Systems auf einer Baustelle. Warnung: Um Verletzungen durch Herabfallen vorzubeugen, ... -
Seite 5: Akustische Sicherheitshinweise
Transportbeanspruchungen ausgesetzt war (z. B. mit einer ungeeigneten Verpackung oder Feuchtigkeit). Bei Bedarf wenden Sie sich bitte umgehend an Ihren FOHHN Händler und an das Transportunternehmen. 1.1.3 Akustische Sicherheitshinweise FOHHN Systeme können sehr hohe Schalldruckpegel erzeugen, die irreparable Gehörschäden verursachen können. -
Seite 6: Anschlüsse Und Kabel
Setzen Sie die Geräte nie größeren Vibrationen aus. 1.2.1 Angaben zum nicht normalen Betrieb Das Gerät sollte von einem von der FOHHN AUDIO AG zugelassenen Service überprüft werden, sobald ein Fremdkörper oder Flüssigkeit ins Geräteinnere gelangt ist, ... -
Seite 7: Lagerung Und Transport
1.3 Lagerung und Transport Beachten Sie bitte die folgenden Hinweise: Der Transport darf nur in der Originalverpackung erfolgen. Lagern Sie das Gerät in einer trockenen Umgebung bei gleichmäßiger Umgebungstemperatur, um eine Betauung zu vermeiden. Die zulässige Umgebungstemperatur des Gerätes während der Lagerung reicht von -10 °C bis +70 °C. -
Seite 8: Das Produkt
1 × Lackierabdeckung 1 × Schnellstartanleitung Sollte der Lieferumfang nicht vollständig sein, wenden Sie sich bitte an Ihren FOHHN Händler. 2.3 Entpacken Wenn Sie das Produkt entpacken, empfehlen wir folgende Vorgehensweise: 1. Öffnen Sie die Verpackung und entnehmen Sie das Produkt. -
Seite 9: Montage
3. Montage Der IG-100 eignet sich aufgrund seiner äußerst flachen Bauform für viele Einbausituationen: bei abgehängten Decken mit mindestens 100 mm Einbautiefe im Betonbau – in Ortbetondecken unter Zuhilfenahme eines Einbaugehäuses: Um den IG-100 in eine Ortbetondecke einzubauen, empfehlen wir das HaloX® 250 System von Kaiser Elektro (www.kaiser-elektro.de) mit folgenden Komponenten: Grunddose: HaloX®... -
Seite 10: Vorbereitung
3.1 Vorbereitung Sollte Ihr IG-100 Deckeneinbaulautsprecher nicht mehr über den von Ihnen gewünschten Farbton verfügen, haben Sie die Möglichkeit, die Sichtteile wie Frontgitter und Einbauring selber auf einfache Weise neu zu lackieren. a) Entfernen Sie hierzu das Frontgitter (siehe Abschnitt 3.3) und lackieren Sie dieses gesondert. b) Trennen Sie die beigelegte Lackierabdeckung aus dem Karton heraus und legen Sie sie mittig auf die Schallwand. -
Seite 11: Sicherungsöse
3.4 Sicherungsöse An der Gehäuseseite befindet sich rechts neben einem Kabelauslass eine Öse zur Sicherung des Lautsprechers in der Raumdecke mittels Sicherungsseil. TIPP: Wir empfehlen, bereits vor der eigentlichen Montage ein Sicherungsseil anzubringen und den Lautsprecher in der Öse zu sichern. So hängt der Lautsprecher schon für die Montagevorbereitung und das Anschließen der Kabel sicher an der Decke und kann nicht versehentlich zu Boden fallen. -
Seite 12: Einbaukrallen
3.6 Einbaukrallen Dank seiner drei Einbaukrallen kann der IG-100 einfach, schnell und sicher montiert werden. Für eine sichere Befestigung darf die Deckenstärke nicht 37 mm überschreiten! Je nach Deckenstärke ist für die Einbaukrallen eine von zwei Stellungen vorgesehen: Einbaukralle im Auslieferungszustand für Umgedrehte Einbaukralle für Deckenstärken von 0 mm bis 18,5 mm Deckenstärken von 18,5 mm bis 37 mm... -
Seite 13: Deckeneinbaulautsprecher Montieren
3.7 Deckeneinbaulautsprecher montieren Gehen Sie bei der Montage des IG-100 wie folgt vor: a) Schieben Sie den in der rückseitigen Öse gesicherten Lautsprecher mit abgenommenem Frontgitter in den dafür vorgesehenen Deckenausschnitt. b) Ziehen Sie die drei Befestigungsschrauben mit einem Kreuzschlitzschraubenzieher an. Dabei klappen sich die drei Einbaukrallen aus und ziehen den IG-100 an die Decke. -
Seite 14: Technische Dokumentation
4. Technische Dokumentation 4.1 Technische Daten Elektroakustische Merkmale Akustikdesign Deckenlautsprecher Bestückung 1 x 4″ imprägnierte Membran / 0,75″ Kalottenhochtöner, mit selbstrückstellendem Hochtonschutz Belastbarkeit (16 Ohm, nominal) [1] 50 W Belastbarkeit (16 Ohm, Programm) [2] 100 W Belastbarkeit (Peak) [3] 200 W Kennschalldruck [4] 86 dB Maximaler Schalldruck (16 Ohm) [3]... - Seite 15 Deckenausschnitt Ø 176 mm Gewicht [7] 1,8 kg Optionale Ausstattung Sonderfarbe alle RAL-Farben [1] entsprechend IEC-60268-5 long term [2] entsprechend IEC-60268-5 short term [3] Peak, 20 ms mit bandgefiltertem rosa Rauschen entsprechend IEC 60268- 2, eine Oktave über der unteren Grenzfrequenz [4] 2,83 V bei 8 Ohm (2 V bei 4 Ohm, 4 V bei 16 Ohm) in 1 Meter Abstand unter reflexionsfreien Halbraum- Bedingungen...
-
Seite 16: Technische Zeichnungen
4.2 Technische Zeichnungen... -
Seite 19: Messdiagramme
4.3 Messdiagramme Polardiagramm horizontal... - Seite 20 Isobaren horizontal Bündelungsmaß...
- Seite 21 Frequenzganz Impedanz...
- Seite 22 Abklingspektrum...
-
Seite 23: Service Und Reparatur
Führen Sie am Gerät keinen Service und keine Reparatur durch, die über die im folgenden Abschnitt „Instandhaltungsmaßnahmen“ gemachten Angaben hinausgeht. Für Adressen eines FOHHN Service in Ihrer Nähe wenden Sie sich bitte an die auf der letzten Seite genannte Adresse. -
Seite 24: Anhang
Gewährleistung dafür, dass die gestellten Informationen (Bilder, Texte und sonstige Darstellungen) vollständig, richtig und aktuell sind. Die FOHHN AUDIO AG behält sich das Recht vor, jederzeit Änderungen oder Ergänzungen an den bereitgestellten Informationen vorzunehmen. Die FOHHN AUDIO AG – weder die AG noch die Vorstände oder Angestellten –... -
Seite 25: Kontaktadresse
Diese Anleitung als Ganzes sowie die Inhalte und Werke als solche unterliegen dem deutschen Urheberrecht. Die Vervielfältigung, Bearbeitung, Verbreitung und jede Art der Verwertung außerhalb der Grenzen des Urheberrechtes bedürfen der schriftlichen Zustimmung der FOHHN AUDIO AG. 6.5 Kontaktadresse FOHHN AUDIO AG Hohes Gestade 3-8 72622 Nürtingen...
