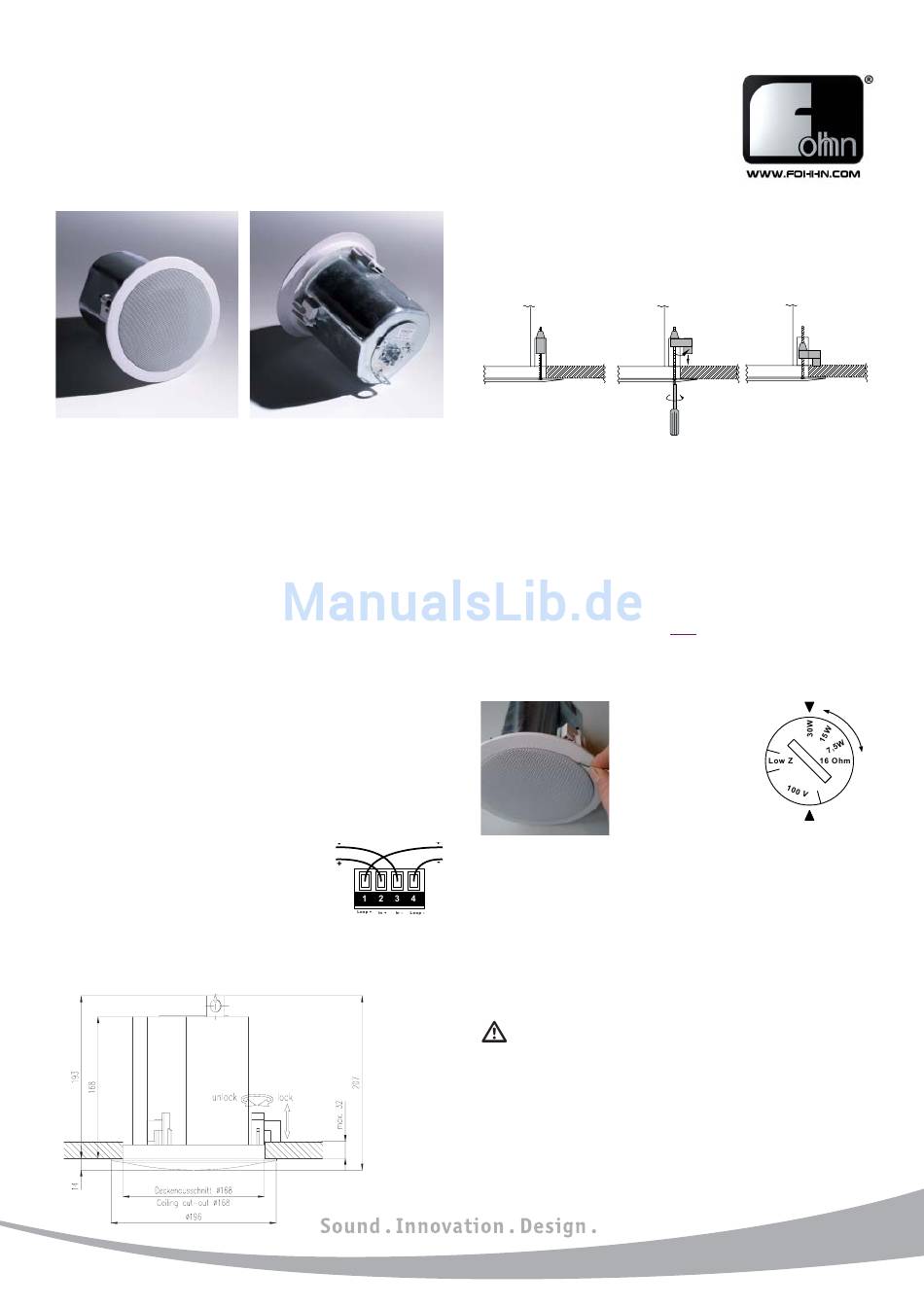

Bedienungsanleitung
CS-04 Deckeneinbaulautsprecher
Ausführung

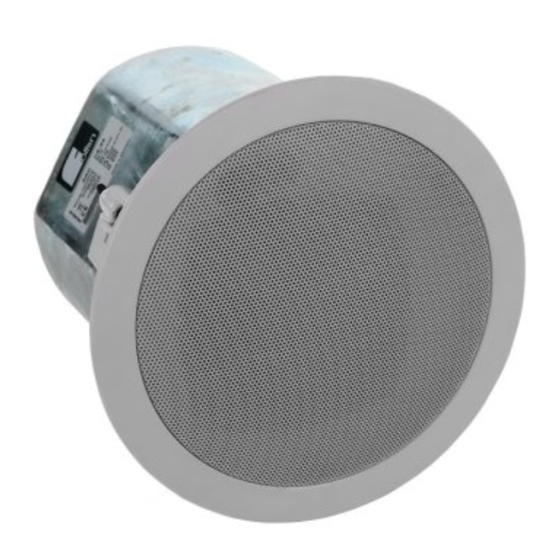

Der Fohhn® CS-04 ist ein sehr kompakt gehaltener und unauf-
fälliger 2-Wege Deckeneinbaulautsprecher, der durch ein sehr
ausgewogenes und kraftvolles Klangverhalten besticht. Durch den
hochwertigen 4" Tieftöner mit koaxial vorgesetztem Hochtontreiber
ergibt sich in Verbindung mit der exzellenten Frequenzweiche ein
Lautsprechersystem mit hervorragender Sprachverständlichkeit und
sehr homogenem Abstrahlverhalten bei gleichzeitiger dynamischer
Musikübertragung. Das optimierte Baßreflexgehäuse aus flammbe-
ständigem Stahl sichert zuverlässige Beschallung auch in sicher-
heitsrelevanten Projekten. Unter dem Frontgitter befindet sich ein
4-stufiger Umschalter für niederohmige Ansteuerung (16 Ohm) und
drei Stufen für 100V-Systeme (30/15/7,5W).
Ansteuerung
Für bestmögliche Soundperformance und optiomale Betriebssicherheit
empfehlen wir unsere DSP-Endstufen (z.B. D-2.750). Die CS-04 ist
mit jeder professionellen Endstufe betreibbar, da wir grundsätzlich
eine aufwendige passive Weiche mit elektronischem Hochtonschutz
integrieren.
Anschluss
Zum Anschluss des Lautsprechers befindet sich
unter der Abdeckklappe auf der Geräterück-
seite eine abnehmbare vierpolige Phönixklemme
samt Zugentlastung. Zwei nebeneinanderlie-
gende Pins sind immer parallel verdrahtet um zu einem weiteren
CS-04 weiterzuschleifen. Der Stecker ist im Lieferumfang enthalten.
Außenmaße
Schnelleinbauklemmen
Dank den 3 Schnelleinbauklemmen kann der CS-04 einfach, schnell
und sicher montiert werden. Für eine sichere Befestigung darf die
Deckenstärke 32 mm nicht überschreiten.
1. 2.
1. Lautsprecher wird mit abgenommenem Frontgitter in den
Deckenausschnitt einesetzt.
2. Mit einem Kreuzschlitzschraubendreher werden die drei
Befestigungsschrauben angezogen. Dabei klappen sich die
Schnellmontageklammern automatisch aus und ziehen den CS-04 an
die Decke.
3. Sind alle Schrauben festgezogen, ist der CS-04 einfach und
optimal befestigt.
Wahlweise niederohmiger- und 100 Volt-Betrieb
Unter dem Frontgitter befindet sich ein 4-stufiger Umschalter für die
niederohmige Ansteuerung (16 Ohm) sowie drei Stufen für den 100V-
Betrieb (30/15/7,5W).
Hinter dem Frontgitter kann die Wahl des Betriebszustandes auch
nach der Montage eingestellt werden. Der CS-04 stellt folgende vier
Betriebsmodi, je nach Einsatzgebiet, zur Verfügung:
1.) 100 V - 30 W
2.) 100 V - 15 W
3.) 100 V - 7,5 W
4.) Low Z - 16 Ohm
Die Auswahl erfolgt am Drehschalter auf der Schallwand mittels eines
breiten Schlitz – Schraubendrehers.
Wichtiger Hinweis
Um eine optimale Betriebssicherheit zu gewährlisten, darf der CS-04
in der Low Z (16 Ohm) Stellung nur mit Subsonic Filter
(f-6 dB = 30 Hz, 24 dB / Oktave) betrieben werden.
