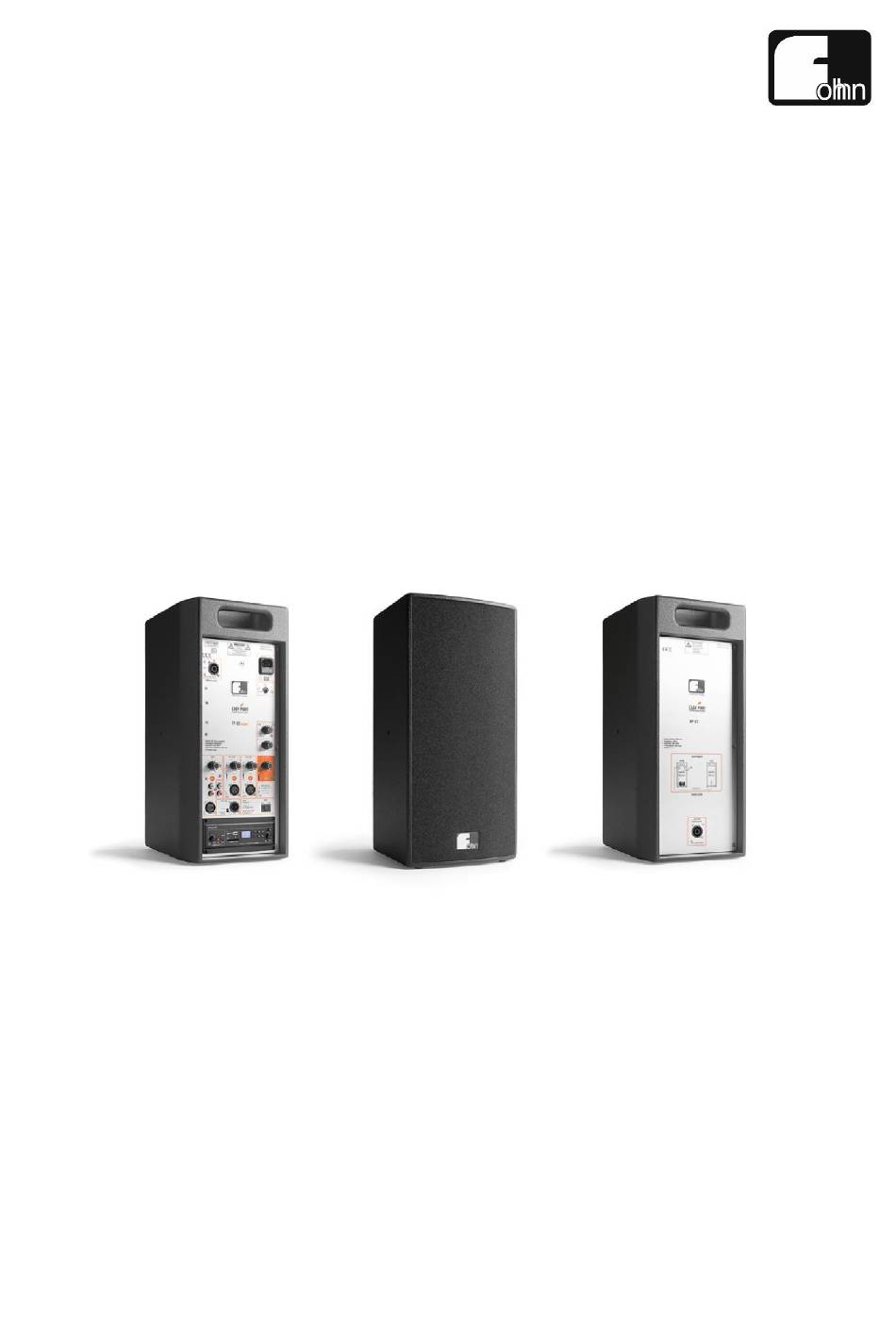

- Seite 1 Bedienungsanleitung (DE) EasyPort FP-22 modular FP-22 passive Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
-
Seite 2: Wichtige Sicherheitsbestimmungen
Wichtige Sicherheitsbestimmungen CAUTION Lesen Sie diese Sicherheitsbestimmungen vor Inbetriebnahme der RISK OF ELECTRIC SHOCK Geräte. Bewahren Sie diese Sicherheitsbestimmungen auf. Das Symbol mit Blitz und Pfeilspitze im gleichseitigen Dreieck soll den Benutzer auf eine unisolierte „gefährliche Spannung“ im Geräteinnern aufmerksam Caution: To reduce the risk of electric shock machen, die ausreichend groß... -
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung………………………………………………………………………………….. 4 Sicherheit und Umwelt……………………………………………………………. 4 Sicherheitshinweise……………………………………………………… 4 Beeinträchtigung der Sicherheit…………………………………… 4 Umwelt ………………………………………………………………………... 4 Lieferumfang…………………………………………………....……………. 4 Beschreibung Allgemeines………………………………………………………………….. 5 Empfohlenes Zubehör………………………………………………..… 5 Bedienelemente…………………………………………………………… 5 Bluetooth-MP3/WAV-Player (Option)………………………….. 7 Inbetriebnahme………………………………………………………………………... 10 Betriebsbedingungen…………………………………………………… 10 Audio-Verbindungen…………………………………………………… 10 Einschalten/Betrieb mit Akku………………………………………. 10 Tiefentladeschutz…………………………………………………………. 10 Einschalten/Betrieb am Netz……………………………………….. -
Seite 4: Einleitung
Die praxisgerechten Bedienelemente und das robuste gemäß den dafür geltenden Entsorgungsvorschriften. Gehäuse unterstützen den Anwender bei jedem Einsatzzweck. 3. Lieferumfang 2. Sicherheit und Umwelt Ihre EasyPort FP-22 modular besteht aus folgenden Komponenten: 2.1 Sicherheitshinweise Aktivbox FP-22 modular Dieses Gerät ist gemäß den VDE-Schutzmaßnahmen für Netzkabel elektronische Geräte gebaut und geprüft. -
Seite 5: Beschreibung Allgemeines
4.3 Bedienelemente 4. Beschreibung (siehe Seite 30+31) Die meisten Bedienelemente der FP-22 modular befinden sich an der 4.1 Allgemeines Rückseite der Lautsprecherbox. Unter der Klappe im Deckel befinden sich die Bedienelemente Squelch (10) und Kanalwahlschalter (11) der FP-22 modular optional eingebauten Funkempfängern. Die EasyPort FP-22 sind aktive Mono-Lautsprecherboxen. - Seite 6 (19) Lautsprecheranschlußbuchse für FP-22 passive wired mic (Kabel-Mikrofon) Speakonbuchse für den Anschluß einer FP-22 passive. (8) input (Eingang) (26) Diese symmetrische 3-polige XLR-Buchse dient zum Anschluss Hinweis: Aus Sicherheitsgründen darf an diesem Anschluß nur die dafür abgestimmte Systembox FP-22 passive betrieben eines drahtgebundenen Mikrofons (nicht mitgeliefert) über ein werden! Mikrofonkabel mit XLR-Stecker.
-
Seite 7: Bluetooth-Mp3/Wav-Player (Option)
4.3.1 Bluetooth-MP3/WAV-Player (option) ÜBERSICHT DER BEDIENELEMENTE Ziffer Bezeichnung Funktion Bluetooth-Empfänger Ein-/Ausschalter und Lautstärkeregler (31) ON/MIN/MAX (32) LINK Aktiviert Bluetooth “pairing” Modus Ihr Bluetooth-MP3/WAV-Player besteht aus 2 separaten Grundge- (33) LOCK/SCAN- Anzeige Bluetooth- räten, die sich jeweils über ihren eigenen Lautstärkeregler getrennt LEDs Verbindungsstatus einregeln und einschalten lassen. -
Seite 8: Grundfunktionen Des Bluetooth-Players (Ohne Fernbedienung Verfügbar)
(37) Multifunktionsdisplay GRUNDFUNKTIONEN des Bluetooth-Players (ohne Auf dem Display (37) werden im oberen Bereich alle Fernbedienung verfügbar) notwendigen Informationen zum Playerstatus angezeigt. Darunter befinden sich die Bezeichnung des abgespielten (31-33) Bedienung des Bluetoothempfängers Titels (ID3-Tag), sowie dessen Tracknummer und die gesamt verfügbare Trackanzahl auf dem gewählten Speichermedium. - Seite 9 ERWEITERTE FUNKTIONEN des MP3/WAV-Players (nur über Fernbedienung abrufbar) (51) Wechsel des Wiedergabemediums Sind 2 Wiedergabemedien (USB und SD/MMC) gleichzeitig in den (45-46) Ordnersprung Player eingelegt, kann durch einen Tastendruck auf [USB/SD] (51) aktive Medium gewechselt werden. Diese Funktion ermöglicht es, von einem Ordner des Die Wiedergabe wird beim zuletzt auf diesem Datenträger Abspielmediums, in einen benachbarten Ordner zu springen.
-
Seite 10: Inbetriebnahme
5. Inbetriebnahme 5.1 Betriebsbedingungen Der zulässige Umgebungstemperaturbereich während des Stecken Sie das Netzkabel an eine stromführende (keine Betriebes reicht von -5°C bis +40°C. geschaltete!) Netzsteckdose an. Während der Lagerung oder des Transports darf die Temperatur Der Ladevorgang beginnt automatisch und die gelbe Kontroll- zwischen -15°C und +40°C betragen. -
Seite 11: Einschalten/Betrieb Am Netz
5.5 Einschalten/Betrieb am Netz 6. Betriebshinweise Die EasyPort ist für die Netzspannung von 230V/50Hz ausgelegt. 6.1 Aufstellung der EasyPort Sonderausführungen mit Netzteilen für andere Netzspannungen sind auf Wunsch lieferbar. Um eine möglichst gleichmäßige Beschallung bzw. Sprachver- ständlichkeit bis in die hinteren Reihen des Zuschauerraumes zu Stecken Sie das Netzkabel an die recharge battery-Buchse (1) erreichen, muß... -
Seite 12: Technische Daten
8. Technische Daten Modell FP-22 modular Modell FP-22 passive Elektroakustische Merkmale Elektroakustische Merkmale Akustik Design passives Lautsprechersystem Akustik Design aktives, akkubetriebens Lautsprechersystem 2-Wege Bassreflex 2-Wege Bassreflex Bestückung 8“ / 1“ Kompressionstreiber mit Kurzhorn Bestückung 8“ / 1“ Kompressionstreiber mit Kurzhorn Betriebsart passiv (Anschluss an FP-22 modular) Betriebsart... -
Seite 13: Einbau Des Optionalen Bluetooth-Mp3/Wav-Players
Schließen Sie den Kabelstrang an den Bluetooth-MP3/WAV-Player gemäß der Darstellung an. Die FP-22 modular wurde so konstruiert, daß dem Fachhändler nach Absolvierung der Funk-Selbsteinbauschulung bei der Fohhn Audio AG eine Selbstmontage des Funkempfängers ermöglicht wird. Bitte wenden Sie sich an Ihren Fachhändler. - Seite 15 Tel. +49 7022 93323-0 Großer Forst 15 Fax +49 7022 93324-0 72622 Nürtingen www.fohhn.com Deutschland info@fohhn.com Die Fohhn Audio AG behält sich vor, unangekündigt Änderungen am Produktdesign oder Technologien vorzunehmen. Alle Angaben ohne Gewähr. © 2022, Fohhn Audio AG, Deutschland.
