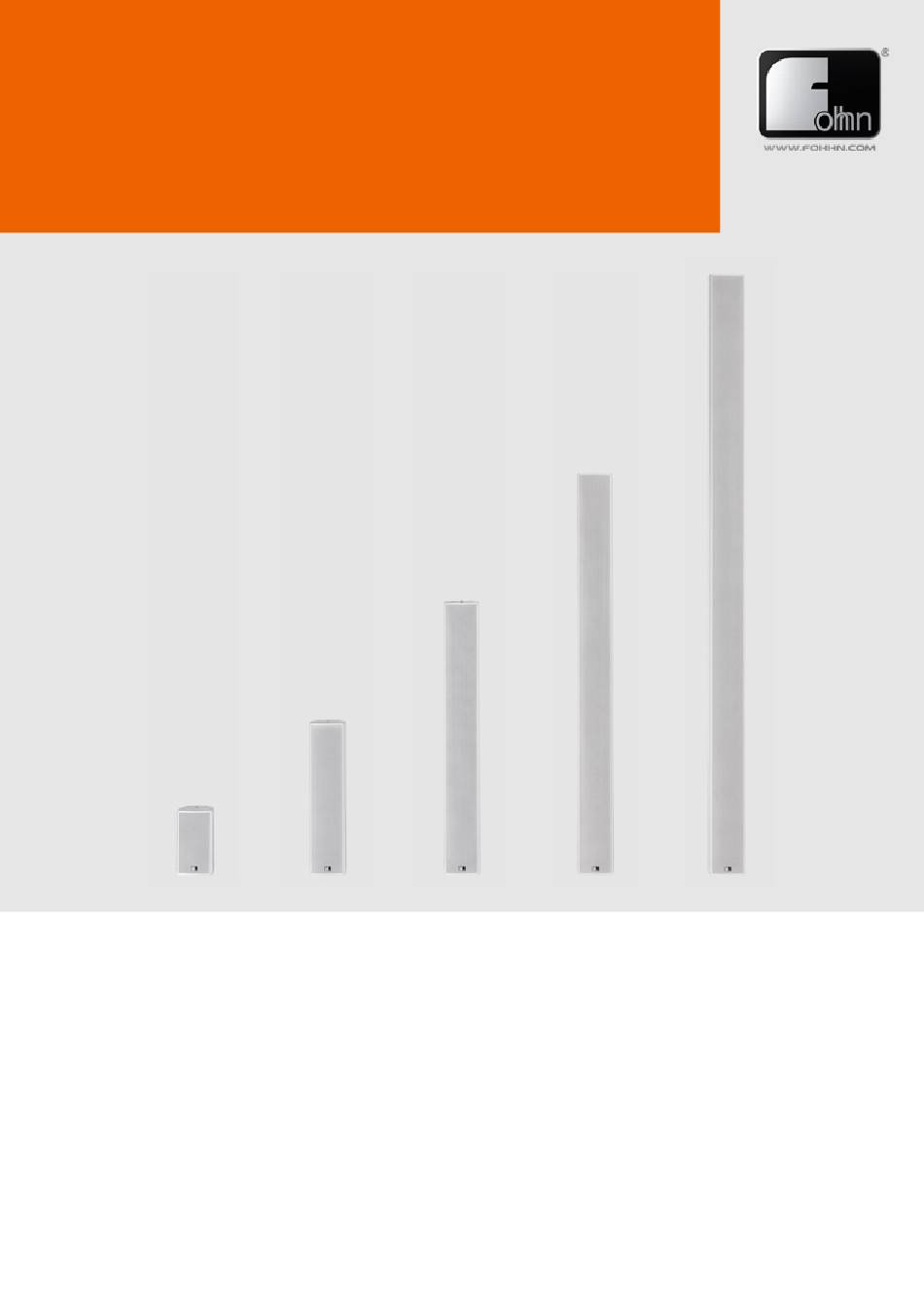

LINEA LC
DESIGNLAUTSPRECHER FÜR HÖCHSTE
SPRACHVERSTÄNDLICHKEIT.
LINEA LC
LC-20 / LC-60 / LC-100 / LC-150 / LC-220
BEDIENUNGSANLEITUNG | USER MANUAL
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
Please read this manual carefully before operating the equipment and keep it for the future reference.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fohhn LINEA LC-Serie
Inhaltszusammenfassung für Fohhn LINEA LC-Serie
- Seite 1 LINEA LC DESIGNLAUTSPRECHER FÜR HÖCHSTE SPRACHVERSTÄNDLICHKEIT. LINEA LC LC-20 / LC-60 / LC-100 / LC-150 / LC-220 BEDIENUNGSANLEITUNG | USER MANUAL Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf. Please read this manual carefully before operating the equipment and keep it for the future reference.
-
Seite 2: Inhaltsverzeichnis
INHALT | DEUTSCH WICHTIGE SICHERHEITSHINWEISE Anschluss und Verkabelung EINLEITUNG Zielgruppe der Bedienungsanleitung Lieferumfang Entpacken AUFBAU UND BETRIEB Installation und Montage Elektrischer Anschluss Betriebsbedingungen Transport und Lagerung Instandhaltungsmaßnahmen Service und Reparatur TECHNISCHE DATEN ZUBEHÖR EG-KONFORMITÄT (CE-ZEICHEN) WEEE-ERKLÄRUNG (ENTSORGUNG) ENGLISH... -
Seite 3: Wichtige Sicherheitsbestimmungen
Stellen Sie sicher, dass diese in Verbindung mit dem benutzten Montagematerial eine angemessene Tragfähig- keit aufweisen und strukturell geeignet sind. Kabel sind die Bindeglieder zwischen allen Bestandteilen einer Übertra- Verwenden Sie ausschließlich original FOHHN Komponenten, die gungskette. ®... -
Seite 4: Einleitung
EINLEITUNG | DEUTSCH 2. EINLEITUNG 2.3 ENTPACKEN Wir gratulieren Ihnen zum Kauf eines FOHHN LINEA LC Lautsprechersystems. LC Systeme sind passive, wetter- feste Linienstrahler mit Aluminiumgehäuse und speziell Wenn Sie das System entpacken, empfehlen wir folgende entwickelt für den Einsatz in Festinstallationen, bei denen Vorgehensweise, um Beschädigungen zu verhindern:... -
Seite 5: Aufbau Und Betrieb
ZWISCHEN LAUTSPRECHER HALTERUNGEN • Allen FOHHN Halterungen liegt Montagematerial zur Verbindung mit dem Lautsprecher bei. Sollten Sie an- dere Schrauben verwenden, muss deren Festigkeit mindestens die Klasse 8.8 erfüllen; dies entspricht ei- ner Zugfestigkeit von 800 N/mm² und einer 0,2%-Dehn- grenze von 640 N/mm². - Seite 6 AUFBAU UND BETRIEB | DEUTSCH MONTAGE MIT WAL-1 HALTEWINKELN 1. Entfernen Sie die beiden Linsenschrauben M6 in Deckel und Boden. SIEHE ABBILDUNG 2. 2. Befestigen Sie die beiden WAL-1 Winkel mit je- weils zwei Schrauben und Dübeln am Gebäude. Als Abstandslehre dient dabei am besten der Laut- sprecher selbst.
- Seite 7 AUFBAU UND BETRIEB | DEUTSCH MONTAGE MIT WLX-100 / WLX-221 WANDHALTER Entfernen Sie die beiden Linsenschrauben M6 (D) am Aufnahmeblech und lösen Sie die Schrauben (C, F, G) um ca. drei Umdrehungen. Ziehen Sie das Aufnahme- blech vom Wandhalter ab. SIEHE ABBILDUNG 4.
- Seite 8 AUFBAU UND BETRIEB | DEUTSCH MONTAGE MIT WAL-03 WANDHALTER (NUR LEN-20) 1. Entfernen Sie die beiden Linsenschrauben M6 unter- halb des Anschlussfeldes. SIEHE ABBILDUNG 9. 2. Befestigen Sie den WAL-03 mit zwei Schrauben und Dübeln am Gebäude. Verwenden Sie dazu den Schen- kel mit den beiden um 90°...
-
Seite 9: Elektrischer Anschluss
AUFBAU UND BETRIEB | DEUTSCH 3.2 ELEKTRISCHER ANSCHLUSS Alle Lautsprecher der LC Serie sind passive Systeme für den Betrieb mit externem Leistungsverstärker. Sie besitzen identische Anschlüsse für Lautsprecherzuleitungen und sind in zwei Anschlussvarianten lieferbar: • Als Standardanschluss werden 2 × 4 Klemmblöcke aus Kunststoff verwendet, die für einen Kabelquerschnitt von bis zu 4 mm²... -
Seite 10: Betriebsbedingungen
3.6 SERVICE UND REPARATUR Setzen Sie das System niemals aggressiven chemischen Flüssigkeiten oder Dämpfen aus. Es dürfen nur eingewiesene und von FOHHN geschulte Per- Achten Sie immer darauf, dass die Wärmeabfuhr über die sonen einen Service und/oder eine Reparatur vornehmen. -
Seite 11: Technische Daten
TECHNISCHE DATEN | DEUTSCH 4. TECHNISCHE DATEN Modell LC-20 LC-60 LC-100 LC-150 LC-220 Elektroakustische Merkmale Wetterfester passiver Linienstrahler, geschlossenes Gehäuse, passive 2-Wege CD-Frequenzweiche, Akustikdesign Unterdrückung von Sidelobes durch Source Division Waveguides Anzahl beschichteter 4"-Lautsprecher 2-Wege Technik Nein Belastbarkeit (nominal) [1] Belastbarkeit (program) [2] Belastbarkeit (peak) [3] 1440... -
Seite 12: Zubehör
ZUBEHÖR | DEUTSCH 5. ZUBEHÖR WAL-1 WAL-03 WLX-100 WLX-221 LC Lautsprecher mit Wandhalter... -
Seite 13: Eg-Konformität (Ce-Zeichen)
Dieser Lautsprecher entspricht den derzeit gültigen Normen des EMV-Gesetzes und trägt daher das CE-Zeichen. Die entsprechenden Konformitätserklärungen sind bei der FOHHN AUDIO AG auf Anfrage erhältlich. 7. WEEE-ERKLÄRUNG (ENTSORGUNG) Elektrische und elektronische Bauteile dürfen nicht im Hausmüll entsorgt werden! Darauf weist das auf unseren Produkten und im Handbuch abgedruckte Mülltonnensymbol hin. - Seite 14 FOHHN AUDIO AG ® Hohes Gestade 3-8 72622 Nürtingen Germany Tel. +49 7022 93323-0 Fax +49 7022 93324-0 www.fohhn.com info@fohhn.com FOHHN im Social Web ® DB0092X Stand 10.04.2018...
