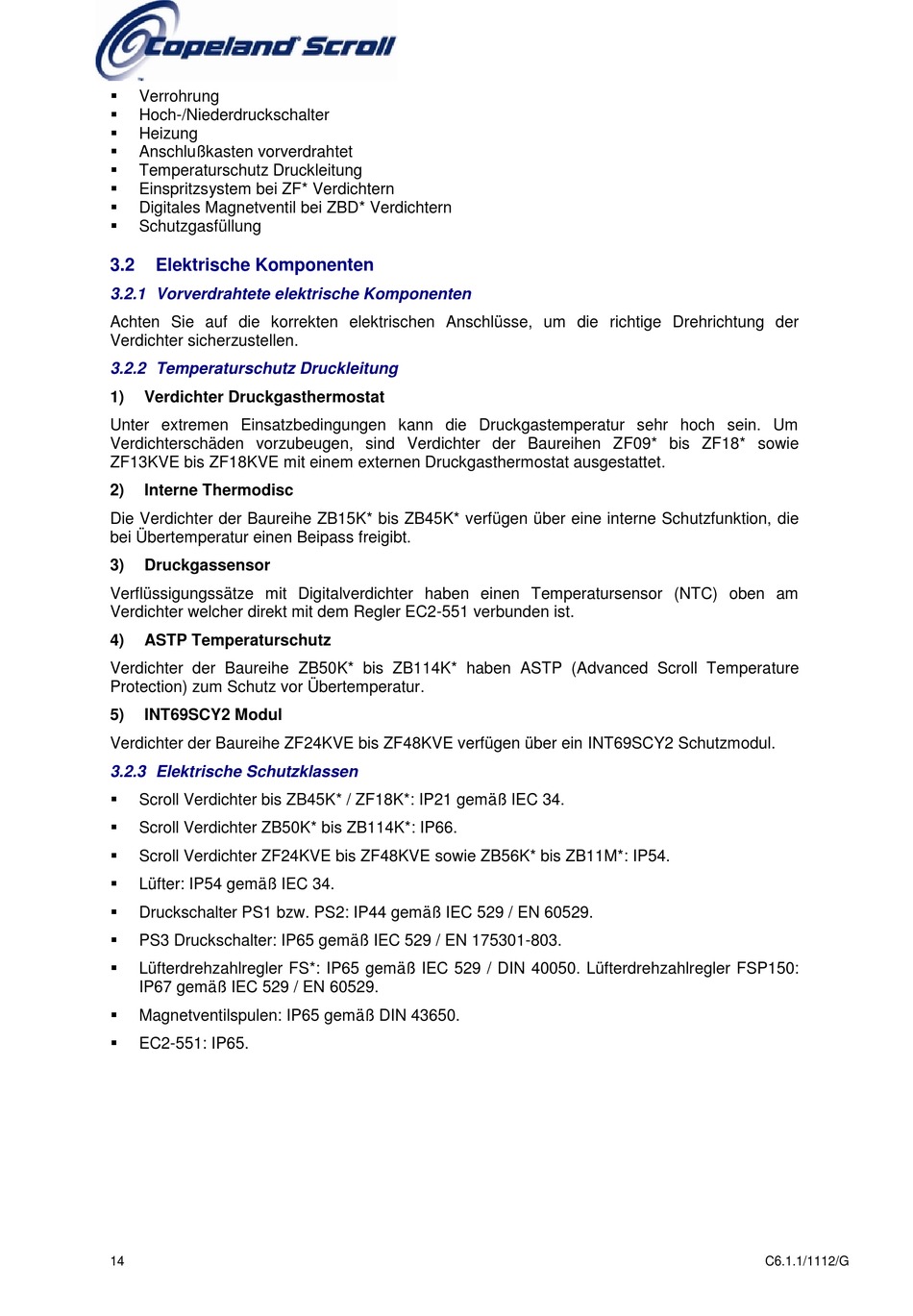

Verrohrung

Hoch-/Niederdruckschalter

Heizung

Anschlußkasten vorverdrahtet


Temperaturschutz Druckleitung


Einspritzsystem bei ZF* Verdichtern

Digitales Magnetventil bei ZBD* Verdichtern

Schutzgasfüllung
3.2

Elektrische Komponenten

3.2.1 Vorverdrahtete elektrische Komponenten

Achten Sie auf die korrekten elektrischen Anschlüsse, um die richtige Drehrichtung der
Verdichter sicherzustellen.
3.2.2 Temperaturschutz Druckleitung
1) Verdichter Druckgasthermostat
Unter extremen Einsatzbedingungen kann die Druckgastemperatur sehr hoch sein. Um
Verdichterschäden vorzubeugen, sind Verdichter der Baureihen ZF09* bis ZF18* sowie
ZF13KVE bis ZF18KVE mit einem externen Druckgasthermostat ausgestattet.
2) Interne Thermodisc
Die Verdichter der Baureihe ZB15K* bis ZB45K* verfügen über eine interne Schutzfunktion, die
bei Übertemperatur einen Beipass freigibt.
3) Druckgassensor
Verflüssigungssätze mit Digitalverdichter haben einen Temperatursensor (NTC) oben am
Verdichter welcher direkt mit dem Regler EC2-551 verbunden ist.
4) ASTP Temperaturschutz
Verdichter der Baureihe ZB50K* bis ZB114K* haben ASTP (Advanced Scroll Temperature
Protection) zum Schutz vor Übertemperatur.
5) INT69SCY2 Modul
Verdichter der Baureihe ZF24KVE bis ZF48KVE verfügen über ein INT69SCY2 Schutzmodul.

3.2.3 Elektrische Schutzklassen


Scroll Verdichter bis ZB45K* / ZF18K*: IP21 gemäß IEC 34.

Scroll Verdichter ZB50K* bis ZB114K*: IP66.

Scroll Verdichter ZF24KVE bis ZF48KVE sowie ZB56K* bis ZB11M*: IP54.

Lüfter: IP54 gemäß IEC 34.

Druckschalter PS1 bzw. PS2: IP44 gemäß IEC 529 / EN 60529.

PS3 Druckschalter: IP65 gemäß IEC 529 / EN 175301-803.

Lüfterdrehzahlregler FS*: IP65 gemäß IEC 529 / DIN 40050. Lüfterdrehzahlregler FSP150:
IP67 gemäß IEC 529 / EN 60529.

Magnetventilspulen: IP65 gemäß DIN 43650.

EC2-551: IP65.
14 C6.1.1/1112/G
