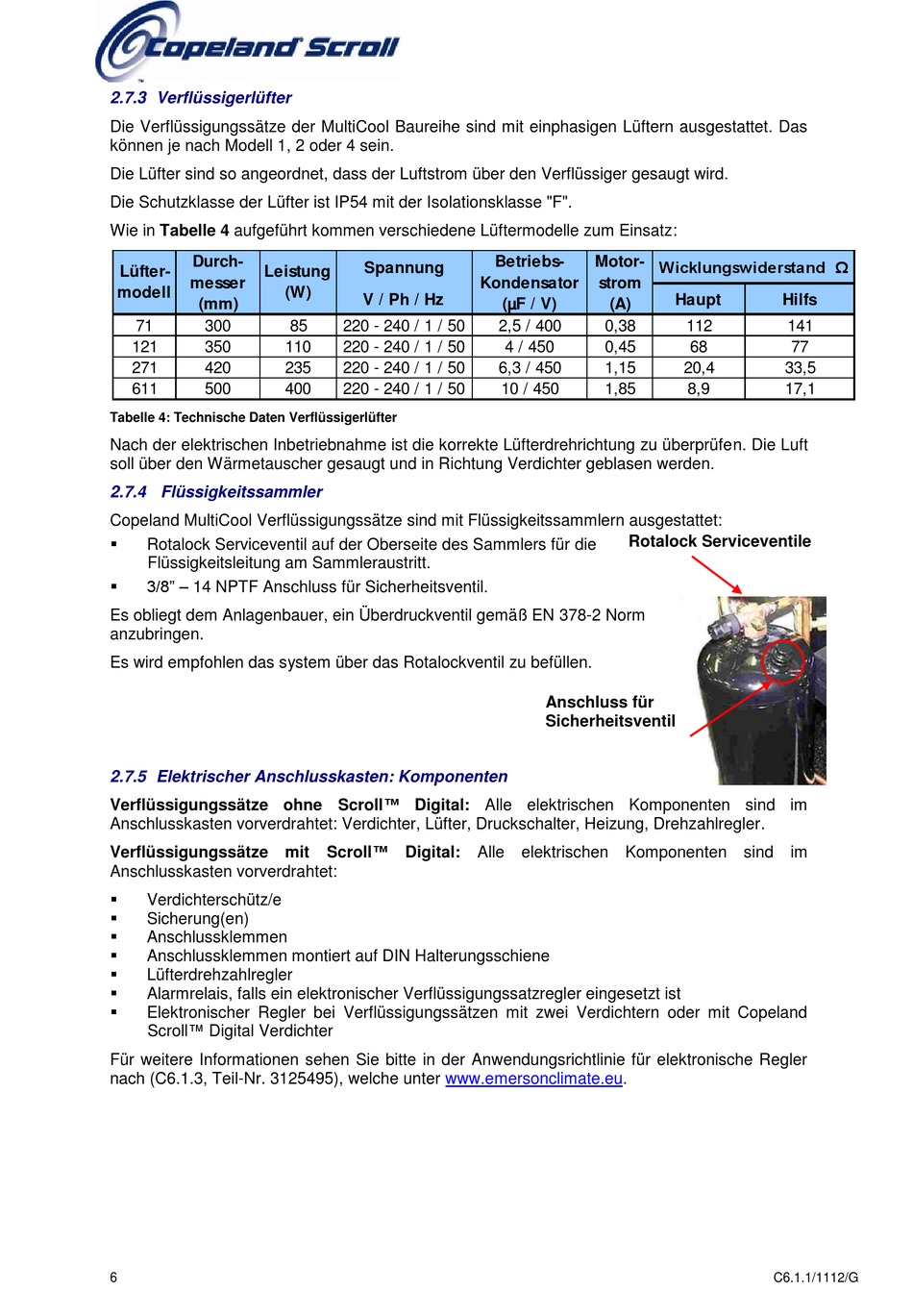

2.7.3 Verflüssigerlüfter
Die Verflüssigungssätze der MultiCool Baureihe sind mit einphasigen Lüftern ausgestattet. Das
können je nach Modell 1, 2 oder 4 sein.
Die Lüfter sind so angeordnet, dass der Luftstrom über den Verflüssiger gesaugt wird.
Die Schutzklasse der Lüfter ist IP54 mit der Isolationsklasse "F".
Wie in Tabelle 4 aufgeführt kommen verschiedene Lüftermodelle zum Einsatz:
Durch-
Lüfter-
Leistung
messer
modell
(mm)
71
300
121
350
271
420
611
500
Tabelle 4: Technische Daten Verflüssigerlüfter
Nach der elektrischen Inbetriebnahme ist die korrekte Lüfterdrehrichtung zu überprüfen. Die Luft
soll über den Wärmetauscher gesaugt und in Richtung Verdichter geblasen werden.
2.7.4 Flüssigkeitssammler
Copeland MultiCool Verflüssigungssätze sind mit Flüssigkeitssammlern ausgestattet:
Rotalock Serviceventil auf der Oberseite des Sammlers für die
Flüssigkeitsleitung am Sammleraustritt.
3/8" – 14 NPTF Anschluss für Sicherheitsventil.
Es obliegt dem Anlagenbauer, ein Überdruckventil gemäß EN 378-2 Norm
anzubringen.
Es wird empfohlen das system über das Rotalockventil zu befüllen.
2.7.5 Elektrischer Anschlusskasten: Komponenten
Verflüssigungssätze ohne Scroll™ Digital: Alle elektrischen Komponenten sind im
Anschlusskasten vorverdrahtet: Verdichter, Lüfter, Druckschalter, Heizung, Drehzahlregler.
Verflüssigungssätze mit
Anschlusskasten vorverdrahtet:
Verdichterschütz/e
Sicherung(en)
Anschlussklemmen
Anschlussklemmen montiert auf DIN Halterungsschiene
Lüfterdrehzahlregler
Alarmrelais, falls ein elektronischer Verflüssigungssatzregler eingesetzt ist
Elektronischer Regler bei Verflüssigungssätzen mit zwei Verdichtern oder mit Copeland
Scroll™ Digital Verdichter
Für weitere Informationen sehen Sie bitte in der Anwendungsrichtlinie für elektronische Regler
nach (C6.1.3, Teil-Nr. 3125495), welche unter www.emersonclimate.eu.
6
Spannung
(W)
V / Ph / Hz
85
220 - 240 / 1 / 50
110
220 - 240 / 1 / 50
235
220 - 240 / 1 / 50
400
220 - 240 / 1 / 50
Scroll™ Digital:
Betriebs-
Motor-
Kondensator
strom
(µF / V)
(A)
2,5 / 400
0,38
4 / 450
0,45
6,3 / 450
1,15
10 / 450
1,85
Rotalock Serviceventile
Anschluss für
Sicherheitsventil
Alle elektrischen Komponenten sind im
Wicklungswiderstand Ω
Haupt
Hilfs
112
141
68
77
20,4
33,5
8,9
17,1
