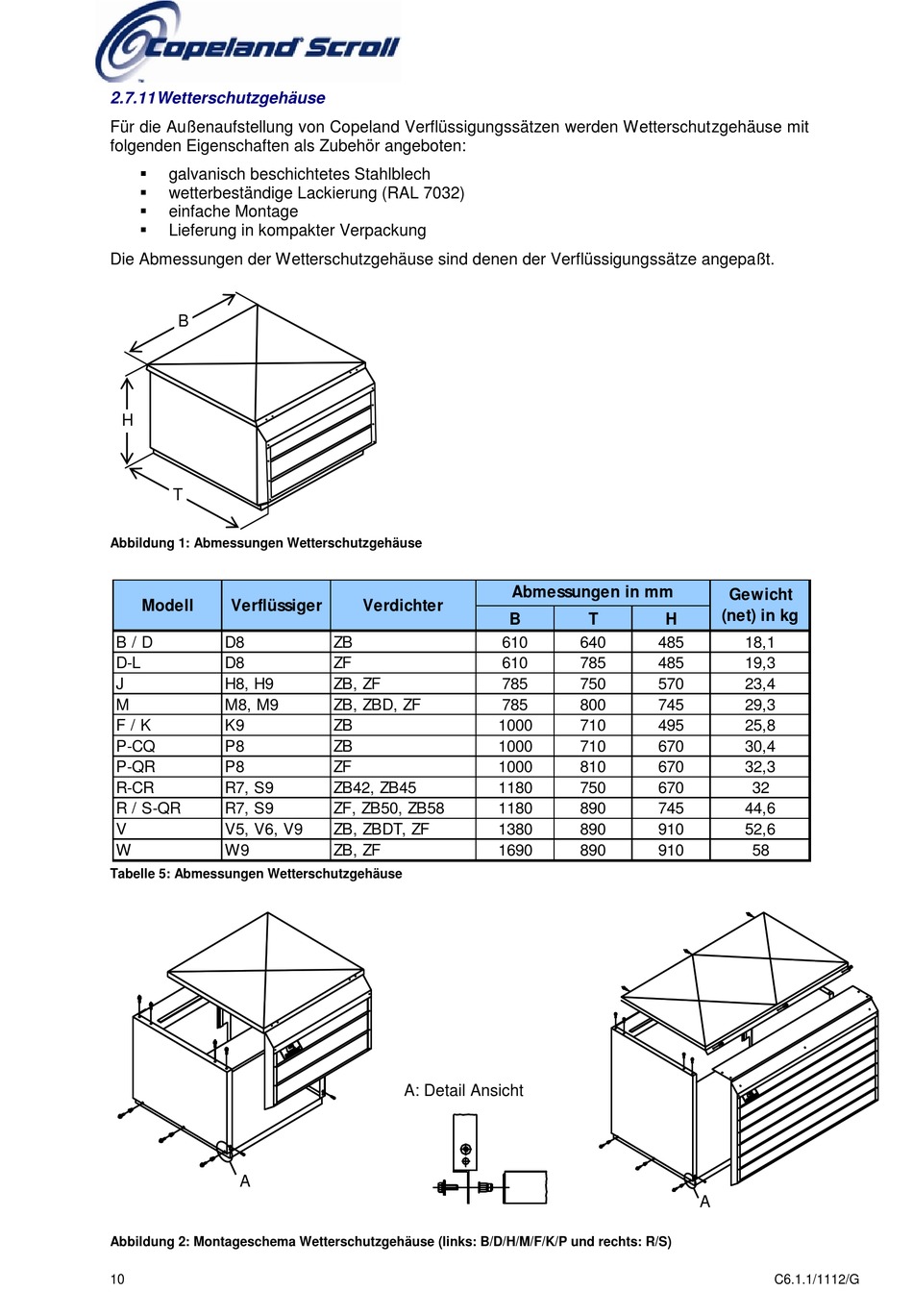

2.7.11 Wetterschutzgehäuse
Für die Außenaufstellung von Copeland Verflüssigungssätzen werden Wetterschutzgehäuse mit
folgenden Eigenschaften als Zubehör angeboten:

galvanisch beschichtetes Stahlblech

wetterbeständige Lackierung (RAL 7032)

einfache Montage

Lieferung in kompakter Verpackung
Die Abmessungen der Wetterschutzgehäuse sind denen der Verflüssigungssätze angepaßt.
B
H
T
Abbildung 1: Abmessungen Wetterschutzgehäuse
Modell Verflüssiger
B / D D8
D-L D8
J H8, H9
M M8, M9
F / K K9
P-CQ P8
P-QR P8
R-CR R7, S9
R / S-QR R7, S9
V V5, V6, V9
W W9
Tabelle 5: Abmessungen Wetterschutzgehäuse
A
Abbildung 2: Montageschema Wetterschutzgehäuse (links: B/D/H/M/F/K/P und rechts: R/S)
10
Verdichter
ZB 610
ZF 610
ZB, ZF 785
ZB, ZBD, ZF 785
ZB 1000
ZB 1000
ZF 1000
ZB42, ZB45 1180
ZF, ZB50, ZB58 1180
ZB, ZBDT, ZF 1380
ZB, ZF 1690
A: Detail Ansicht
Abmessungen in mm
B T H
640 485
785 485
750 570
800 745
710 495
710 670
810 670
750 670
890 745
890 910
890 910
Gewicht
(net) in kg
18,1
19,3
23,4
29,3
25,8
30,4
32,3
32
44,6
52,6
58
A
