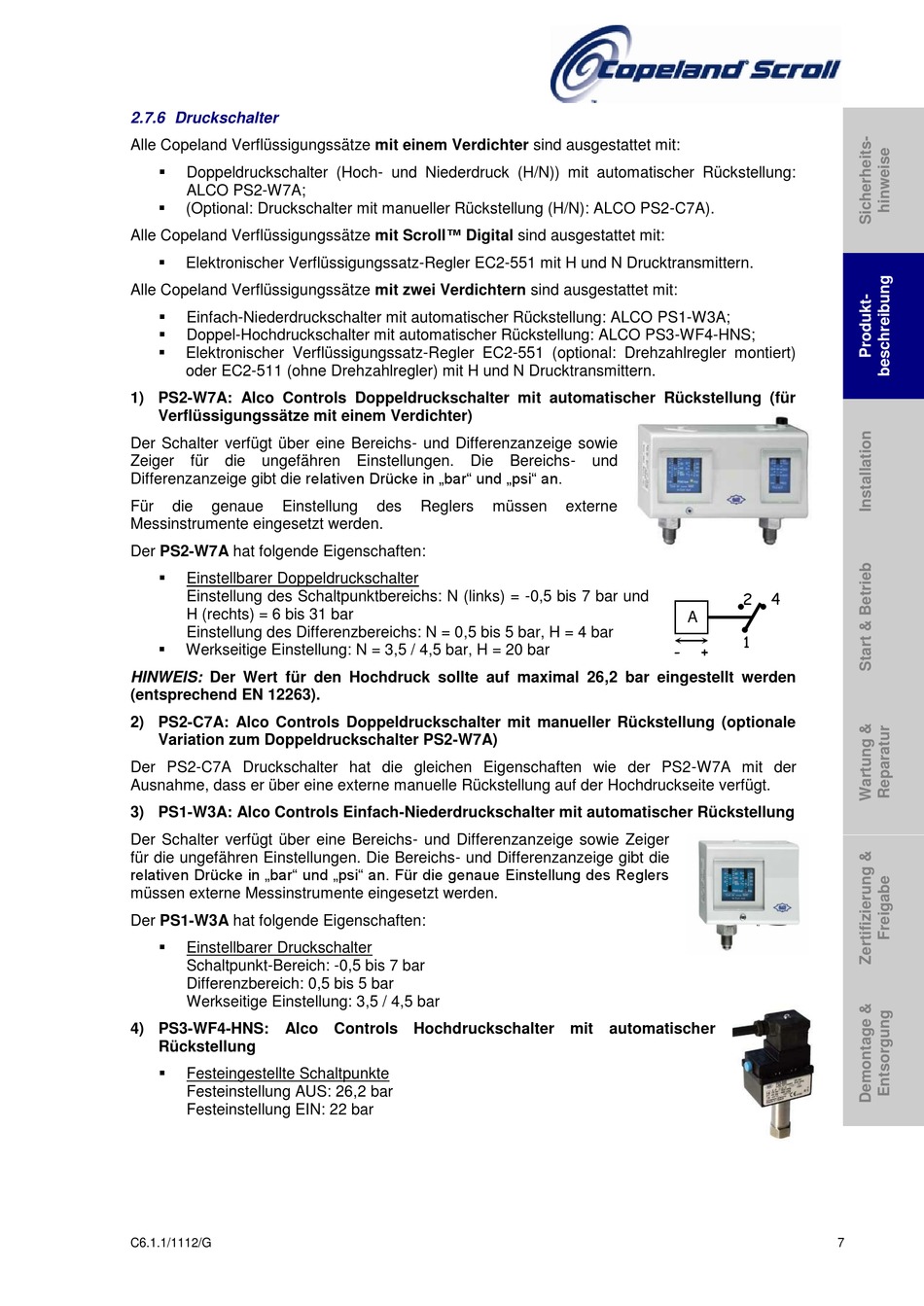

2.7.6 Druckschalter

Alle Copeland Verflüssigungssätze mit einem Verdichter sind ausgestattet mit:

Doppeldruckschalter (Hoch- und Niederdruck (H/N)) mit automatischer Rückstellung:
ALCO PS2-W7A;

(Optional: Druckschalter mit manueller Rückstellung (H/N): ALCO PS2-C7A).
Alle Copeland Verflüssigungssätze mit Scroll™ Digital sind ausgestattet mit:

Elektronischer Verflüssigungssatz-Regler EC2-551 mit H und N Drucktransmittern.
Alle Copeland Verflüssigungssätze mit zwei Verdichtern sind ausgestattet mit:

Einfach-Niederdruckschalter mit automatischer Rückstellung: ALCO PS1-W3A;

Doppel-Hochdruckschalter mit automatischer Rückstellung: ALCO PS3-WF4-HNS;

Elektronischer Verflüssigungssatz-Regler EC2-551 (optional: Drehzahlregler montiert)
oder EC2-511 (ohne Drehzahlregler) mit H und N Drucktransmittern.
1) PS2-W7A: Alco Controls Doppeldruckschalter mit automatischer Rückstellung (für
Verflüssigungssätze mit einem Verdichter)
Der Schalter verfügt über eine Bereichs- und Differenzanzeige sowie
Zeiger für die ungefähren Einstellungen. Die
Differenzanzeige gibt die relativen Drücke in „bar" und „psi" an.
Für die genaue Einstellung
Messinstrumente eingesetzt werden.
Der PS2-W7A hat folgende Eigenschaften:

Einstellbarer Doppeldruckschalter
Einstellung des Schaltpunktbereichs: N (links) = -0,5 bis 7 bar und
H (rechts) = 6 bis 31 bar
Einstellung des Differenzbereichs: N = 0,5 bis 5 bar, H = 4 bar

Werkseitige Einstellung: N = 3,5 / 4,5 bar, H = 20 bar
HINWEIS: Der Wert für den Hochdruck sollte auf maximal 26,2 bar eingestellt werden
(entsprechend EN 12263).
2) PS2-C7A: Alco Controls Doppeldruckschalter mit manueller Rückstellung (optionale
Variation zum Doppeldruckschalter PS2-W7A)
Der PS2-C7A Druckschalter hat die gleichen Eigenschaften wie der PS2-W7A mit der
Ausnahme, dass er über eine externe manuelle Rückstellung auf der Hochdruckseite verfügt.
3) PS1-W3A: Alco Controls Einfach-Niederdruckschalter mit automatischer Rückstellung
Der Schalter verfügt über eine Bereichs- und Differenzanzeige sowie Zeiger
für die ungefähren Einstellungen. Die Bereichs- und Differenzanzeige gibt die
relativen Drücke in „bar" und „psi" an. Für die genaue Einstellung des Reglers
müssen externe Messinstrumente eingesetzt werden.
Der PS1-W3A hat folgende Eigenschaften:

Einstellbarer Druckschalter
Schaltpunkt-Bereich: -0,5 bis 7 bar
Differenzbereich: 0,5 bis 5 bar
Werkseitige Einstellung: 3,5 / 4,5 bar
4) PS3-WF4-HNS: Alco Controls Hochdruckschalter mit automatischer
Rückstellung

Festeingestellte Schaltpunkte
Festeinstellung AUS: 26,2 bar
Festeinstellung EIN: 22 bar
C6.1.1/1112/G
