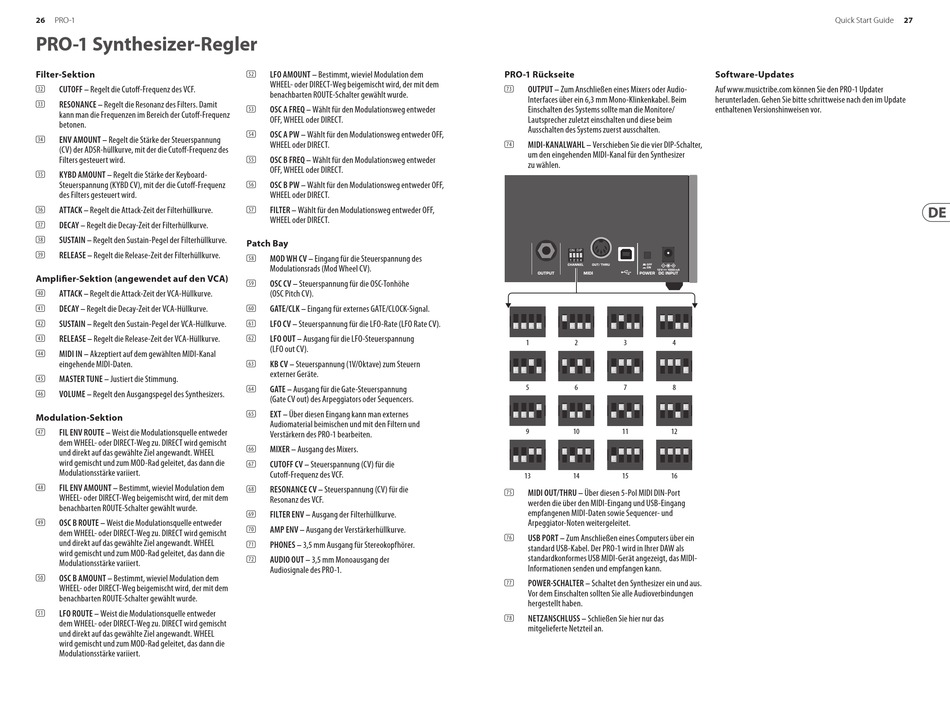

PRO-1
PRO-1 Synthesizer-Regler
Filter-Sektion
CUTOFF – Regelt die Cutoff-Frequenz des VCF.
(32)
RESONANCE – Regelt die Resonanz des Filters. Damit
(33)
kann man die Frequenzen im Bereich der Cutoff-Frequenz
betonen.
ENV AMOUNT – Regelt die Stärke der Steuerspannung
(34)
(CV) der ADSR-hüllkurve, mit der die Cutoff-Frequenz des
Filters gesteuert wird.
KYBD AMOUNT – Regelt die Stärke der Keyboard-
(35)
Steuerspannung (KYBD CV), mit der die Cutoff-Frequenz
des Filters gesteuert wird.
ATTACK – Regelt die Attack-Zeit der Filterhüllkurve.
(36)
DECAY – Regelt die Decay-Zeit der Filterhüllkurve.
(37)
SUSTAIN – Regelt den Sustain-Pegel der Filterhüllkurve.
(38)
RELEASE – Regelt die Release-Zeit der Filterhüllkurve.
(39)
Amplifier-Sektion (angewendet auf den VCA)
ATTACK – Regelt die Attack-Zeit der VCA-Hüllkurve.
(40)
DECAY – Regelt die Decay-Zeit der VCA-Hüllkurve.
(41)
SUSTAIN – Regelt den Sustain-Pegel der VCA-Hüllkurve.
(42)
RELEASE – Regelt die Release-Zeit der VCA-Hüllkurve.
(43)
MIDI IN – Akzeptiert auf dem gewählten MIDI-Kanal
(44)
eingehende MIDI-Daten.
MASTER TUNE – Justiert die Stimmung.
(45)
VOLUME – Regelt den Ausgangspegel des Synthesizers.
(46)
Modulation-Sektion
FIL ENV ROUTE – Weist die Modulationsquelle entweder
(47)
dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt
und direkt auf das gewählte Ziel angewandt. WHEEL
wird gemischt und zum MOD-Rad geleitet, das dann die
Modulationsstärke variiert.
FIL ENV AMOUNT – Bestimmt, wieviel Modulation dem
(48)
WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem
benachbarten ROUTE-Schalter gewählt wurde.
OSC B ROUTE – Weist die Modulationsquelle entweder
(49)
dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt
und direkt auf das gewählte Ziel angewandt. WHEEL
wird gemischt und zum MOD-Rad geleitet, das dann die
Modulationsstärke variiert.
OSC B AMOUNT – Bestimmt, wieviel Modulation dem
(50)
WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem
benachbarten ROUTE-Schalter gewählt wurde.
LFO ROUTE – Weist die Modulationsquelle entweder
(51)
dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt
und direkt auf das gewählte Ziel angewandt. WHEEL
wird gemischt und zum MOD-Rad geleitet, das dann die
Modulationsstärke variiert.
LFO AMOUNT – Bestimmt, wieviel Modulation dem
(52)
WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem
benachbarten ROUTE-Schalter gewählt wurde.
OSC A FREQ – Wählt für den Modulationsweg entweder
(53)
OFF, WHEEL oder DIRECT.
OSC A PW – Wählt für den Modulationsweg entweder OFF,
(54)
WHEEL oder DIRECT.
OSC B FREQ – Wählt für den Modulationsweg entweder
(55)
OFF, WHEEL oder DIRECT.
OSC B PW – Wählt für den Modulationsweg entweder OFF,
(56)
WHEEL oder DIRECT.
FILTER – Wählt für den Modulationsweg entweder OFF,
(57)
WHEEL oder DIRECT.
Patch Bay
MOD WH CV – Eingang für die Steuerspannung des
(58)
Modulationsrads (Mod Wheel CV).
OSC CV – Steuerspannung für die OSC-Tonhöhe
(59)
(OSC Pitch CV).
GATE/CLK – Eingang für externes GATE/CLOCK-Signal.
(60)
LFO CV – Steuerspannung für die LFO-Rate (LFO Rate CV).
(61)
LFO OUT – Ausgang für die LFO-Steuerspannung
(62)
(LFO out CV).
KB CV – Steuerspannung (1V/Oktave) zum Steuern
(63)
externer Geräte.
GATE – Ausgang für die Gate-Steuerspannung
(64)
(Gate CV out) des Arpeggiators oder Sequencers.
EXT – Über diesen Eingang kann man externes
(65)
Audiomaterial beimischen und mit den Filtern und
Verstärkern des PRO-1 bearbeiten.
MIXER – Ausgang des Mixers.
(66)
CUTOFF CV – Steuerspannung (CV) für die
(67)
Cutoff-Frequenz des VCF.
RESONANCE CV – Steuerspannung (CV) für die
(68)
Resonanz des VCF.
FILTER ENV – Ausgang der Filterhüllkurve.
(69)
AMP ENV – Ausgang der Verstärkerhüllkurve.
(70)
PHONES – 3,5 mm Ausgang für Stereokopfhörer.
(71)
AUDIO OUT – 3,5 mm Monoausgang der
(72)
Audiosignale des PRO-1.
PRO-1 Rückseite
OUTPUT – Zum Anschließen eines Mixers oder Audio-
(73)
Interfaces über ein 6,3 mm Mono-Klinkenkabel. Beim
Einschalten des Systems sollte man die Monitore/
Lautsprecher zuletzt einschalten und diese beim
Ausschalten des Systems zuerst ausschalten.
MIDI-KANALWAHL – Verschieben Sie die vier DIP-Schalter,
(74)
um den eingehenden MIDI-Kanal für den Synthesizer
zu wählen.
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
MIDI OUT/THRU – Über diesen 5-Pol MIDI DIN-Port
(75)
werden die über den MIDI-Eingang und USB-Eingang
empfangenen MIDI-Daten sowie Sequencer- und
Arpeggiator-Noten weitergeleitet.
USB PORT – Zum Anschließen eines Computers über ein
(76)
standard USB-Kabel. Der PRO-1 wird in Ihrer DAW als
standardkonformes USB MIDI-Gerät angezeigt, das MIDI-
Informationen senden und empfangen kann.
POWER-SCHALTER – Schaltet den Synthesizer ein und aus.
(77)
Vor dem Einschalten sollten Sie alle Audioverbindungen
hergestellt haben.
NETZANSCHLUSS – Schließen Sie hier nur das
(78)
mitgelieferte Netzteil an.
Quick Start Guide
Software-Updates
Auf www.musictribe.com können Sie den PRO-1 Updater
herunterladen. Gehen Sie bitte schrittweise nach den im Update
enthaltenen Versionshinweisen vor.
