Peiying PY8307 Bedienungsanleitung Seite 5

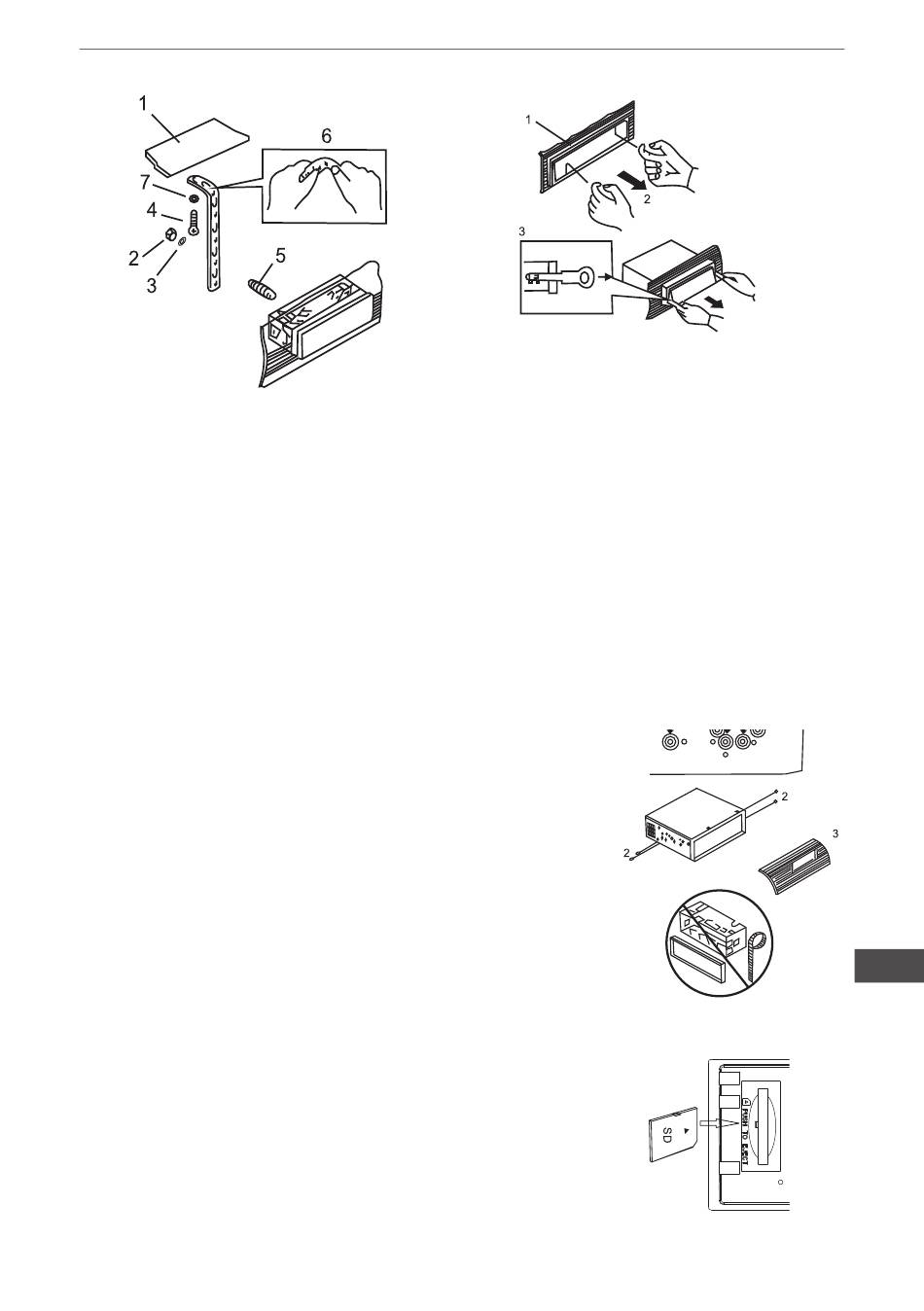

Abb.2
1. Armaturenbrett
2. Mutter (5 mm)
3. Sicherungsscheibe
4. Schraube (5x25 mm)
5. Schraube
6. Montageband
Verwenden Sie das Montageband zur
Sicherung der Rückseite des Geräts. Das
Montageband kann bis zum gewünschte
Winkel gebogen werden (Abb. 2).
7. Flachscheibe
MONTAGE (Methode B)
Die Montage erfolgt mit den Löchern an den Außenseiten
des Gerätes.
1. Wählen Sie eine Position, wo die Bohrungen des
Halters und der zentralen Einheit in der gleichen Linie
sind und ziehen Sie die zwei Schrauben an jeder Seite
an. Verwenden Sie entweder Ankerbolzen (5x5 mm) oder
Schrauben mit Senkkopf (4x5 mm).
2. Schraube
3. Armaturenbrett.
HINWEIS: Bei der Rückenmontage werden Rahmen,
Rechteckige Plastikscheibe und Montageband nicht
verwendet.
EINFÜGEN DER SD KARTE
SD Karte schräg nach unten halten und in den SD-Steckplatz
einschieben. Durch erneutes drücken wird die Karte wieder
entfernt.
Bedienungsanleitung
Abb.3
1. Rahmen
2. Legen Sie die Finger in die Nut im vorderen
Rahmen und ziehen Sie um den Rahmen
zu entfernen (um den Rahmen wieder zu
befestigen, einfach mit dem Schlitz nach
unten eindrücken).
3. Löseschlüssel
Setzen Sie die beigelegten Löseschlüssel in
die Nut auf beiden Seiten des Geräts so ein
das sie mit einem Klicken einrasten. Durch
ziehen an beiden Schlüssel wird das Gerät
aus dem Armaturenbrett entfernt.
DE
5
