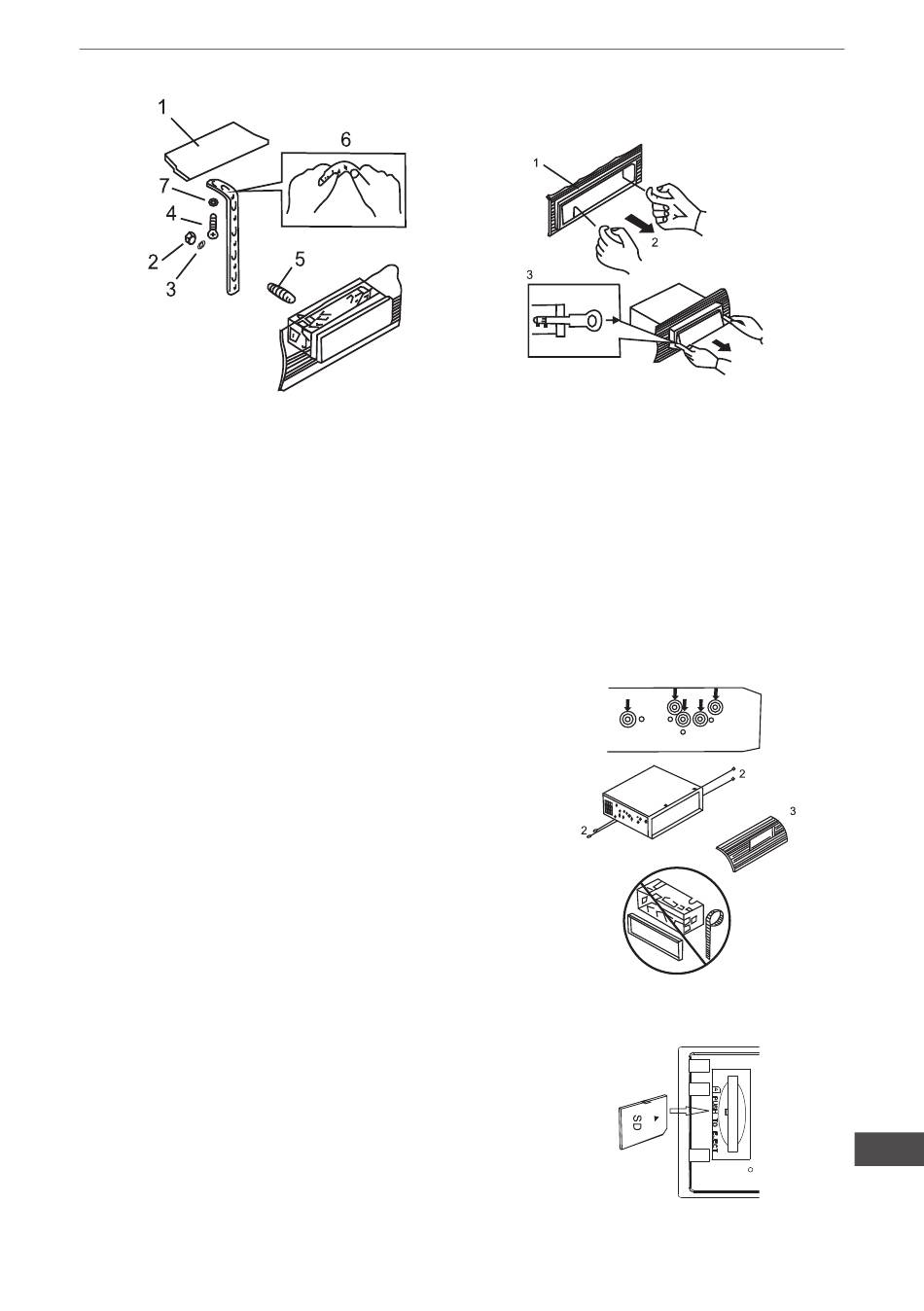

Fig.2
1. Tablou de bord
2. Piulita (5 mm)
3. Saiba de siguranta
4. Surub (5x25 mm)
5. Surub
6. Banda
Folositi banda pentru a fixa partea din spate
a aparatului. Banda poate fi indoita pana in
unghiul dorit.
7. Saiba fara filet
MONTARE (Metoda B)
Instalarea se face folosind gaurile suruburilor de
pe extremitatile aparatului .
1. Alegeti o pozitie in care gaurile de surub ale
suportului si cele ale unitatii centrale sa fie pe
aceeasi linie si strangeti suruburile in doua locuri
pe fiecare parte. Folositi fie suruburi de ancorare
(5x5 mm) fie suruburi cu cap ingropat (4x5 mm).
2. Surub
3. Tablou de bord sau Consola.
NOTA: Cutia de montare, inelul de fixare exterior
i jumătatea man onului nu sunt utilizate pentru
instalarea metodei B.
INTRODUCEREA CARDULUI SD
Unghiul oblic al cardului SD mentine expunerea
descendenta: introduceti-I in spatiul SD si apasati
inca o data pentru a-l scoate.
Manual de utilizare
Fig.3
1. Cadru
2. Introduceti degetele in canelura din fata
cadrului si trageti pentru a scoate cadrul.
(Pentru a fixa cadrul inca o data, formati alte
orificii si atasati aparatul).
3. Cheita
Introduceti cheita cu care este dotat aparatul in
canelura din ambele parti ale aparatului, pana
cand auziti un pocnet. Aceasta va face posibila
inlaturarea aparatului din tabloul de bord.
