Inhaltszusammenfassung für Kummert Profi HD
- Seite 1 BEDIENUNGSANLEITUNG PROFI HD INSTRUCTION MANUAL PROFI HD...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Tab einsetzen und entnehmen ......................12 Tab einstellen ............................12 Vorbereitung für den Betrieb mit einer Haspel bzw. Kabeltrommel ........13 Haspel bzw. Kabeltrommel oder Adapter mit dem Profi HD verbinden ........14 Schirmhalter anbringen, entfernen und einstellen ............... 15 Blendschutz transportieren und anbringen..................16 Bedienung .......................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese von einer zertifizierten Servicestelle beheben. VORSICHT Unfallgefahr! Durch die Bereifung ist das Profi HD beweglich. Ist es nicht ausreichend gesichert, kann es sich in Bewegung setzen und eine Gefahr für Passanten und Verkehrsteilnehmer darstellen. •... - Seite 6 Lassen Sie das Gerät nicht fallen. • Schützen Sie das Gerät vor übermäßiger Hitze und Sonneneinstrahlung. • Laden Sie die Akkus ausschließlich mit von Kummert GmbH angebotenen Kabeln und Netzteilen. VORSICHT Magnetische Teile! Das Gerät enthält magnetische Teile an der Verbindung zwischen Basis und Tab und zwischen Basis und Schirmhalter.
-
Seite 7: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. Der Standard-Lieferumfang beinhaltet: • Profi HD • Schutzkappe Anschlussstecker • Dreibein-Hocker •... -
Seite 8: Lagerung
Lagerung Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern: • Nicht im Freien aufbewahren • Trocken und staubfrei lagern • Anschluss durch Schutzkappe verschließen Transport Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen Ladungssicherungsvorschriften. -
Seite 9: Komponenten
Komponenten Profi HD Schirmhalter (Darstellung ohne Schirm) Blendschutz Profi HD Vorne Seite... -
Seite 10: Schirmhalter
Schräg vorne Deckel Tragegriff Griff Magnethalterung Arretierstift Bremshebel Anschluss Tab m Netzstecker Drehgriff Anschlussbuchse Haspel/ Knauf zur Kabelaufwicklung Kabeltrommel Anschluss Stromkabel WLAN-Box Räder Taster Tab laden Aufhängung Haspel oder Kabeltrommel mit Magnethalterung Schirmhalter (Darstellung ohne Schirm) Magnete Gehäuse Arretierstift Drehbare Halterung... -
Seite 11: Arbeitsvorbereitung
ARBEITSVORBEREITUNG Transport zum Einsatzort Das Gerät kann zum Einsatzort geschoben oder getragen werden. Der Deckel sollte beim Transport geschlossen sein. Um das Gerät zu tragen, fassen Sie es am Tragegriff an und heben es an. Dabei kippt das Gerät nach vorne. Beim Abstellen setzen Sie zuerst die vorderen und anschließend die hinteren Räder auf. -
Seite 12: Tab Einsetzen Und Entnehmen
Tab einsetzen und entnehmen Zum Betrieb des Profi HD wird das easyTab oder proTab benötigt. Das jeweilig Tab wird in das Profi HD eingesetzt. Zum Einsetzen umfassen Sie das Tab an beiden Seiten mit beiden Händen. Ziehen Sie die lila Riegel auf der Rückseite mit den Fingern nach außen. -
Seite 13: Vorbereitung Für Den Betrieb Mit Einer Haspel Bzw. Kabeltrommel
Betriebs ist die Kabeltrommel nicht am Gerät eingehängt und wird über ein Kabel verbunden. Das Gerät ist zu allen digitalen Haspeln und Kabeltrommeln der Kummert kompatibel. Die meisten analogen Haspeln und Kabeltrommeln können über einen Adapter (optional erhältlich) mit dem Gerät verbunden werden. -
Seite 14: Haspel Bzw. Kabeltrommel Oder Adapter Mit Dem Profi Hd Verbinden
Kabeltrommel Haspel bzw. Kabeltrommel oder Adapter mit dem Profi HD verbinden Verbinden Sie den 6-poligen Anschlussstecker der Haspel bzw. Kabeltrommel oder des Adapters mit der 6-poligen Buchse des Profi HD. Achten Sie auf die korrekte Position des Steckers. Hierfür muss der rote Punkt am Stecker dem roten Punkt an der Buchse genau gegenüber liegen. -
Seite 15: Schirmhalter Anbringen, Entfernen Und Einstellen
Schirmhalter anbringen, entfernen und einstellen Der mitgelieferte Schirm wird mittels der Halterung am Profi HD befestigt und über einen Arretierstift eingestellt. Der Schirm schützt das Gerät und den Inspekteur vor leichtem Regen und Sonneneinstrahlung. Um den Schirm am Profi HD zu befestigen, setzen Sie nacheinander den oberen und dann denn unteren Magnet des Schirmhalters auf die Halterung am Profi HD. -
Seite 16: Blendschutz Transportieren Und Anbringen
• Lassen Sie das Gerät niemals unbeaufsichtigt. Blendschutz transportieren und anbringen Zum Transport kann der Blendschutz am Profi HD befestigt werden. Platzieren Sie hierfür die Magnete an der Innenseite des Blendschutzes an den beiden unteren Magneten des Profi HD. Der Blendschutz wird unter dem Deckel des Profi HD eingesetzt. -
Seite 17: Bedienung
Spannungsversorgung berücksichtigt werden. Akkubetrieb Profi HD und Tab verfügen jeweils über einen Akku, so dass das Tab unabhängig vom Profi HD und einer Stromquelle betrieben werden kann. Sind Profi HD und Tab miteinander verbunden und befinden sich im Netzbetrieb, werden beide Akkus geladen. Sind Profi HD und Tab miteinander verbunden und befinden sich im Akkubetrieb, wird das Tab vom Akku des Profi HD geladen solange das Gerät in Betrieb ist. -
Seite 18: Arbeitsende
HINWEIS Gefahr vor Datenverlust! Unterbrechungen in der Stromversorgung stören den Betrieb des Gerätes und können zu Fehlfunktionen und Datenverlust führen. • Stellen Sie sicher, dass der Akku über ausreichend Kapazität verfügt oder wechseln Sie in den Netzbetrieb. HINWEIS Gefahr von Sachschäden! Akkus müssen regelmäßig geladen werden um eine Tiefentladung zu verhindern. -
Seite 19: Reinigung
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Reinigen Sie das Gerät mit einem feuchten, sauberen Tuch. HINWEIS Gefahr vor Sachschäden! Unsachgemäße Reinigung kann zu Beschädigungen bis hin zum Komplettausfall der... -
Seite 20: Entsorgung
Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Gerät auf Beschädigung prüfen Gerät reinigen (s. „Reinigung“) Bei Schäden und fehlenden Komponenten wenden Sie sich bitte an einen zertifizierten Servicepartner oder an den Hersteller. ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. •... - Seite 21 English Edition / Version: 1/2019 Creation date: 2019 © Kummert GmbH Albert-Einstein-Str. 8 D - 97447 Gerolzhofen This manual and all information, photos and drawings contained herein are subject to intellectual property rights by Kummert GmbH. Their use is permitted while utilizing the devices. Any use beyond that is prohibited without the manufacturer‘s written...
- Seite 22 Adjusting the tab ............................ 31 Preparation for operation with a reel or a cable drum ..............32 Connect a reel/ cable drum or an adapter to Profi HD ..............33 Attach, remove and adjust an umbrella holder ................34 Transporting and attaching the anti-glare shields ................. 35 Operation ..........................
-
Seite 23: Introduction
INTRODUCTION About the manual The manual ensures the safe operation of the devices and must be kept in the devices‘ close proximity, immediately accessible for any personnel. All personnel are to carefully read and understand this manual before taking up work. As a precondition for safe operation, all safety instructions and operational procedures given in this manual must be observed. -
Seite 24: Safety
Certified Service Center. CAUTION Accident hazard! Profi HD is wheels equipped which makes it mobile. If it is not adequately secured, it could start moving and pose danger to passers-by and road users. • Always lock the wheel lock. - Seite 25 • Protect the device from excessive heat and sunlight. • Charge the batteries exclusively with cables and power supplies offered by Kummert. WARNING Magnetic parts! The device contains magnetic parts at the connection between the base and the Tab and between the base and the screen holder.
-
Seite 26: Preparation
The delivery is to be inspected for completeness and possible transport damage immediately upon receipt. Report transport damages to the carrier immediately. The standard scope of delivery includes: • Profi HD • Protective cap for the connection socket • Tripod stool •... -
Seite 27: Product Description
Protection category IP54 Lithium-ionen-battery 16,5 V; 7,5 Ah Max. operating time (battery) approx. 3,5 hours Charging time (battery) approx. 1 hour Operating temperature 0° to 35° Storage temperature -10° to 40° Components Profi HD Umbrella holder (Illustrated without umbrella) Glare shield... -

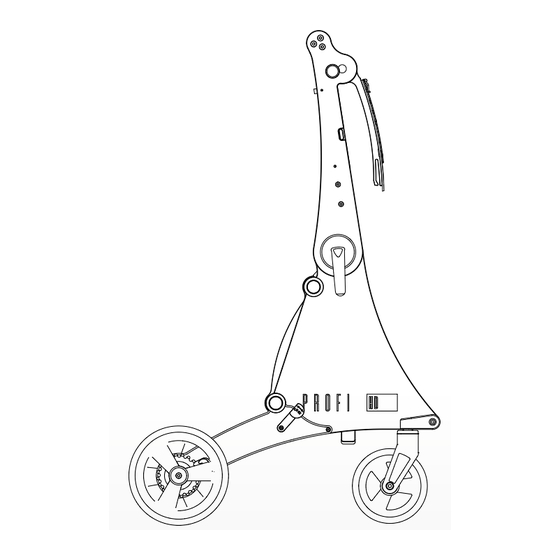

Seite 28: Profi Hd
Profi HD Front Side Oblique view... -
Seite 29: Umbrella Holder
Monitor cover Carrying handle Handle Magnetic mounting Locking pin Brake lever Tab connection m Power plug Rotary handle Reel/ cable drum connection socket Cable rewind knob Wifi box Power supply connection Load Tab button Wheels Suspension for a reel or a cable drum with magnetic mounting Umbrella holder (Illustration without umbrella) -
Seite 30: Locking Brake
Removing and inserting the Tab EasyTab or proTab is required to operate the Profi HD. The respective tab is inserted into the Profi HD. To insert the Tab, hold it on both sides with both hands. -
Seite 31: Adjusting The Tab
In order to remove the Tab hold it on both sides with both hands. Pull the purple latches on the back with your fingers outwards. Lift the Tab off. Slide the latches back slowly. Adjusting the tab The device can be operated in diff erent working positions. -
Seite 32: Preparation For Operation With A Reel Or A Cable Drum
The device is compatible with all digital reels and cable drums from Kummert GmbH. Most analog reels and cable drums can be connected to the device using an adapter (available as an option). -
Seite 33: Connect A Reel/ Cable Drum Or An Adapter To Profi Hd
Cable drum Connect a reel/ cable drum or an adapter to Profi HD Connect the 6-pin plug of the reel/cable drum or of the adapter to the 6-pin socket of the base unit. Make sure that the plug is positioned correctly. For this purpose, the red dot on the plug has to be aligned with the red dot on the socket. -
Seite 34: Attach, Remove And Adjust An Umbrella Holder
The screen protects the device and the inspector from light rain and sunlight. To attach the umbrella to the Profi HD, place the upper and then the lower magnet of the umbrella holder one after another on the holder of the Profi HD. -
Seite 35: Transporting And Attaching The Anti-Glare Shields
Profi HD. The anti-glare protection is fitted under the cover of the Profi HD. Slide the anti- glare shield into the hinge slots (1) of the cover. Magnets provide additional support. -
Seite 36: Operation
OPERATION The entire system is commissioned and operated via easyTab or proTab. Please read the instruction manual of the respective tab for this. Mains operation Connect the power plug to a suitable power source. If there is no suitable power source available, the device can be operated by the integrated battery. -
Seite 37: End Of Work
NOTE Risk of data loss! Interruptions to the power supply disrupt the operation of the device and can lead to malfunctions and data loss. • Ensure that the battery has sufficient capacity or switch to mains operation. NOTE Risk of property damage! Batteries must be charged regularly to avoid full discharge. -
Seite 38: Cleaning
For other faults, repair requests, spare part orders and other questions, please contact your supplier or our service team: Phone: +49 (0) 9382 9727 - 700 E-M ail: service@kummert.de CLEANING Clean the device with a damp, clean cloth. NOTE Risk of property damage! Improper cleaning can lead to damage or even complete failure of the equipment. -
Seite 39: Disposal
Clean the device (see above. „Cleaning“) In case of damage and missing components, please contact certified service partner or the manufacturer. Phone: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de DISPOSAL NOTE Danger to environment! Incorrect disposal may cause dangers to the environment. •... - Seite 40 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 Fax +49 (0) 9382 9727 - 900 info@kummert.de www.kummert.de Vertrieb durch Distributor...
