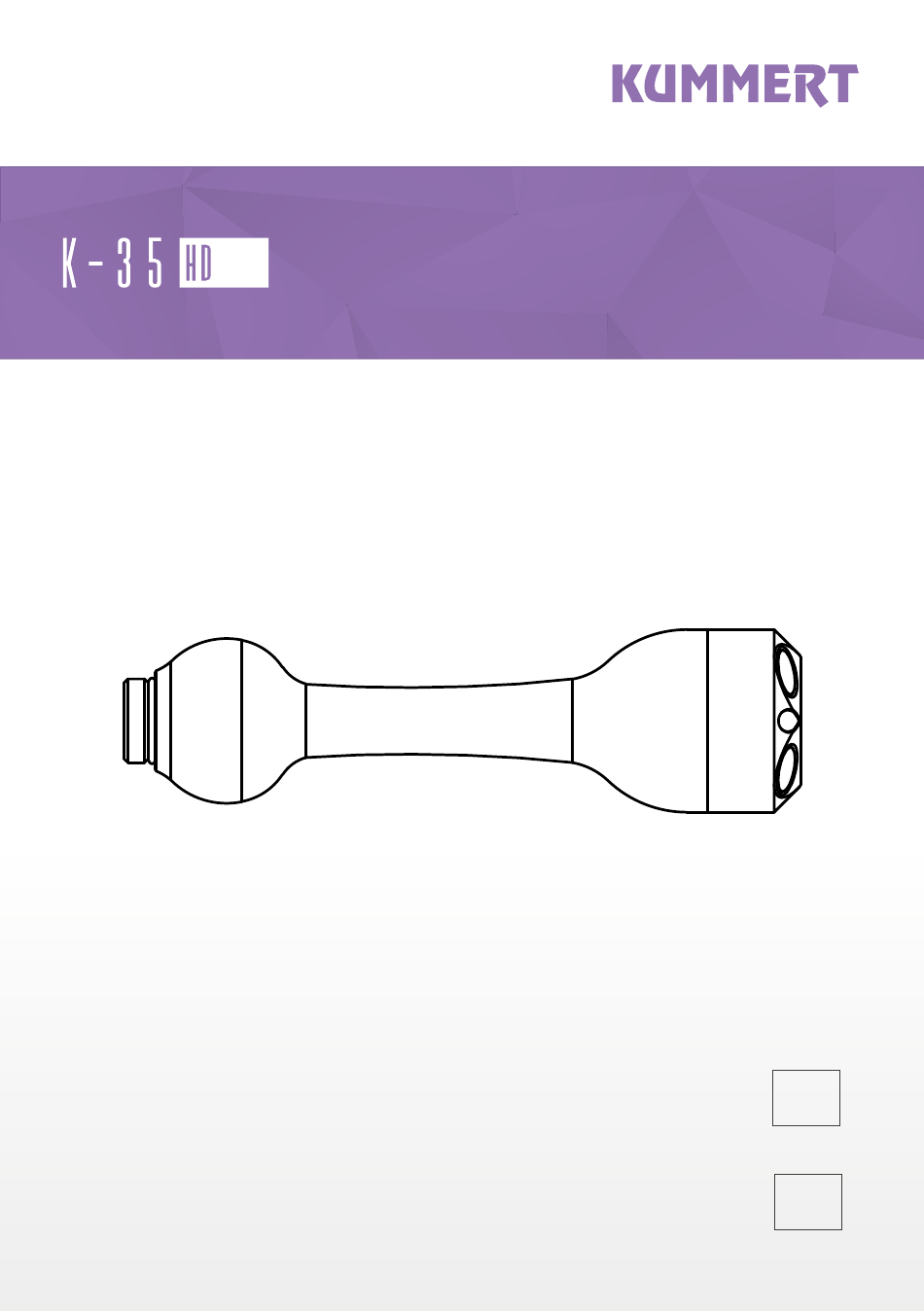

- Seite 1 BEDIENUNGSANLEITUNG K-35 HD INSTRUCTION MANUAL K-35 HD...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Kurzbeschreibung K-35 HD ........................7 Technische Daten ............................ 7 Komponenten ............................7 Montage ............................ 8 Demontage ..........................8 Bedienung proTab ........................8 can3D Bedienpanel ........................ -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transtportschäden direkt beim Transporteur. Der Standard-Lieferumfang der K-35 HD beinhaltet: • K-35 HD •... -
Seite 7: Produktbeschreibung
PRODUKTBESCHREIBUNG Kurzbeschreibung K-35 HD Die K-35 HD wird in Rohren ab einem Durchmesser von DN50 eingesetzt. Geblitzte LEDs sorgen für eine hervorragende Ausleuchtung und absolut scharfe Bilder. Das 1:1-Format ist ideal um die zumeist runden Rohrleitungen perfekt abzubilden. Der integrierte Ortungssender erlaubt es dem Inspekteur, die Kamera jederzeit während der Inspektion zu... -
Seite 8: Montage
Schiebemodus und den Feststellungsmo- dus. Um zwischen beiden Modi zu wechseln, drücken Sie auf den 3D-Joystick. TIPP Die Software can3D unterstützt Sie bei der Bedienung der K-35 HD am Profi HD. ® Für mehr Informationen lesen Sie die Bedienungsanleitung can3D ®... -
Seite 9: Can3D ® Bedienpanel
can3D BEDIENPANEL ® 1 Kamera abmelden 5 Ortungssender 2 Bild automatisch zentrieren 6 Kamera Einstellungen 3 Blitzlicht 7 Modus Pfeil: Schieben 4 Kontinuierliche Verlaufsmessung Auge: Feststellung Easy HD/ easyTab BEDIENPANEL 1 Kamera abmelden 5 Helligkeit - 2 Blitzlicht 6 Zoom + 3 Kamera Einstellungen 7 Zoom - 4 Helligkeit +... -
Seite 10: Hilfe Bei Störungen
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Kamerabuchse mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fließendem Wasser. HINWEIS Gefahr vor Sachschäden! -
Seite 11: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Seite 12: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieben einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Seite 24 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
