Inhaltszusammenfassung für Kummert CamFlex HD
- Seite 1 BEDIENUNGSANLEITUNG CamFlex ® INSTRUCTION MANUAL CamFlex ® Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
INHALT Einführung ..........................4 Zu dieser Anleitung..........................4 Symbolerklärung ............................4 Sicherheit ..........................5 Bestimmungsgemäßer Gebrauch ......................5 Zielgruppe ..............................5 Sicherheitshinweise ..........................5 Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Kurzbeschreibung CamFlex HD...................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
WARNUNG Blendgefahr! Die LEDs der Kameras können die Augen blenden. • Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten VORBEREITUNG Lieferung TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. -
Seite 7: Produktbeschreibung

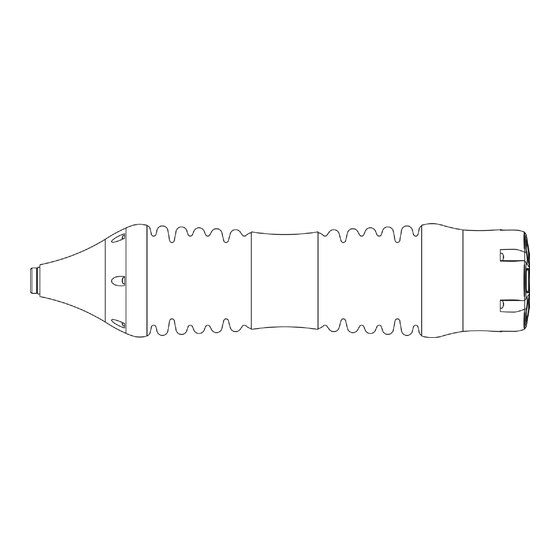

PRODUKTBESCHREIBUNG Kurzbeschreibung CamFlex ® Das stets aufrechte HD-Bild im Format 1:1 bildet die Rohrleitung ideal ab. Die Helligkeit regelt sich im Automatikmodus selbstständig, so dass eine ideale Ausleuchtung gewährleistet ist. Selbstverständlich kann die Helligkeit, genauso wie der motorische Fokus, auch manuell eingestellt werden. -
Seite 8: Komponenten
Komponenten 1 Kamerabuchse 2 Ortung 3 Faltenbalg 4 Kamerakopf MONTAGE Zum Betrieb der Kamera muss sie über eine Haspel mit einem Grundgerät verbunden sein. Entfernen Sie hierfür ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 4-poligen Stecker der Haspel. Achten Sie auf die korrekte Position der Kontakte. -
Seite 9: Profi 3
Profi 3+ Helligkeit regeln Drehen Sie den Drehknopf nach links oder rechts bis die gewünschte Helligkeit erreicht ist. Fokus regeln Drehen Sie den 3D-Joystick nach links um einen näheren Bereich und nach rechts um einen weiter entfernten Bereich scharf zu stellen. Inspektionsmodus wechseln Die CamFlex HD verfügt über zwei... - Seite 10 Fokus regeln Drehen Sie den 3D-Joystick nach links um einen näheren Bereich und nach rechts um einen weiter entfernten Bereich scharf zu stellen. Inspektionsmodus wechseln Die CamFlex HD verfügt über zwei ® Inspektionsmodi, den Navigieren-Modus und den Betrachten-Modus. Um zwischen beiden Modi zu wechseln, drücken Sie auf den 3D-Joystick.
-
Seite 11: Can3D ® Bedienpanel
can3D Bedienpanel ® 1 Status Kamera 5 Helligkeit Lila: Kamera an Oben: hell Nicht sichtbar: Kamera aus Unten: dunkel 2 Status Ortung 6 Fokus Lila: Ortung an Oben: weit Schwarz: Ortung aus Unten: nah 3 Beleuchtung 7 Zoom Lila: Blitzlicht Oben: max. -
Seite 12: Inspektionsmodi
WARNUNG Gefahr photosensitiver Anfälle! Während des Betriebs der Kamera werden die LEDs geblitzt. Dies kann bei lichtempfi ndlichen Personen zu epileptischen Anfällen oder Bewusstseinsstörungen führen und kann auch Personen betreff en, die nicht an Epilepsie erkrankt sind. Daher unbedingt Folgendes beachten: •... -
Seite 13: Arbeitsende
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Kamerabuchse mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fl ießendem Wasser. HINWEIS Gefahr vor Sachschäden! -
Seite 14: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Seite 15: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieb einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. -
Seite 30: Notizen
NOTIZEN Downloaded from www.Manualslib.com manuals search engine... -
Seite 31: Notes
NOTES Downloaded from www.Manualslib.com manuals search engine... - Seite 32 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor Downloaded from www.Manualslib.com manuals search engine...
