- Seite 1 CamFlex ® BEDIENUNGSANLEITUNG CamFlex ® INSTRUCTION MANUAL CamFlex ® Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Kurzbeschreibung ............................ 7 Technische Daten ............................ 7 Komponenten ............................8 Montage ............................ 8 CamFlex mit Aal verbinden ......................... 8 ® Demontage ..........................8 CamFlex vom Aal trennen ........................8 ® Bedienung ..........................9 Inspektion .............................. -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und die Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transtportschäden direkt beim Transporteur. Der Standard-Lieferumfang der CamFlex beinhaltet: ® • CamFlex ®... -
Seite 7: Produktbeschreibung
PRODUKTBESCHREIBUNG Kurzbeschreibung Die CamFlex kann sich von gerader Lage auf bis zu 90° in jede Richtung verformen und ® erreicht so nahezu alle Seiteneinläufe von DN100 bis DN200. Selbst 90°-Bögen navigiert die Kamera ab DN125 mühelos. Die CamFlex ist mit Sensoren ausgestattet, die punktuell Daten zur Erstellung eines ®... -
Seite 8: Komponenten

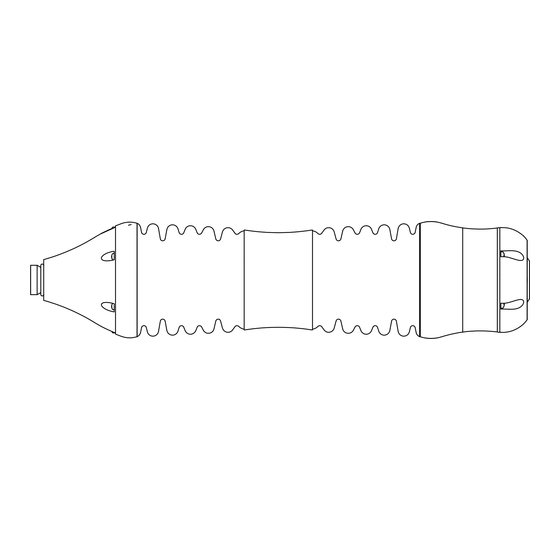

Komponenten 1 Anschlussbuchse Aal 2 Faltenbalg 3 Kamerakopf MONTAGE CamFlex mit Aal verbinden ® Entfernen Sie ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 6-poligen Stecker des Aals. Achten Sie auf die korrekte Position der Kontakte. Ziehen Sie die Verschraubung des Steckers handfest an. -
Seite 9: Bedienung
BEDIENUNG Inspektion Die Kamera wird an einem Aal in die Rohrleitung geschoben und bei Bögen, Abzweigen und Hindernissen über den Joystick gesteuert. Hierbei befindet sich die Kamera im Normalbetrieb. In dieser Betriebsart reagiert sie schnell und richtet sich gerade aus wenn der Joystick losgelassen wird. -
Seite 10: Hilfe Bei Störungen
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Steckverbindungen mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fließendem Wasser. HINWEIS Gefahr von Sachschäden! -
Seite 11: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Seite 12: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieben einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Seite 24 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 Fax +49 (0) 9382 9727 - 900 info@kummert.de www.kummert.de Vertrieb durch Distributor Downloaded from www.Manualslib.com manuals search engine...
