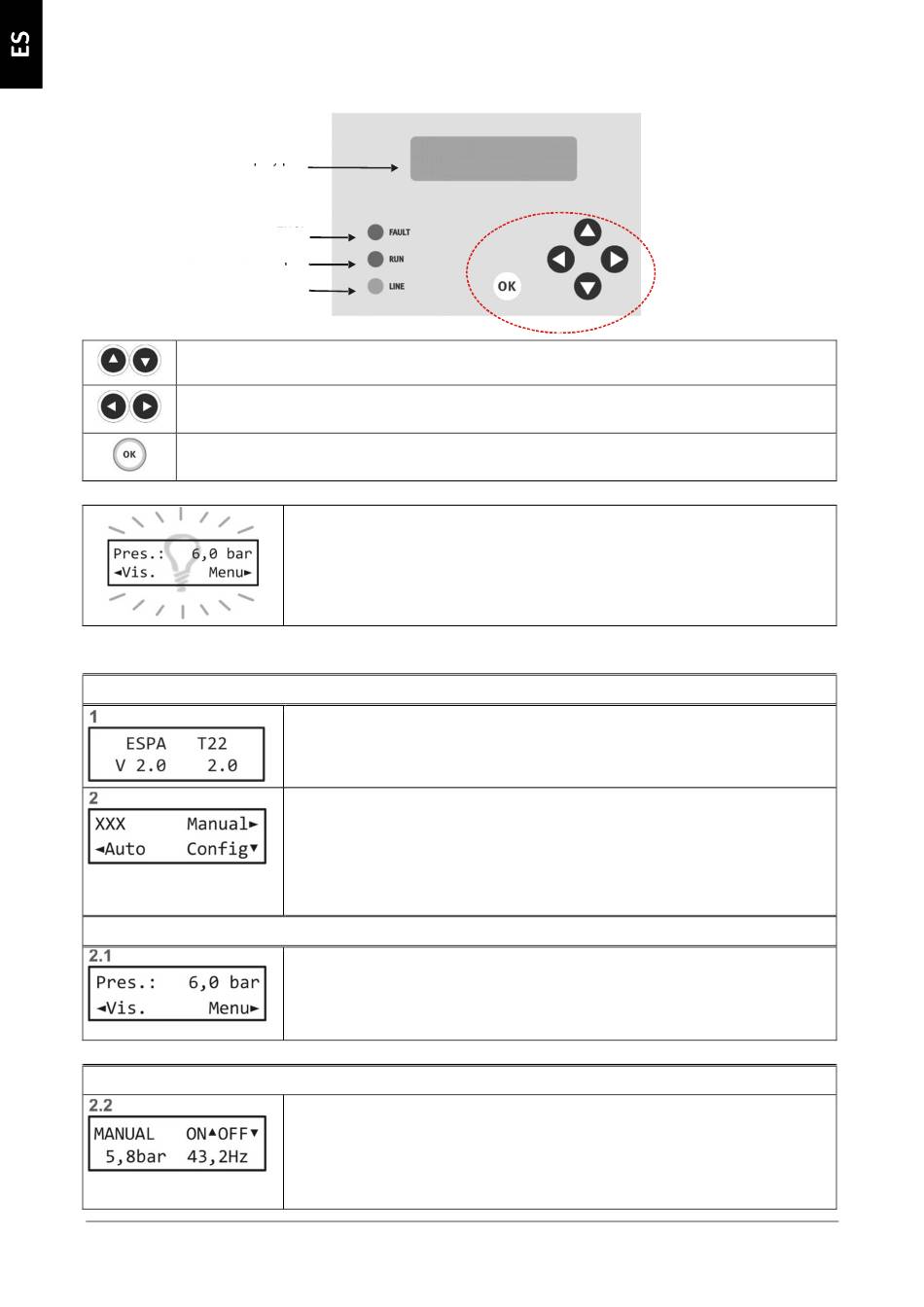

5.2) Navegación. 5.2) Navegación. 5.2) Navegación. 5.2) Navegación.
Pantalla display para
visualización de menús
Ver descripción en pantalla
En intermitencia = bomba en espera
Fijo = bomba en funcionamiento
Suministro de corriente conectado
Navegación entre menús.
Variación del parámetro que está en intermitencia.
Navegación a submenú.
Confirmación de los cambios.
Retorno a la pantalla general desde visualización de parámetros.
5.3) Descripción de menús. 5.3) Descripción de menús. 5.3) Descripción de menús. 5.3) Descripción de menús.
PANTALLAS INICIALES PANTALLAS INICIALES PANTALLAS INICIALES PANTALLAS INICIALES

PANTALLA PRINCIPAL

PANTALLA PRINCIPAL
PANTALLA PRINCIPAL PANTALLA PRINCIPAL

FUNCIONAMIENTO MANUAL

FUNCIONAMIENTO MANUAL FUNCIONAMIENTO MANUAL FUNCIONAMIENTO MANUAL
Error
Retroiluminación Retroiluminación Retroiluminación Retroiluminación
La pantalla display es retroiluminada para una mejor lectura.
Para ahorrar energía, la retroiluminación se apaga en 60 segundos sin pulsar
ninguna tecla.
Para activar la retroiluminación, pulsar OK
Sin retroiluminación no actúa ninguna otra tecla.
Pantalla de presentación Pantalla de presentación Pantalla de presentación Pantalla de presentación
Aparece durante unos segundos, en el momento de la puesta en marcha del equipo.
Indica: modelo y versiones de los software de control y de potencia.
Pantalla de inicio Pantalla de inicio
Pantalla de inicio Pantalla de inicio
No se activa la bomba.
XXX: MST MST = Master / SLV SLV = Slave.
MST MST SLV SLV
Para arranque manual de la bomba, pulsar ► (Manual)
Para funcionamiento automático, pulsar ◄ (Auto)
Para configuración de parámetros, pulsar ▼ (Config)
Se muestra la presión de la instalación. El equipo se pondrá en marcha de forma
automática, según sea necesario.
Para visualización de parámetros, pulsar ◄ (Vis)
Para retorno a pantalla de inicio, pulsar ► (Menu)
Se muestran la presión de la instalación y la frecuencia de funcionamiento.
Pulsar ▲ ON para activar bomba. El arranque se efectúa siempre a 25Hz.
Pulsar ▼ OFF para parar bomba.
Pulsar ◄ o ► para variar la frecuencia.
Pulsar OK OK para salir de la pantalla.
OK OK
