Die elektrischen Anschluss vornehmen und
das Luftabzugsrohr anschließen; Die Decken-
abzugshaube in die Aussparung einsetzen
und dabei die Gewindestangen in die Boh-
rungen einführen (Zeichng. 6).
Der äußere Rand der Abzugshaube muss
perfekt an der Hängedecke anliegen. Die
mitgelieferten Metallplättchen in die Gewin-
destangen einsetzen und mit den Muttern
festschrauben, wobei darauf geachtet wer-
den muss, dass sie richtig angezogen werden
(Zeichng. 7); die Fettfilter wieder in ihre Auf-
nahme einsetzen und die Abdeckungen der
Fettfilter wieder anbringen.
E200/150 – E200/110 – E205/110 V1100
MIT INNEN-MOTOR
Die Modelle mit Innen-Motor verfügen über
die gleichen Installations-Kriterien des Mo-
dells External-Motor (EM), mit einigen Ab-
wandlungen.
Die nicht benutzte Öffnung mit dem dazu be-
stimmten Verschluss schließen.
Unter Berücksichtigung dieser Angaben die
Installation so fortführen wie bei Modell Ex-
ternal-Motor beschrieben.
E210/150 V1350 – E210/110 V110 - E290/90
V1350 (Innen-Motor)
In der Doppeldecke eine Öffnung in den fol-
genden Größen durchführen:
E210/150 V1350:
Mindestabstand von 330mm zwischen der
Decke und der Doppeldecke;
E210/110 V1100:
Mindestabstand von 330mm zwischen der
Decke und der Doppeldecke.
E290/90 V1350:
Mindestabstand von 330mm zwischen der
Decke und der Doppeldecke.
Man kann die Seite der Dunstabzugshau-
be, aus der die abgesaugte Luft ausgelassen
wird, auswählen, indem Sie die acht Befesti-
gungsschrauben von der Absauggruppe ent-
fernen (wie in Zeichng. 11), die Absauggrup-
pe herausnehmen und den Elektro-Verbinder
trennen; die Abdeckung für den gewünschten
Luftaustritts entfernen und die Absauggrup-
pe anschließen.
Den Strom einschalten und die vorher ent-
fernten Schrauben wieder befestigen.
Die nicht genutzte Abzugsöffnung mit der
Abdeckung schließen.
Die Installation wie bei Modell E200/150,
E200/110 und E280/90 fortsetzen.
1465x965mm mit einem
1065x665mm mit einem
865x405mm mit einem
E210/150 V1350 – E210/110 V1350
(External Motor)
In der Doppeldecke eine Öffnung in den fol-
genden Größen durchführen:
E210/150 V1350: 1465x965mm mit einem
Mindestabstand von 330mm zwischen der
Decke und der Doppeldecke;
E210/110 V1350: 1065x665mm mit einem
Mindestabstand von 330mm zwischen der
Decke und der Doppeldecke;
Man kann die Seite der Dunstabzugshaube
aus der die abgesaugte Luft ausgelassen wird
auswählen, indem Sie die acht Befestigungs-
schrauben vom Absaug-Flansch entfernen,
(wie in Zeichng. 12) und den Flansch in der
gewünschten und im Voraus abgedeckten
Seite einsetzen.
Die nicht genutzte Abzugsöffnung mit der
Abdeckung schließen.
Die Installation wie bei Modell E200/150 und
E200/110 fortsetzen.

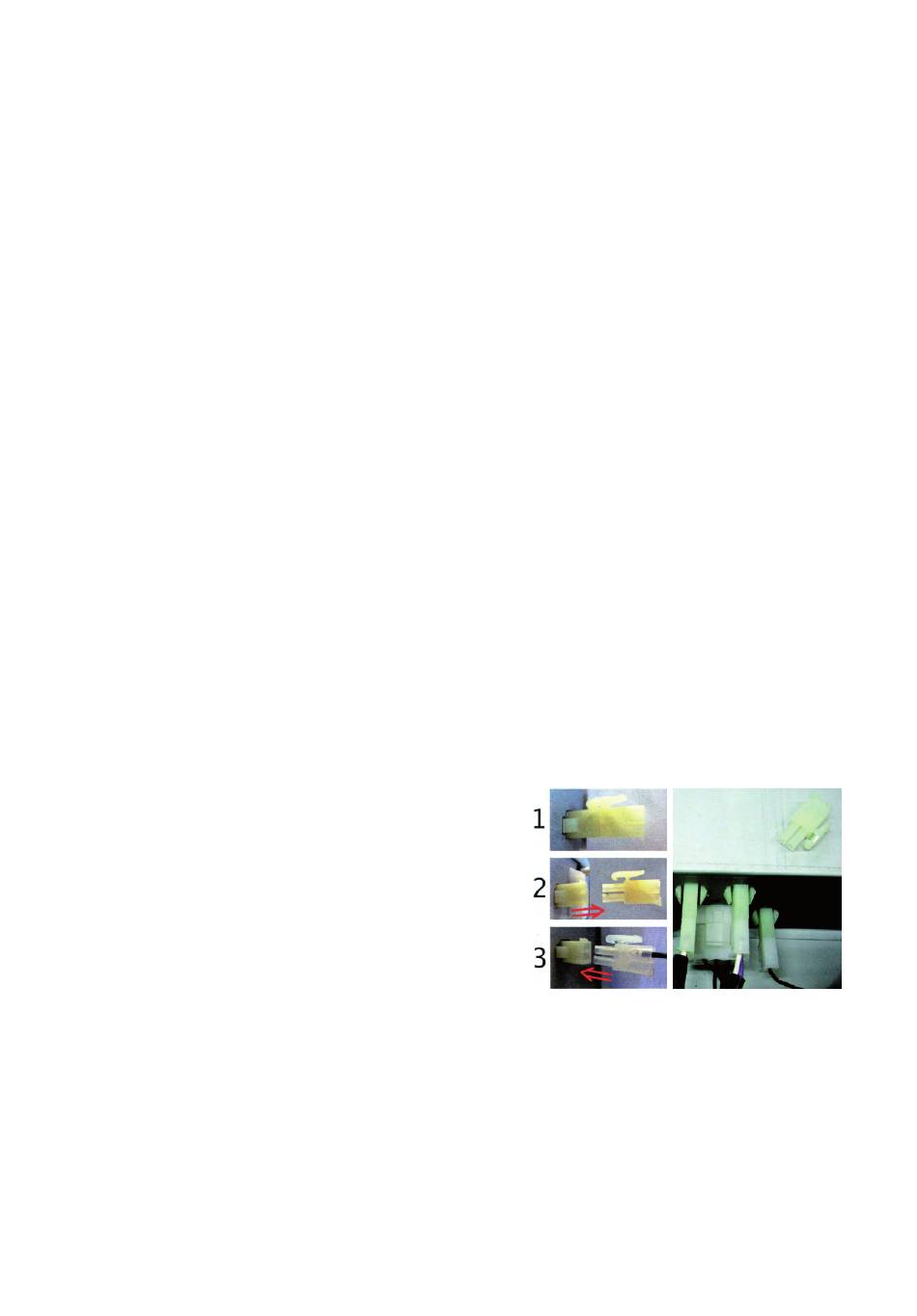

ACHTUNG! Bei den Versionen mit Außen-
motor V1800 oder V2300 das Motorkabel
mit besonderer Vorsicht an das Steuerge-
rät anschließen. ES MUSS EIN ENDVERBIN-
DER vom Steuergerät ABGENOMMEN WER-
DEN, siehe beigefügte Abbildung.
Diese Motoren besitzen 2 Verbinder, einen
6-Weg- und einen 2-Weg-Verbinder. Vor
Anschluss des 2-Weg-Verbinders einen
Endverbinder vom Steuergerät entfernen,
da der Motor sonst nicht korrekt funktio-
niert.
