Effectuer le branchement électrique et re-
lier le tube d'évacuation de l'air; introduire
la hotte dans la niche en faisant entrer les
barres filetées dans les trous (Des. 6), le bord
externe de la hotte doit coïncider parfaite-
ment avec le faux-plafond. Introduire dans
les barres filetées les plaquettes fournies en
dotation et les écrous en faisant attention de
la tirer correctement (Des. 7); ensuite fixer la
hotte avec les vis fournies en dotation.
E200/150 – E200/110 – E205/110 V1100
AVEC MOTEUR A BORD
Les modèles avec moteur à bord compren-
nent les mêmes critères d'installation de la
version External Motor (EM), avec quelques
différences.
Fermer le trou non utilisé avec le bouchon
approprié. Tenant compte de ces aspects,
procédez l'installation comme indiqué pour
la version External Motor.
E210/150 V1350 – E210/110 V110 - E290/90
V1350 (moteur à bord)
Réaliser un faux plafond avec une ouverture
ayant les dimensions suivantes:
E210/150 V1350: 1465x965mm avec dis-
tance minimum de 330mm entre plafond et
faux plafond;
E210/110 V1100: 1065x665mm avec dis-
tance minimum de 330mm entre plafond et
faux plafond;
E290/90 V1350: 865x405mm avec distance
minimum de 330mm entre plafond et faux
plafond;
Choisir le côté de la hotte par lequel l'air sera
évacué.
Enlever les huit vis de serrage du groupe d'as-
piration, comme indiqué dans la fig. 11, reti-
rer le groupe d'aspiration en débranchant le
connecteur électrique, enlever le bouchon de
fermeture de la sortie d'air que vous voulez uti-
liser et y placer le groupe d'aspiration. Rétablir
le branchement électrique et serrer avec les vis
précédemment enlevées. Mettre le bouchon sur
le trou pour la sortie d'air non utilisé.
Procéder l'installation comme indiqué pour la
version E200/150, E200/110 e E280/90.
E210/150 V1350 – E210/110 V1350
(External Motor)
Réaliser un faux plafond avec une ouverture
ayant les dimensions suivantes:
V1350: 1465x965mm avec dis-
E210/150
tance minimum de 330mm entre plafond et
faux plafond;
E210/110 V1350: 1065x665mm avec dis-
tance minimum de 330mm entre plafond et
faux plafond.
Choisir le côté de la hotte par lequel l'air sera
évacué.
Enlever les huit vis de serrage du collet sortie
d'air, comme indiqué dans la fig. 12, puis posi-
tionner-le dans le côté choisi où précédemment
vous avez enlever le bouchon. Mettre le bou-
chon sur le trou pour la sortie d'air non utilisé.
Procéder l'installation comme indiqué pour la
version E200/150 et E200/110.

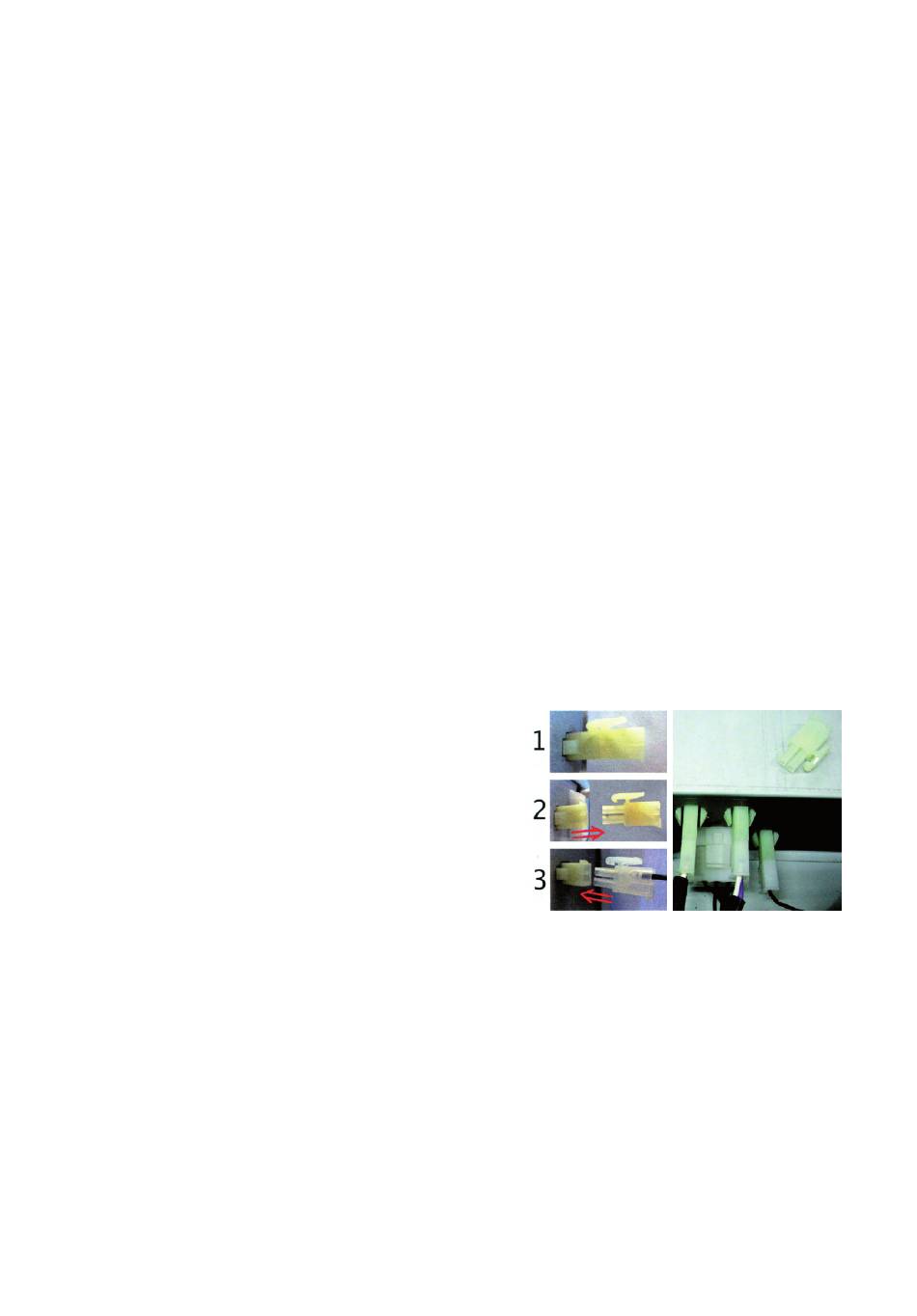

ATTENTION! Pour les versions avec mo-
teur externe V1800 ou V2300, prêter la
plus grande attention quand on branche
le câble du moteur à la centrale. IL FAUT
EXTRAIRE UNE BORNE DE CONNEXION de
la centrale, voir image jointe. Ces moteurs
ont 2 connecteurs, un à 6 voies et l'autre à
2 voies. Avant de brancher celui à 2 voies,
extraire un une borne de connexion de la
centrale, autrement le moteur ne fonction-
nera pas correctement.
