2.4 Die Main-Sektion

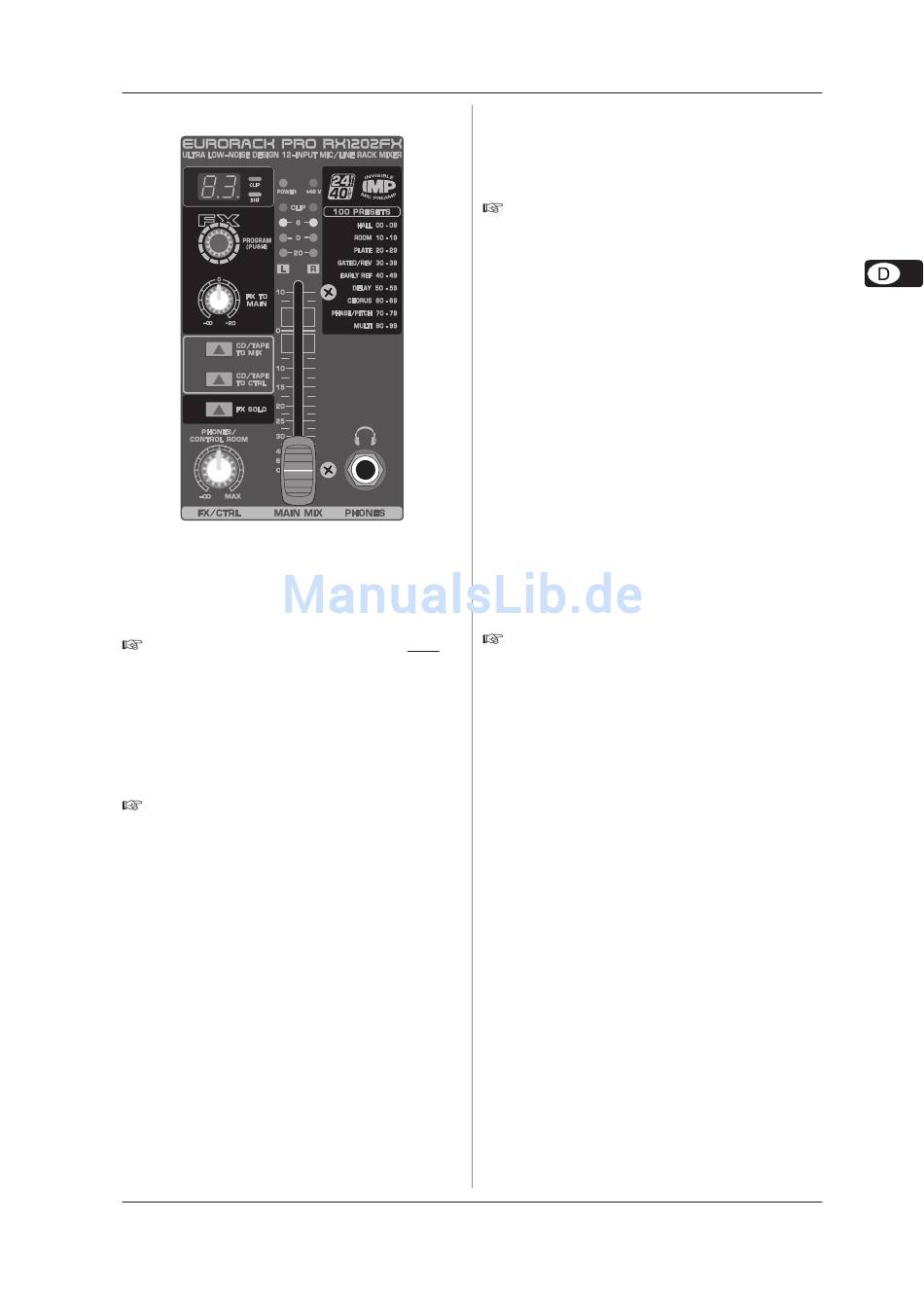

Abb. 2.4: Die Bedienungselemente in der Main-Sektion
+48 V
Die rote "+48 V"-LED leuchtet, wenn die Phantomspeisung
eingeschaltet ist. Die Phantomspeisung ist zum Betrieb von
Kondensatormikrofonen erforderlich und wird mit dem auf der
Rückseite liegenden PHANTOM ON-Schalter aktiviert.
Schließen Sie alle benötigten Mikrofone an, bevor Sie
die Phantomspeisung einschalten. Verbinden Sie
keine Mikrofone mit dem Mischpult oder trennen Sie
keine Mikrofone vom Pult, während die Phantom-
speisung eingeschaltet ist. Außerdem sollten die
Monitor/PA-Lautsprecher stumm geschaltet werden,
bevor Sie die Phantomspeisung in Betrieb nehmen.
Warten Sie nach dem Einschalten ca. eine Minute,
bevor Sie die Eingangsverstärkung einstellen, damit
sich das System vorher stabilisieren kann.
Achtung! Verwenden Sie keinesfalls unsym-
metrisch beschaltete XLR-Verbindungen (PIN 1 und
3 verbunden) an den MIC-Eingangsbuchsen, wenn
Sie die Phantomspeisung in Betrieb nehmen wollen.
POWER
Die blaue POWER-LED leuchtet, wenn das Gerät mit dem
Netz verbunden und bertriebsbereit ist.
PEGELANZEIGE
Die 4-Segment-Pegelanzeige gibt Ihnen stets einen genauen
Überblick über die Stärke des jeweils angezeigten Signals.
Aussteuerung:
Zum Einpegeln sollten Sie den Kanal-Fader der Eingangskanäle
in 0 dB-Stellung bringen und mit dem TRIM-Regler die
Eingangsverstärkung so weit anheben, dass ein Pegel von
maximal 0 dB angezeigt wird.
Bei der Aufnahme mit Digitalrekordern sollten die Peak-Meter
des Rekorders 0 dB nicht übersteigen. Im Gegensatz zur
Analogaufnahme führen bereits kleinste Übersteuerungen zu
unangenehmen digitalen Verzerrungen.
2. BEDIENUNGSELEMENTE UND ANSCHLÜSSE
EURORACK PRO RX1202FX
Bei Analogaufnahmen sollten die VU-Meter des Aufnahmegeräts
bis ca. +3 dB bei tieffrequenten Signalen (z. B. Bass Drum)
ausschlagen. VU-Meter neigen bei Frequenzen über 1 kHz
aufgrund ihrer Trägheit dazu, den Signalpegel zu gering anzuzeigen.
Bei Instrumenten wie einer Hi-Hat sollten Sie deshalb nur bis -10 dB
aussteuern. Snare Drums sollten bis ca. 0 dB ausgesteuert werden.
Die CLIP-LEDs Ihres EURORACK zeigen den Pegel
weitestgehend frequenzunabhängig an. Empfehlens-
wert ist ein Aufnahmepegel von 0 dB für alle Signalarten.
MAIN MIX
Mit dem MAIN MIX-Fader können Sie die Lautstärke des Main
Outs einstellen.
PHONES
Die Buchse dient zum Anschluss eines Kopfhörers. Der
Lautstärkepegel wird über den PHONES/CONTROL ROOM-Regler
eingestellt.
PHONES/CONTROL ROOM
Über den PHONES/CONTROL ROOM-Regler bestimmen Sie den
Pegel der CTRL OUT- und PHONES-Ausgänge.
FX SOLO
Wenn Sie auf Ihrem Kopfhörer bzw. auf den Monitorlaut-
sprechern nur das Effektsignal abhören wollen, dann drücken Sie
den FX SOLO-Schalter. Das Signal des Effektgeräts kann nun
alleine abgehört werden, das Main Mix- bzw. CD/Tape-Signal ist
an den PHONES- und CTRL OUT-Ausgängen nicht mehr hörbar.
CD/TAPE TO CTRL
Drücken Sie den CD/TAPE TO CTRL-Schalter, um den
CD/TAPE-IN auch auf
(CTRL OUT/PHONES) zu legen. Eine typische Studioanwendung
dieser Funktion ist die Aufnahme von Musik in eine Digital Audio
Workstation (DAW) bei gleichzeitiger Wiedergabe (siehe Kap.
3.1).
Wenn Sie über den CD/TAPE OUT ein Signal
aufnehmen, und dieses zeitgleich über den CD/TAPE
IN abhören wollen, so darf der CD/TAPE TO MIX-
Schalter nicht gedrückt sein. Auf diese Weise würde
eine Feedback-Schleife entstehen, da dieses Signal
über den Main Mix wieder am CD/TAPE OUT ausge-
spielt werden würde. Bei dieser Anwendung sollten
Sie das CD/TAPE-Signal mit Hilfe des CD/TAPE TO
CTRL-Schalters auf die Monitorlautsprecher bzw.
Kopfhörer legen. Im Gegensatz zum Main Mix
werden diese Signale nicht am CD/TAPE OUT
ausgespielt.
CD/TAPE TO MIX
Wenn der CD/TAPE TO MIX-Schalter gedrückt ist, wird der
CD/Tape-Eingang auf den Main Mix geschaltet und dient somit als
zusätzlicher Eingang für Bandeinspielungen, MIDI-Instrumente oder
sonstige Signalquellen, die keiner weiteren Bearbeitung bedürfen.
den Monitorausgang
