EURORACK PRO RX1202FX
2.5 Digitaler Effektprozessor
CLIP
SIG

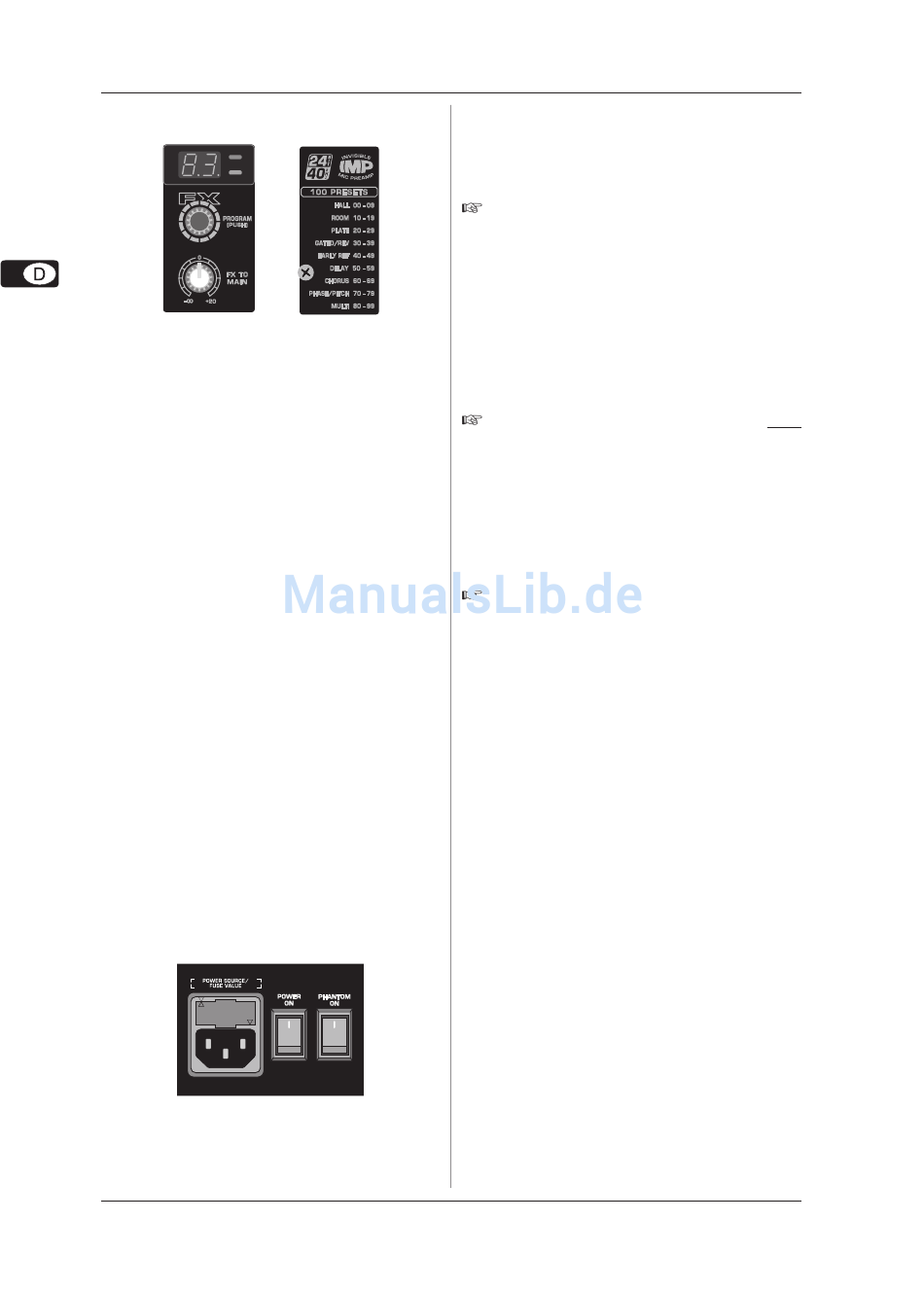

2.5: Die Effektsektion
100 ERSTKLASSIGE EFFEKTE
Das EURORACK RX1202FX verfügt über einen eingebauten
digitalen Stereoeffektprozessor. Dieser Effektprozessor bietet
Ihnen eine Fülle von Standardeffekten wie z. B. Hall, Chorus,
Flanger, Delay und diverse Kombinationseffekte. Über die FX-
Regler in den Kanälen können Sie den Effektprozessor mit
Signalen speisen. Das integrierte Effektmodul hat den Vorteil,
dass es nicht verkabelt werden muss. Damit wird die Gefahr
von Brummschleifen oder ungleichen Pegeln von vornherein
ausgeschlossen und so die Handhabung wesentlich vereinfacht.
SIG und CLIP LED
Die SIG LED am Effektmodul zeigt ein anliegendes Signal mit
ausreichend hohem Pegel an. Sie sollte stets aufleuchten. Achten
Sie jedoch darauf, dass die CLIP LED nur bei Pegelspitzen aufleuchtet.
Leuchtet sie konstant, übersteuern Sie den Effektprozessor und
es kommt zu unangenehmen Verzerrungen. Sollte dies der Fall
sein, regeln Sie die FX-Regler in den Kanälen etwas zurück.
PROGRAM
Der PROGRAM-Regler besitzt zwei Funktionen: durch Drehen
des PROGRAM-Reglers wählen Sie eine Effektnummer an. Das
Display zeigt blinkend die Nummer des gerade eingestellten Presets
an. Um das ausgewählte Preset zu bestätigen, drücken Sie den
PROGRAM-Regler; das Blinken hört auf.
FX TO MAIN
Mit dem FX TO MAIN-Regler wird das Effektsignal in den Main
Mix eingespeist. Steht der Regler auf Linksanschlag, ist kein
Effektsignal im Summensignal des Mischpults zu hören. Wählen
Sie diese Stellung, wenn Sie ein externes Effektgerät am FX-
Ausgang verwenden wollen.
Im Anhang finden Sie eine Übersicht aller Presets des Multi-
effektprozessors.
2.5 Spannungsversorgung, Phantomspeisung
und Sicherung
SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE
Die Netzverbindung erfolgt über eine IEC-Kaltgerätebuchse.
Sie entspricht den erforderlichen Sicherheitsbestimmungen. Ein
passendes Netzkabel gehört zum Lieferumfang. Beim Ersetzen
der Sicherung sollten Sie unbedingt den gleichen Typ verwenden.
Abb. 2.6: Spannungsversorgung und Sicherung
POWER-Schalter
Mit dem POWER-Schalter nehmen Sie das Mischpult in Betrieb.
Der POWER-Schalter sollte sich in der Stellung "Aus" befinden,
wenn Sie die Verbindung zum Stromnetz herstellen.
10
Netzstecker. Wenn das Gerät in Betrieb genommen wird, stellen
Sie sicher, dass der Netzstecker leicht zugänglich ist. Wird das
Gerät in ein Rack montiert, sorgen Sie bitte dafür, dass eine
Trennung vom Stromnetz leicht durch einen Stecker oder einen
allpoligen Netzschalter auf der Rückseite erfolgen kann.
PHANTOM-Schalter
Phantomspeisung für die XLR-Buchsen der Monokanäle, die für
den Betrieb von Kondensatormikrofonen erforderlich ist. Die rote
+48 V-LED leuchtet, wenn die Phantomspeisung eingeschaltet
ist. Der Einsatz von dynamischen Mikrofonen ist in der Regel
weiterhin möglich, sofern sie symmetrisch beschaltet sind.
Wenden Sie sich im Zweifel an den Hersteller des Mikrofons!
SERIENNUMMER
Beachten Sie hierzu bitte die Hinweise in Kapitel 1.3.3.
2. BEDIENUNGSELEMENTE UND ANSCHLÜSSE
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den
Beachten Sie bitte: Der POWER-Schalter trennt das
Gerät beim Ausschalten nicht vollständig vom
Stromnetz. Ziehen Sie deshalb das Kabel aus der
Steckdose, wenn Sie das Gerät längere Zeit nicht
benutzen.
Mit
dem
PHANTOM-Schalter
Schließen Sie alle benötigten Mikrofone an, bevor
Sie die Phantomspeisung einschalten. Verbinden
Sie keine Mikrofone mit dem Mischpult oder
trennen Sie keine Mikrofone vom Pult, während
die Phantomspeisung eingeschaltet ist. Außerdem
sollten die Monitor/PA-Lautsprecher stumm ge-
schaltet werden, bevor Sie die Phantomspeisung
in Betrieb nehmen. Warten Sie nach dem Einschalten
ca. eine Minute, bevor Sie die Eingangsverstärkung
einstellen, damit sich das System vorher stabi-
lisieren kann.
Achtung! Beachten Sie auch die Hinweise in Kapitel 4.2
"Audioverbindungen".
Die Seriennummer ist wichtig für ihren Garantieanspruch.
