4. INSTALLATION
4.1 Netzanschluss
AC POWER IN
Die Stromversorgung erfolgt über den rückwärtigen
Netzanschluss. Die Netzverbindung entspricht den erforderlichen
Sicherheitsbestimmungen.
Schließen Sie niemals das EURORACK an das
Netzkabel an, während letzteres schon am Netz
betrieben wird! Verbinden Sie vielmehr zuerst das
Pult mit dem Netzkabel und gehen Sie dann ans
Netz.
Bitte beachten Sie, dass sich das Mischpult beim
Betrieb stark erwärmt. Dies ist vollkommen normal.
4.2 Audioverbindungen
Für die verschiedenen Anwendungen benötigen Sie eine
Vielzahl von unterschiedlichen Kabeln. Die folgenden Abbil-
dungen zeigen Ihnen, wie diese Kabel beschaffen sein müssen.
Achten Sie darauf, stets hochwertige Kabel zu verwenden.
Um die CD/TAPE-Ein- und Ausgänge zu benutzen, verwenden
Sie bitte handelsübliche Cinch-Kabel.
Natürlich können auch unsymmetrisch beschaltete Geräte an
die symmetrischen Ein-/Ausgänge angeschlossen werden.
Verwenden Sie entweder Monoklinken oder verbinden Sie den
Ring von Stereoklinken mit dem Schaft (bzw. Pin 1 mit Pin 3 bei
XLR-Steckern).
Achtung! Verwenden Sie keinesfalls unsym-
metrisch beschaltete XLR-Verbindungen (PIN 1 und
3 verbunden) an den MIC-Eingangsbuchsen, wenn
Sie die Phantomspeisung in Betrieb nehmen
wollen.

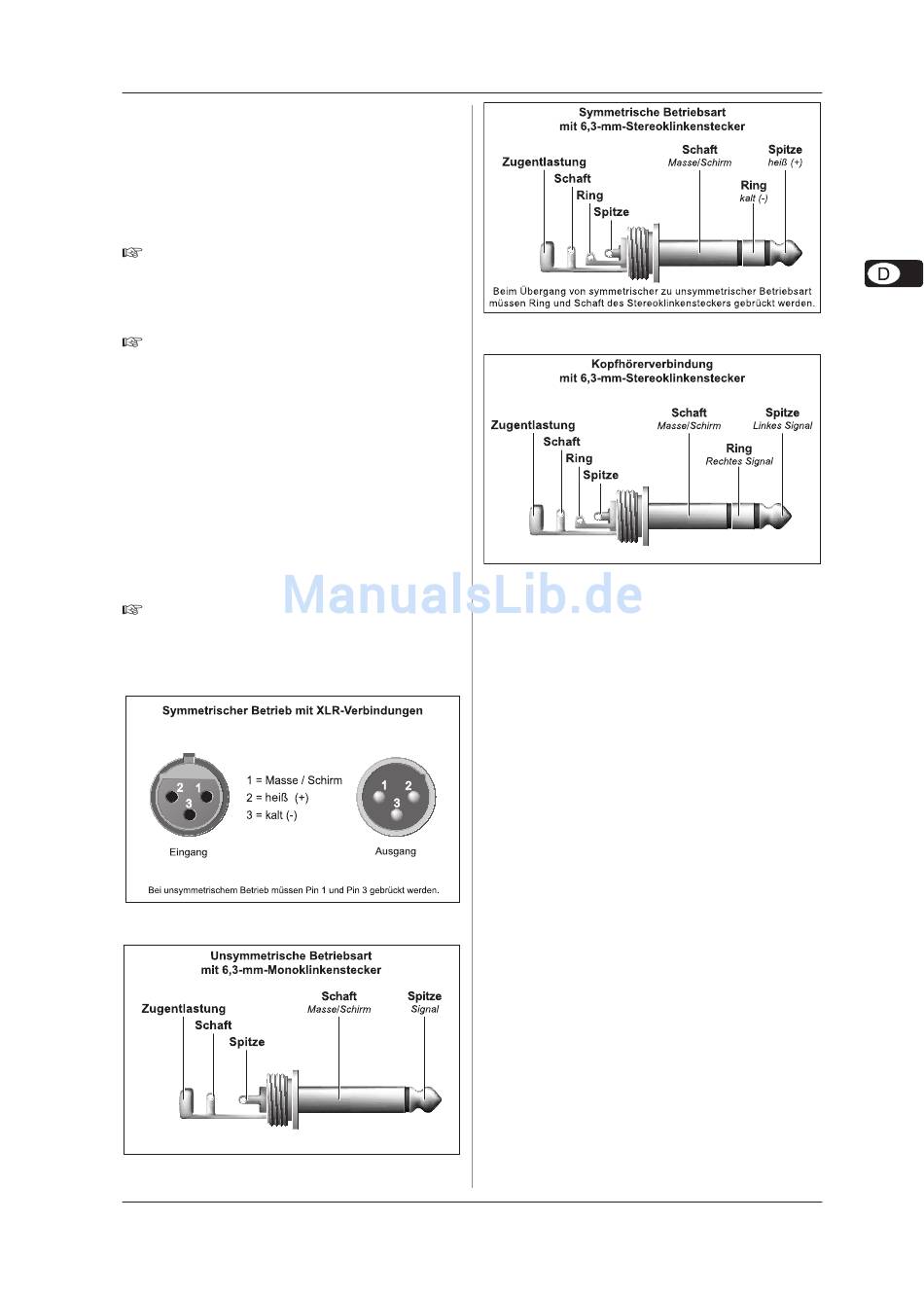

Abb. 4.1: XLR-Verbindungen
Abb. 4.2: 6,3-mm-Monoklinkenstecker
EURORACK PRO RX1202FX
Abb. 4.3: 6,3-mm-Stereoklinkenstecker
Abb. 4.4: Kopfhörer-Stereoklinkenstecker
4. INSTALLATION
13
