Talstation

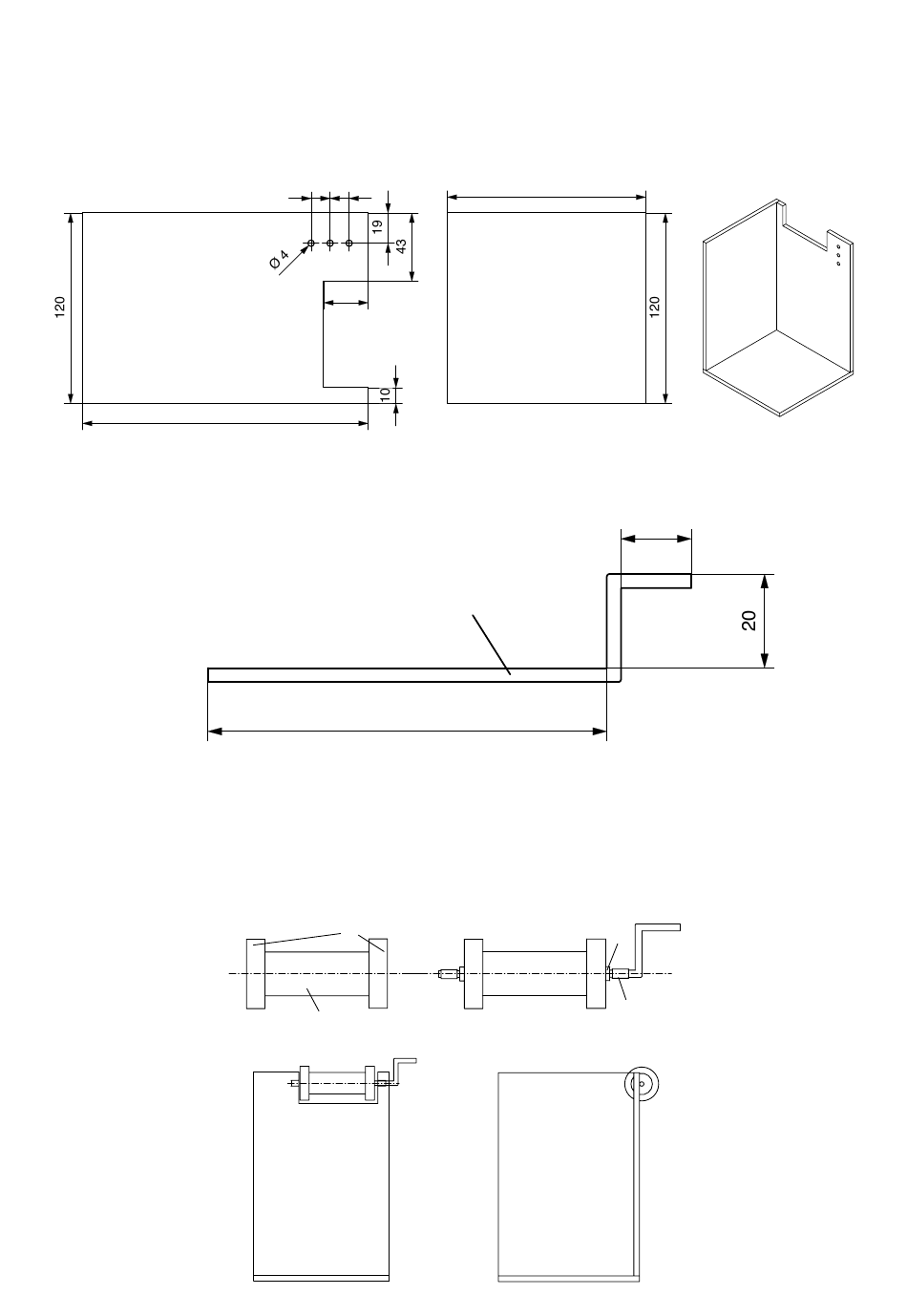

Eine Sperrholzplatte 5x120x180 auf 125 mm Länge (12) kürzen.
Nach Zeichnung Maße auf die zweite Sperrholzplatte 5x120x180 (13) übertragen. Bohrungen Ø 4 mm bohren und
Aussparung aussägen.
Teile (12/13/14) nach Abbildung zusammenleimen. Unbedingt auf Rechtwinkeligkeit achten!
13
180
Seiltrommel
Die Kurbelwelle (15) aus der Metallachse nach Zeichnung biegen.
M 1:1
Das Papprohr (16) auf 45 mm ablängen.
Die Holzscheiben (17) auf die Seiltrommel (16) mittig mit Hartkleber oder Leim aufkleben. Gut Trocknen lassen
Nach dem Trocknen die Reduzierstücke (18) in die Bordscheiben (17) eindrücken. Auf die Kurbelwelle eine Messing-
hülse (19) auffädeln. Diese Einheit (15/19) durch die beiden Bordscheiben (17/18) stecken, bis zu der in der Zeichnung
gezeigten Position.
Die zweite Messinghülse (19) auffädeln und beide Lager (19) an die Rückseite von Teil (13) kleben (siehe Zeichnung).
Darauf achten, dass kein Kleber zwischen Kurbelwelle und Trommellager gerät. Gut trocknen lassen.
4
BAUANLEITUNG
12
12
28
15
85
17
16
13
125
12
15
18
19
14
13
12
D479582#1
