Tragmast

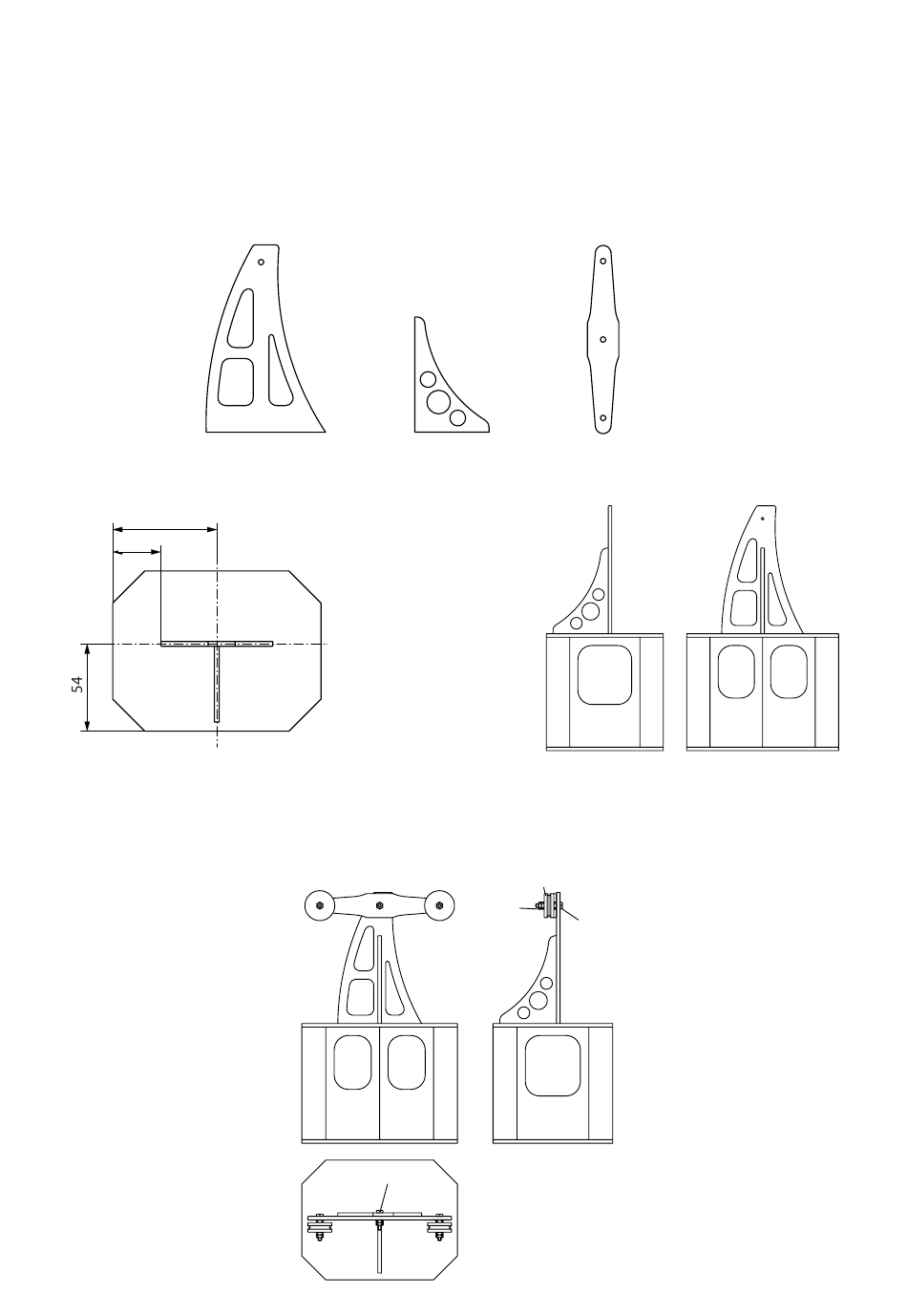

Die Teile (5) bis (7) mit der Laubsäge sauber aussägen.
Hinweis
:
Die Form der Teile und Aussparungen können auch frei gestaltet werden. Nur die Bohrungen
3,5 mm müssen dem Abstand auf dem Original entsprechen!
In den Tragarm (5) und den Ausleger (7) die 3,5 mm Löcher bohren.
Den Tragarm (5) und die Aussteifung (6) wie in der Zeichnung bemaßt senkrecht auf die Decke der Kabine leimen.
65
32,5
15
30
Mit den Schrauben (8) und je drei Muttern (9) die Laufräder (10) am Ausleger (7) so befestigen, dass sich die Räder
leichtgängig drehen können (Reihenfolge siehe Zeichnung).
Diese Einheit mit der Schraube (11) und zwei Muttern (9) am Tragarm so anschrauben und kontern, dass auch der
Ausleger leichtgängig schwenken kann.
D107894#2
BAUANLEITUNG
5
5
6
11
6
6
10
9
8
7
5
3
