5.7 ANSCHLUSS DES ÜBERSETZUNGSGETRIEBES AN DIE LANZE
An die TDX-Übersetzungsgetriebe können die Modelle AX40, AX48 und AX58 angeschlossen
werden. Die Lanzen können untereinander und ohne spezielle Werkzeuge ausgetauscht werden.
Aufgrund des Durchmessers benötigt das Modell AX25, AX32 eine spezielle Übertragung (TDXE).
Anschlußweise :
1-Das Übersetzungsgetriebelager an die Sechskantwelle der Lanze anschließen.
2-Die Lanze auf das Gewinde des Übersetzungsgetriebes drehen und anschließend mit einem
Schlüssel anziehen (linksdrehendes Gewinde).
5.8 ÜBERPRÜFUNG
1. Vor der Arbeitsbeginn ist zu überprüfeN, dass alle Betriebs- und Sicherheitsvorrichtungen
einwandfrei funktionnieren.
2. In regelmässigen Abständen den Zustand der Netzkabel überprüfen
3. In regelmäßigen Abständen den Zustand des Übersetzungsgetriebes überprüfen. Falls die Hülse
kaputtgehen sollte, dann reparieren oder wechseln Sie sie aus, um größere Schäden an der Litze
oder der Rüttellanze zu vermeiden.
4. Abgenutzte Teile sofort austauschen, um größere Schäden zu vermeiden.
5. Sobald Fehler auftreten, die den sicheren Umgang der Maschine gefährden, muss die Arbeit
abgebrochen und die entsprechende Instandsetzung unternommen werden.

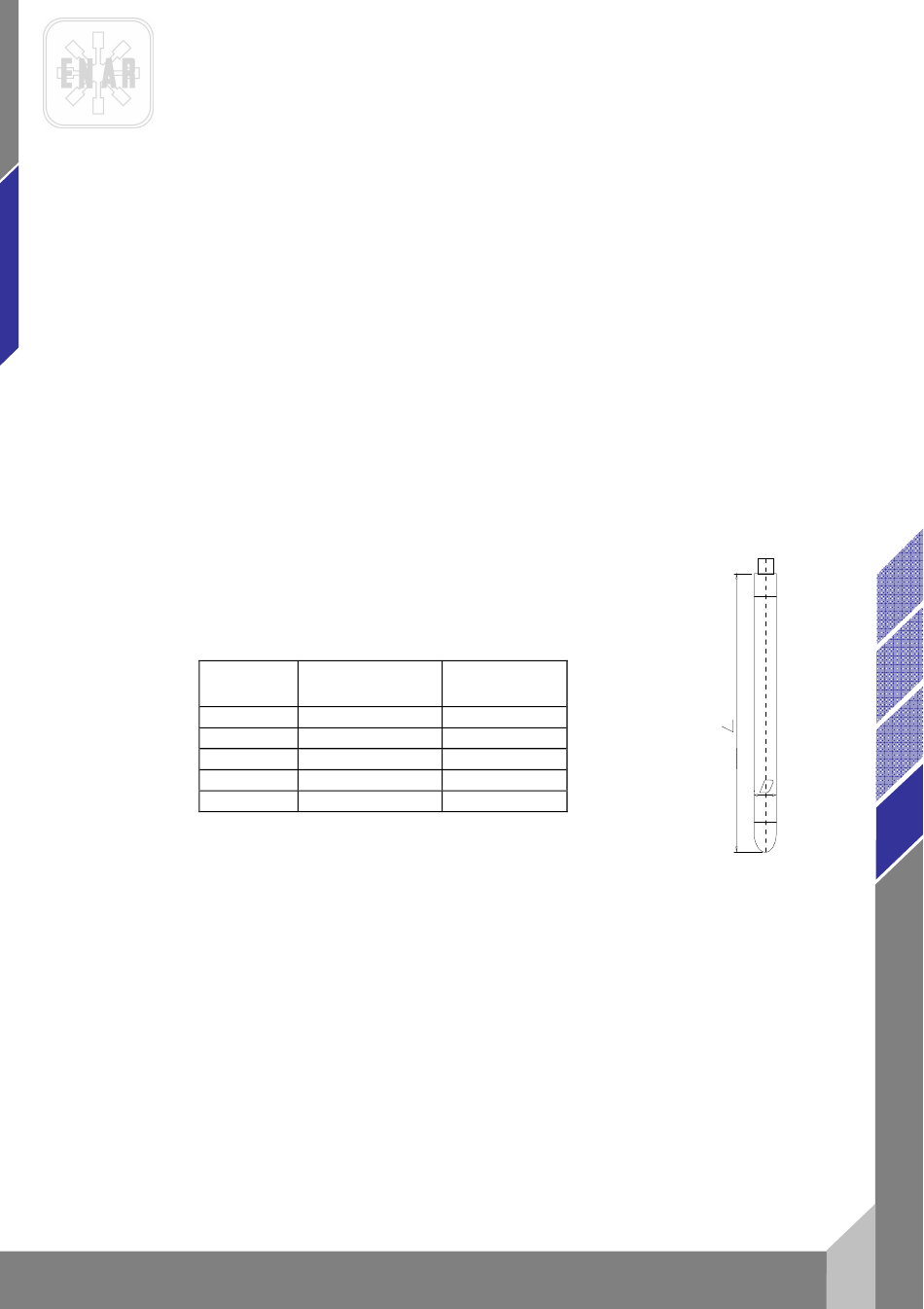

6 ABNUTZUNGSMASSE FÜR DURCHMESSER
UND LÄNGEN BEI DEN RÜTTELLANZEN
A. Die Mindestmaße sind fett gedruckt.
B. Die Maße, die in Klammern stehen, sind die Originalmaße.
C. Der Schlauch muß ausgetauscht werden,sobald er den Mindestdurchmesser erreicht.
D. Die Spitze muß ausgetauscht werden, sobald sie die Mindestlänge erreicht.
7

MOTOR PERIODISCHE WARTUNG

1. Arbeiten an den elektrischen Teilen dürfen nur vom Fachmann durchgeführt werden.
2. Während der Wartungsarbeiten muss sichergestellt sein, dass die Verbindung zum Stromnetz
unterbrochen ist.
3. Bei allen Wartungsarbeiten Originalersatzteilen verwerden.
4. Ein regelmässiges Schmieren des Lager des motors ist nicht erforderlich.
5. Die kohlen der bürsten je nach 50 Studen prüfen. Wenn die Kohlen eine länge von 8mm wegen
verschleiss erreicht haben, muss mann neue Kohlen wie folgend einsetzen:
DINGO - ÜBERSETZUNGSGETRIEBE UND LANZEN
TDX1m, TDX1-5m, TDX2m, TDX3m, TDX4m, TDX5m, TDX6m - DINGO
DURCHMESSER
MODELL
(MM)
AX 25 23,5 (25)
30,5 (32)
AX 32
AX 40 38,5 (40)
AX 48 45,5 (48)
55,5 (58)
AX 58
a) Der seitenstopfen des Gehaüses (102087) mit einem platenkopf schraubenzieher
herausziehen.
LÄNGE(MM)
310 (320)
360 (366)
330 (335)
355 (360)
339 (344)
AX25, AX32, AX40, AX48, AX58
