9.2 TRANSPORTE

En vehículos de transporte se deberá asegurar el motor contra deslizamientos, vuelcos y golpes.

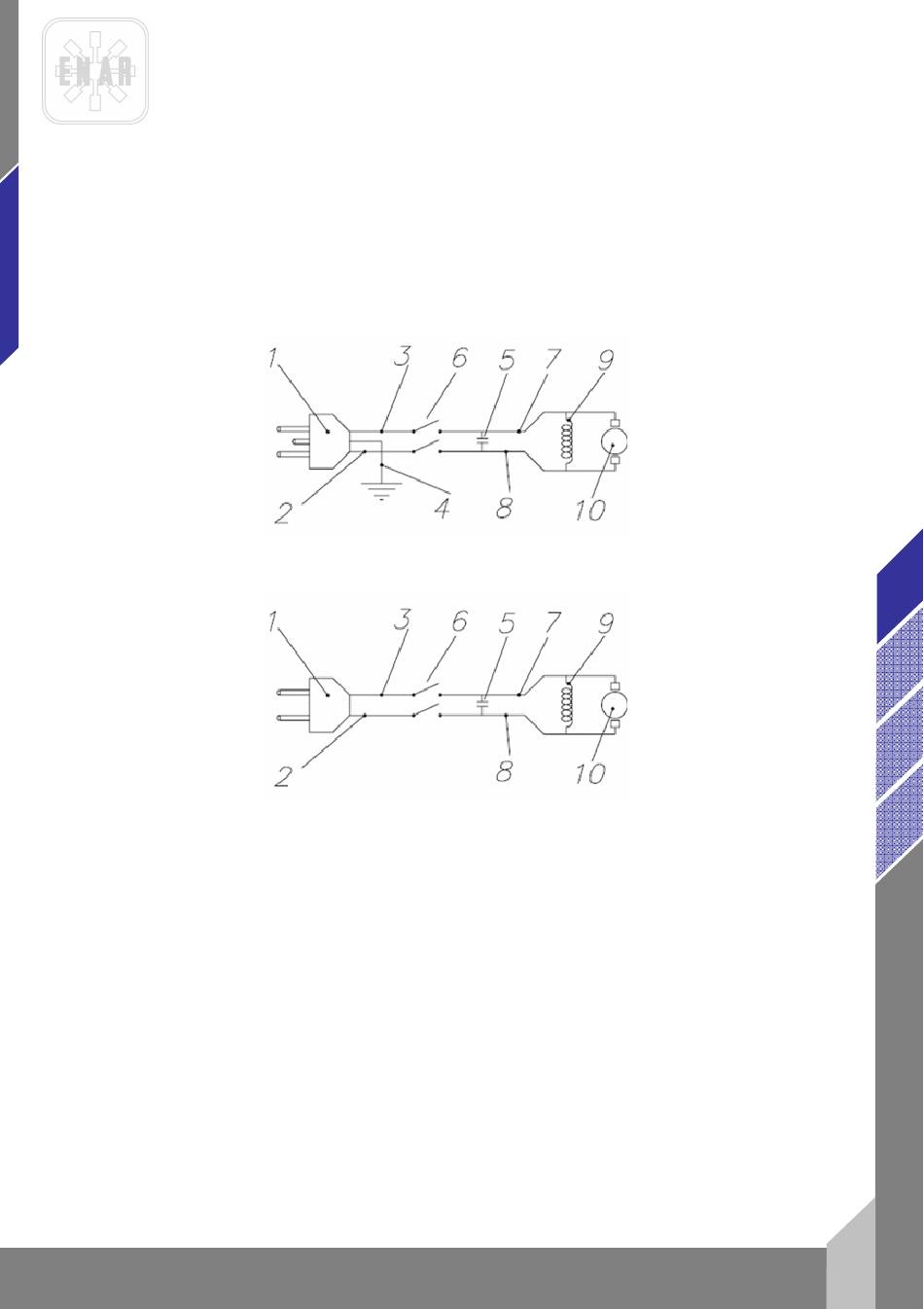

10 ESQUEMA ELECTRICO DEL MOTOR DINGO

CONEXIÓN CON TIERRA
CONEXIÓN SIN TIERRA
NOTA:
Todos los cables deben estar firmemente alojados en los conductos de la carcasa antes de cerrar las dos
mitades.
1.CLAVIJA
2.CABLE A INTERRUPTOR SECCION 1,5 MM 2
3.CABLE A INTERRUPTOR SECCION 1,5 MM
4.CABLE TIERRA (verde-amarillo / verde -UL-)
5.CONDENSADOR
MOTOR DINGO - TRANSMISIONES Y AGUJAS
TDX1m, TDX1-5m, TDX2m, TDX3m, TDX4m, TDX5m, TDX6m
6. INTERRUPTOR
7.CABLE DE INTERRUPTOR A MOTOR SECCION 1,5 MM 2
2
8.CABLE DE INTERRUPTOR A MOTOR SECCION 1,5 MM
9. ESTATOR MOTOR
10.CONEXIÓN A ESCOBILLAS
DINGO - AX25, AX32, AX40, AX48, AX58
