8.-Après toute manipulation ou entretien, remonter correctement toutes les pièces.
9.-Tous les 12 mois ou plus si les conditions d'utilisation l'exigent, faire réviser l'ensemble par un
réparateur agrée ou par notre département de réparations.

9.1 ENTREPOSAGE

Toujours entreposer l'appareil dans une zone propre, à l'abri des intempéries lorsque l'on ne va pas
l'utiliser sur une longue période.

9.2 TRANSPORT

Il faudra s'assurer que l'appareil ne sera pas soumis à des rippages, des chocs ou des coups qui
puissent l'endommager.

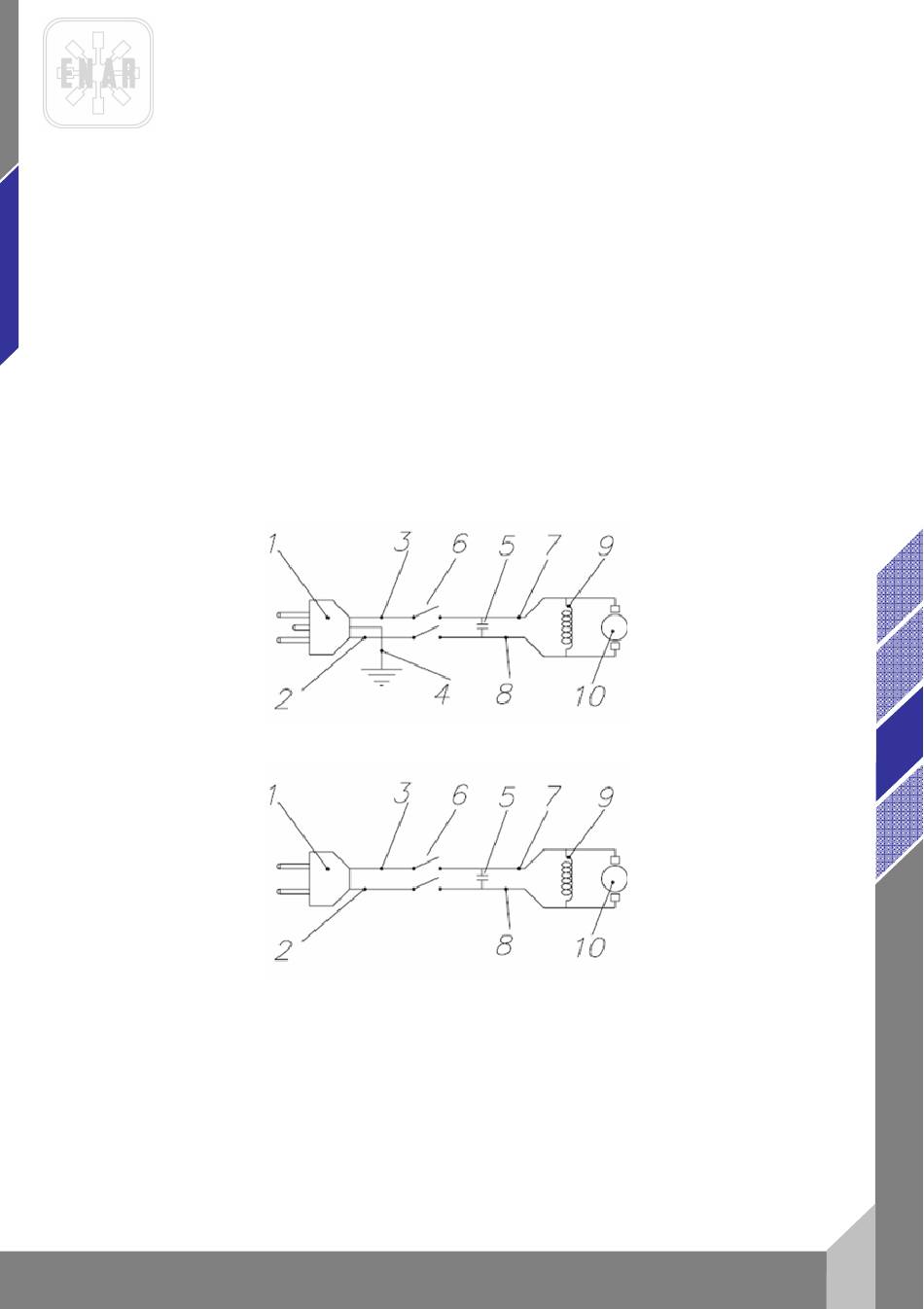

10 SCHEMA ELECTRIQUE DU MOTEUR

CONEXION A LA PRISE DE TERRE
SANS CONNEXION A LA PRISE DE TERRE
NOTE:
Tous les câbles doivent être fermement logés dans les conduits de la carcasse en plastique
avant d'accoupler les deux carcasses.
1.PRISE MALE
2.CABLE D'INTERRUPTEUR AIRE DE SECTION 1.5 mm
3.CABLE D'INTERRUPTEUR AIRE DE SECTION 1.5 mm
4.CABLE DE PRISE DE TERRE (vert-jaune/ vert -UL-)
5.CONDENSATEUR
MOTEUR DINGO - TRANSMISSIONS ET AIGUILLES
TDX1m, TDX1-5m, TDX2m, TDX3m, TDX4m, TDX5m, TDX6m
-Lors du montage des pièces placer les joints thoriques et appliquer un liquide ou une pâte
à joints sur tous les filetage type Loctite. Serrer et nettoyer l'excès de pâte. Il est important
de bien serrer toutes les pièces pour que l'eau ne puisse pas pénétrer.
DINGO - AX25, AX32, AX40, AX48, AX58
6.INTERRUPTEUR
2
7.CABLE D'INTERRUPTEUR A MOTEUR SECTION 1,5mm
2
8.CABLE D'INTERRUPTEUR A MOTEUR SECTION 1,5mm
9.STATOR MOTEUR
10.CONNEXION AUX CHARBONS
fr
2
2
11
