2.Inspeccionar regularmente el buen estado de los cables de alimentación.
3.Inspeccionar regularmente el estado de la transmisión. Cuando se rompa la vaina repárela o
reemplácela para evitar daños mayores en la sirga o en la aguja vibrante.
4.Cuando se detecten piezas desgastadas reemplácelas para evitar daños mayores.
5.Cuando se comprueben defectos que hagan peligrar la manipulación segura, se debe suspender
el trabajo y realizar el mantenimiento correspondiente.

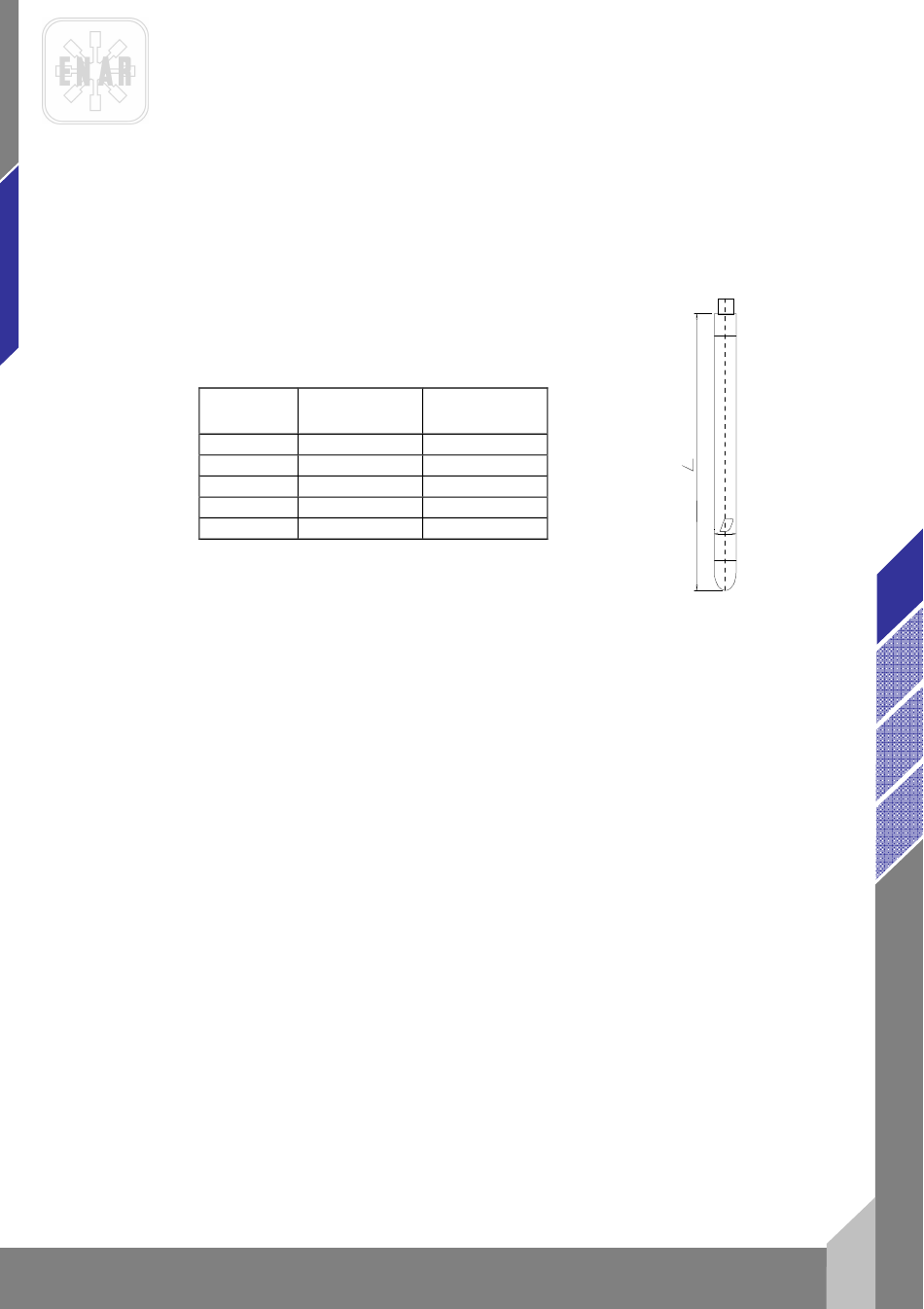

7 MEDIDAS DE DESGASTE PARA DIÁMETROS
Y LONGITUDES EN LAS AGUJAS VIBRANTES
A. Las medidas mínimas están impresas en negrita.
B. Las medidas entre paréntesis son las medidas originales.
C. El tubo deberá reponerse en cuanto alcance el diámetro mínimo.
D. La punta deberá reponerse en cuanto alcance la longitud mínima.
8

MANTENIMIENTO PERIODICO DEL MOTOR

1. Los trabajos de las partes eléctricas solo deberán efectuarse por un experto.
2. Durante los trabajos de mantenimiento deberá asegurarse que está desconectado de la red.
3. En todas las operaciones de mantenimiento se utilizarán recambios originales.
4. No es necesario una lubricación periódica de los rodamientos del motor.
5. Inspeccionar los carbones de las escobillas cada 50 horas de trabajo. Reemplazar los carbones
cuando su longitud útil llegue a los 8mm. Cambio de escobillas:
6. Limpiar periódicamente las aberturas de ventilación en la parte frontal y trasera del motor para
prevenir sobrecalentamiento.
7. Comprobar que el filtro está situado en la entrada de aire, debajo del interruptor. En caso de que
esté sucio cambiarlo. Para ello, basta con presionar con ambas manos la rejilla posterior en el
lugar donde están situadas las indicaciones "PRESS", sacar la rejilla (96207) y el filtro (96203)
para sustituirlo por otro nuevo. Luego montar la rejilla introduciendo primero la parte inferior de
ésta en su guía y luego la parte superior mientras se presionan las indicaciones "PRESS".
MOTOR DINGO - TRANSMISIONES Y AGUJAS
TDX1m, TDX1-5m, TDX2m, TDX3m, TDX4m, TDX5m, TDX6m
DIAMETRO
MODELO
(mm)
23,5 (25)
AX 25
AX 32 30,5 (32)
AX 40 38,5 (40)
AX 48 45,5 (48)
AX 58 55,5 (58)
a) Con un destornillador de cabeza plana quitar el tapón lateral de la carcasa,
introduciendo el destornillador entre el tapón y la carcasa y haciendo palanca para
sacarlo.
b) Encontraremos el cierre escobillas código103652 que es una pieza roscada que con
un destornillador de cabeza plana se quita y podemos acceder a la escobilla código
103653 (230v) ó 103654 (115v) volcando el motor saldrá o se introduce algún elemento
fino para sacarla.
c) Para montarla introducir por el porta escobillas la nueva escobilla y colocar el cierre
escobillas roscado y posteriormente cerrar la carcasa con el tapón.
d) Poner en funcionamiento sin transmisión el motor 5 minutos para que se rueden las
escobillas.
DINGO - AX25, AX32, AX40, AX48, AX58
LONGITUD
(mm)
310 (320)
360 (366)
330 (335)
355 (360)
360 (365)
