OHAUS TD52 Bedienungsanleitung Seite 31

Dans le sens de la flè che (de bas en haut)
V-
V+
GND
I-
I+
GND

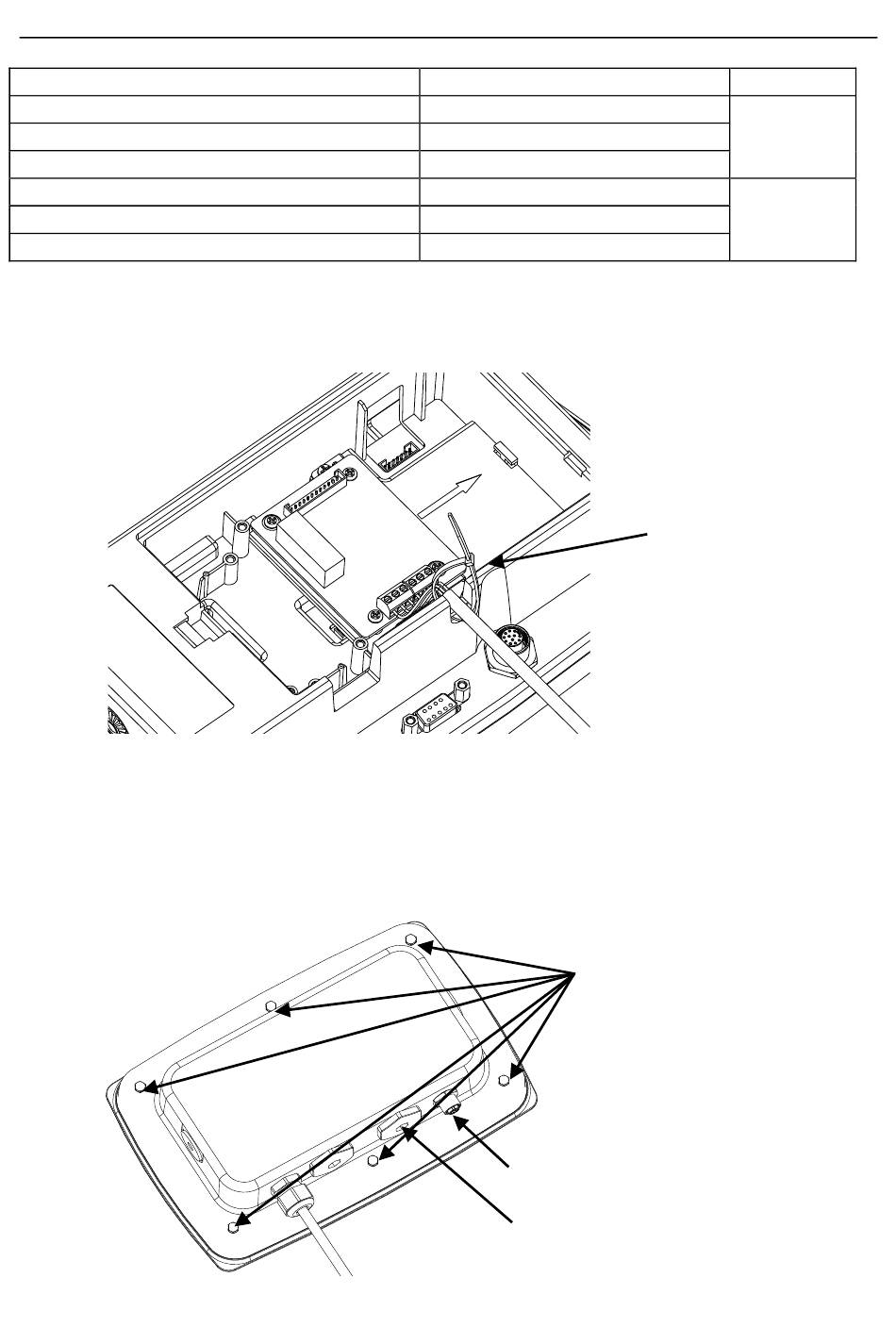

6. Fixer le câble avec l'attache de câble. Remettre le couvercle d'option de l'interface sur le
terminal.
Pour TD52XW:
1. Retirer le couvercle d'option de l'interface. Retirer les 6 vis avec la rondelle scellée. Retirer
le bouchon du trou M25 comme indiqué .
La description
Sortie de tension né gative
Sortie de tension positive
Sol
Sortie de courant né gatif
Sortie de tension positive
Sol
vis
connecteur de câ ble de cellule de
charge
Bouchon de trou M25
FR-3
broche
J2
J3
attache-câ ble en
nylon
