VENTILATOR DEMONTARE ŞI ELIMINARE
Air Basic 100 / 125 / 150
Deconectaţi ventilatorul de la reţeaua electrică îna-
intea efectuării oricăror lucrări asupra aparatului.

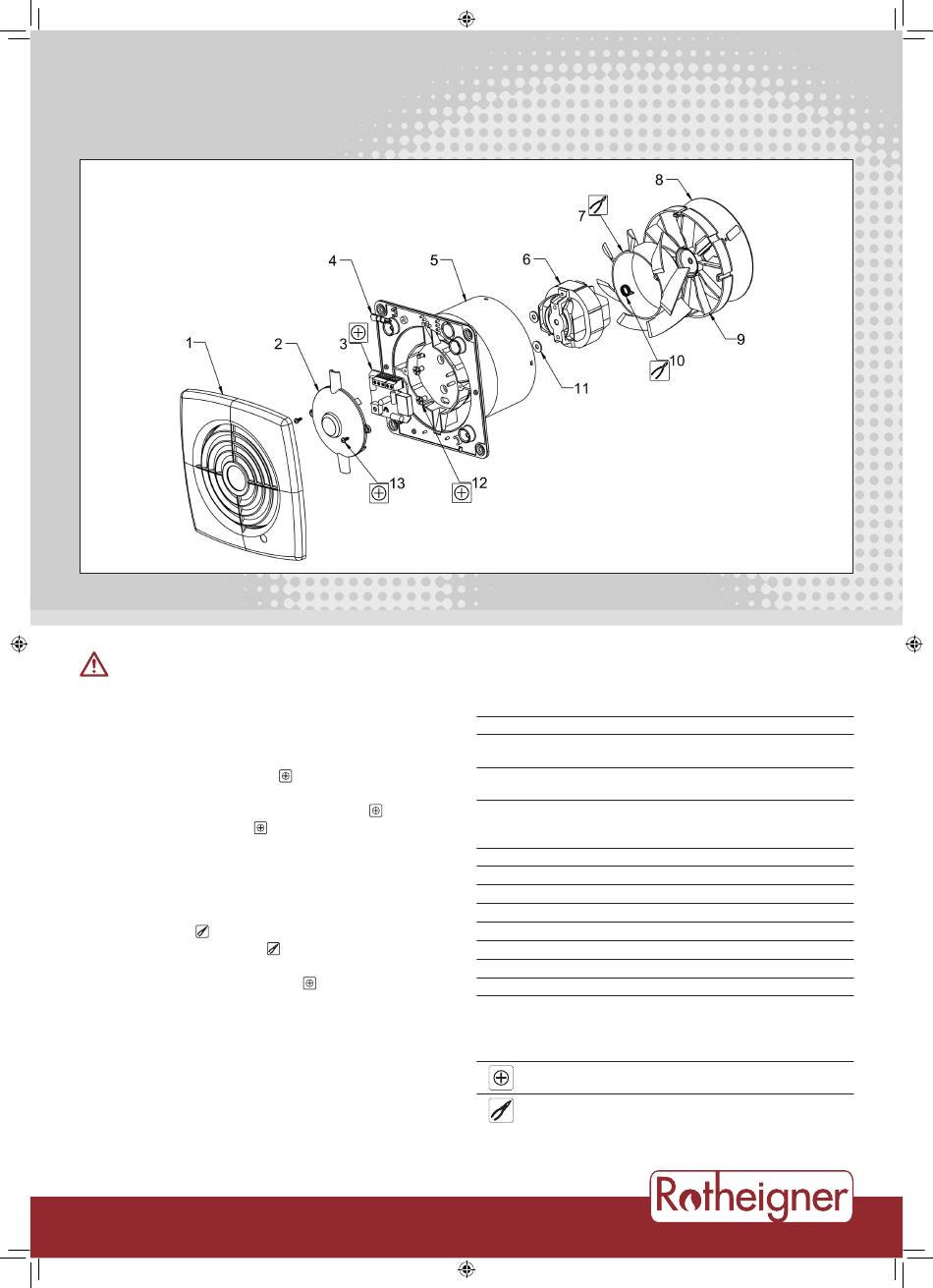

DEMONTARE
1. Îndepărtaţi panoul frontal 1.
2. Îndepărtaţi capacul camerei elementului de acţionare 2 des-
făcând cele două şuruburi 13 .
3. Deconectaţi sursa electrică şi cablurile de legătură la borna
de conectare a elementului de acţionare 3 . Îndepărtaţi
elementul de acţionare 3
4. Desfaceţi şuruburile de la carcasa ventilatorului 5 şi îndepăr-
taţi-o de la locaţia de instalare.
5. Îndepărtaţi supapa unisens 9 de la carcasa ventilatorului 5,
apoi demontaţi cu grijă obturatorul supapei 8 din supapa
unisens 9.
6. Trageţi elicea 7 de pe motor 6.
7. Îndepărtaţi banda elicei 10
cei 7.
8. Desfaceţi şuruburile motorului 12 .
9. Îndepărtaţi motorul 6.
10. Îndepărtaţi şaibele elastice 11.
NOTĂ: Şurubelniţa din plastic 4 trebuie utilizată doar pentru re-
glarea potenţiometrelor cu temporizator.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
din carcasa ventilatorului 5.
de pe axul de acţionare a eli-
www.hornbach.com
Eliminaţi componentele individuale în conformitate cu
reglementările aplicabile!
Componentă
1 Panou frontal
2 Capac cameră element de
acţionare
3 Element de acţionare
4 Şurubelniţă din plastic
pentru reglarea potenţio-
metrelor cu temporizator
5 Carcasă ventilator
6 Motor
7 Elice
8 Obturator supapă
9 Supapă unisens
10 Bandă elice
11 Şaibe elastice
12 Şuruburi motor
13 Şuruburi capac cameră ele-
ment de acţionare
Sculă
Şurubelniţă cu cap în cruce
Cleşte
Material
ABS
ABS
Laminat, cupru, aliaj de lipit,
diverse ( piese electronice)
ABS
ABS
Oţel, cupru, diverse
PP
PET
ABS
Oţel
Fibră
Oţel inoxidabil
Oţel inoxidabil
