DEMONTÁŽ A LIKVIDACE VENTILÁTORU
Air Basic 100 / 125 / 150
Před prováděním jakékoli činnosti na spotřebiči od-
pojte ventilátor od elektrické sítě.

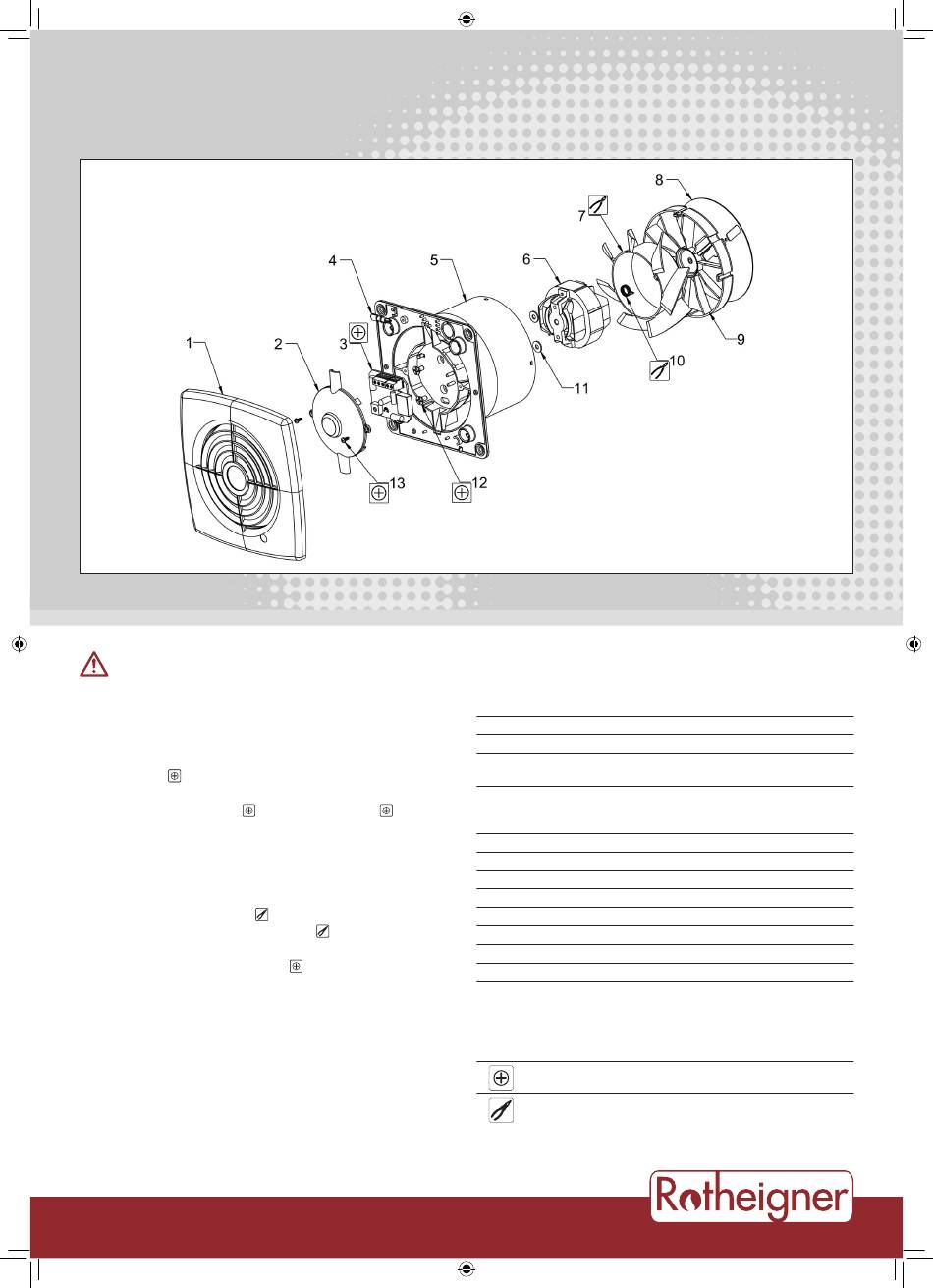

DEMONTÁŽ
1. Odstraňte přední panel 1.
2. Odstraňte kryt komory ovladače 2 odšroubováním jeho dvou
šroubů 13 .
3. Odpojte elektrické napájení a připojovací kabely v připojo-
vací svorce ovladače 3 . Vyjměte ovladač 3
ventilátoru 5.
4. Odšroubujte šrouby pouzdra ventilátoru 5 a odstraňte je z
instalačního místa.
5. Odstraňte zpětný ventil 9 z pouzdra ventilátoru 5, následně
opatrně sejměte uzávěr 8 ze zpětného ventilu 9.
6. Vytáhněte oběžné kolo 7
7. Sejměte kroužek oběžného kola 10
ného kola 7.
8. Odšroubujte šrouby motoru 12 .
9. Vyjměte motor 6.
10. Sejměte pružné podložky 11.
POZNÁMKA: Plastový šroubovák 4 lze použít pouze k nastavení
potenciometrů časovače.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Německo
z pouzdra
z motoru 6.
z hnací hřídele oběž-
www.hornbach.com
Provádějte likvidaci jednotlivých součástek v souladu s
platnými předpisy!
Součástka
1 Přední panel
2 Kryt komory ovladače
3 Ovladač
4 Plastový šroubovák pro
nastavení potenciometrů
časovače
5 Pouzdro ventilátoru
6 Motor
7 Oběžné kolo
8 Uzávěr ventilu
9 Zpětný ventil
10 Kroužek oběžného kola
11 Pružné podložky
12 Šrouby motoru
13 Šrouby krytu komory
ovladače
Nářadí
Křížový šroubovák
Kleště
Materiál
ABS
ABS
Laminát, měď, letování, jiné
(elektronická část)
ABS
ABS
Ocel, měď, jiné
PP
PET
ABS
Ocel
Vlákno
Nerezavějící ocel
Nerezavějící ocel
