DEMONTÁŽ A MONTÁŽ VENTILÁTORA
Air Basic 100 / 125 / 150
Pred akýmikoľvek operáciami na zariadení odpojte
ventilátor z elektrickej siete.

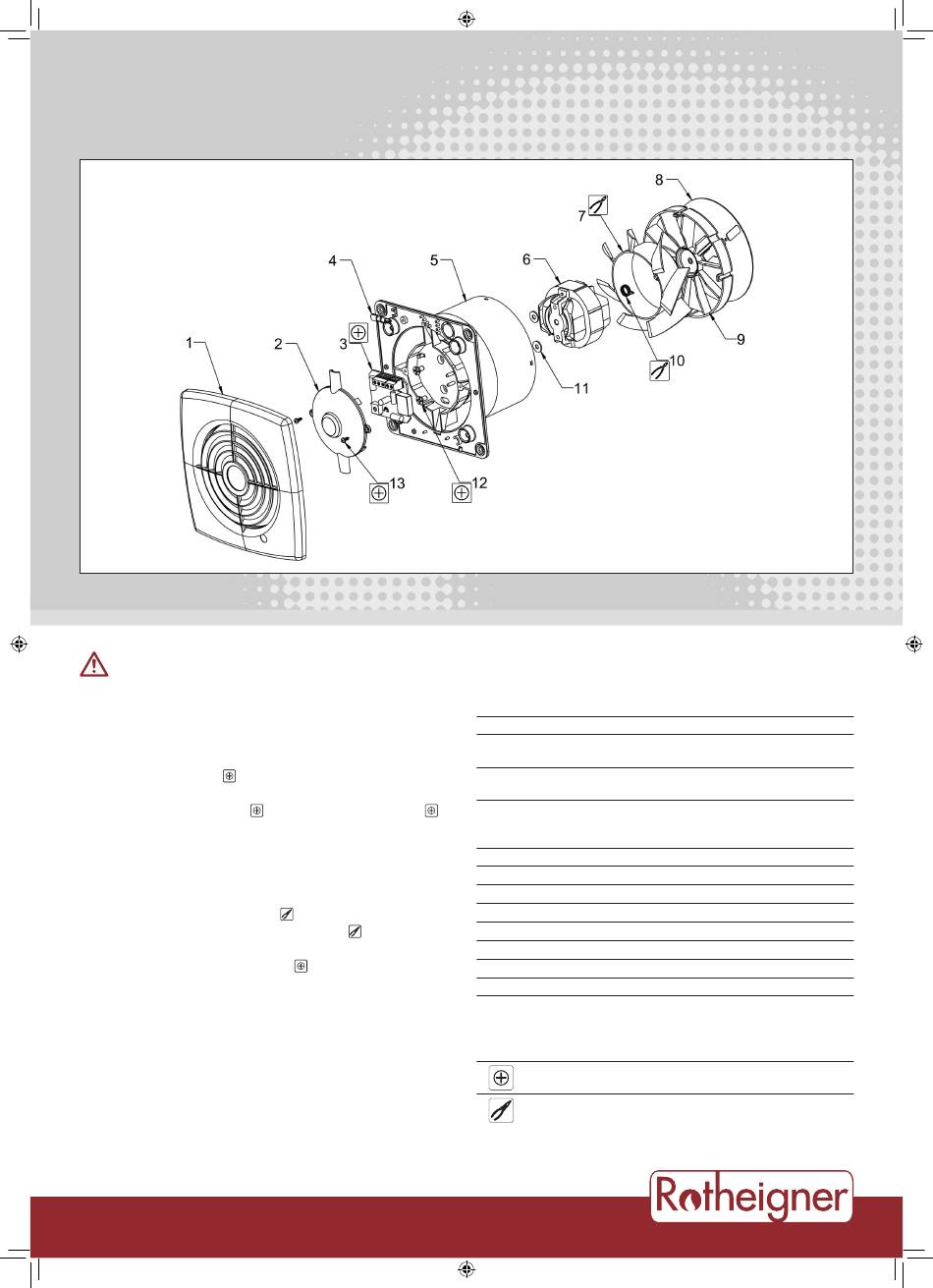

DEMONTÁŽ
1. Odstráňte predný panel 1.
2. Odstráňte kryt komory riadiaceho obvodu 2 – odskrutkujte
jeho dve skrutky 13 .
3. Odpojte napájanie a pripojovacie káble na pripojovacej svor-
ke riadiaceho obvodu 3 . Vyberte riadiaci obvod 3
skrinky ventilátora 5.
4. Odskrutkujte skrutky skrinky ventilátora 5 a odstráňte ich z
miesta inštalácie.
5. Odstráňte spätný ventil 9 zo skrinky ventilátora 5, potom
opatrne zložte uzáver ventilu 8 zo spätného ventilu 9.
6. Vytiahnite lopatkové koleso 7
7. Odstráňte koliesko lopatkového kolesa 10 z hnacieho hria-
deľa lopatkového kolesa 7.
8. Odskrutkujte skrutky motora 12 .
9. Odstráňte motor 6.
10. Odstráňte elastické podložky 11.
POZNÁMKA: Na nastavovanie potenciometra časovača možno
používať len plastový skrutkovač 4.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Nemecko
zo
z motora 6.
www.hornbach.com
Jednotlivé komponenty zlikvidujte podľa platných pred-
pisov!
Komponent
1 Predný panel
2 Kryt komory riadiaceho
obvodu
3 Riadiaci obvod
4 Plastový skrutkovač na
nastavenie potenciometra
časovača
5 Skrinka ventilátora
6 Motor
7 Lopatkové koleso
8 Vzduchová klapka
9 Spätný ventil
10 Krúžok lopatkového kolesa Oceľ
11 Elastické podložky
12 Skrutky motora
13 Skrutky krytu komory
riadiaceho obvodu
Nástroj
Krížový skrutkovač
Kliešte
Materiál
ABS
ABS
Laminát, meď, spájka, iné
(elektronická súčasť)
ABS
ABS
Oceľ, meď, iné
PP
PET
ABS
Vlákno
Nerezová oceľ
Nerezová oceľ
