DÉMONTAGE ET ÉLIMINATION DU VENTILATEUR
Air Basic 100 / 125 / 150
Débrancher le ventilateur du secteur avant toute
opération sur l'appareil.

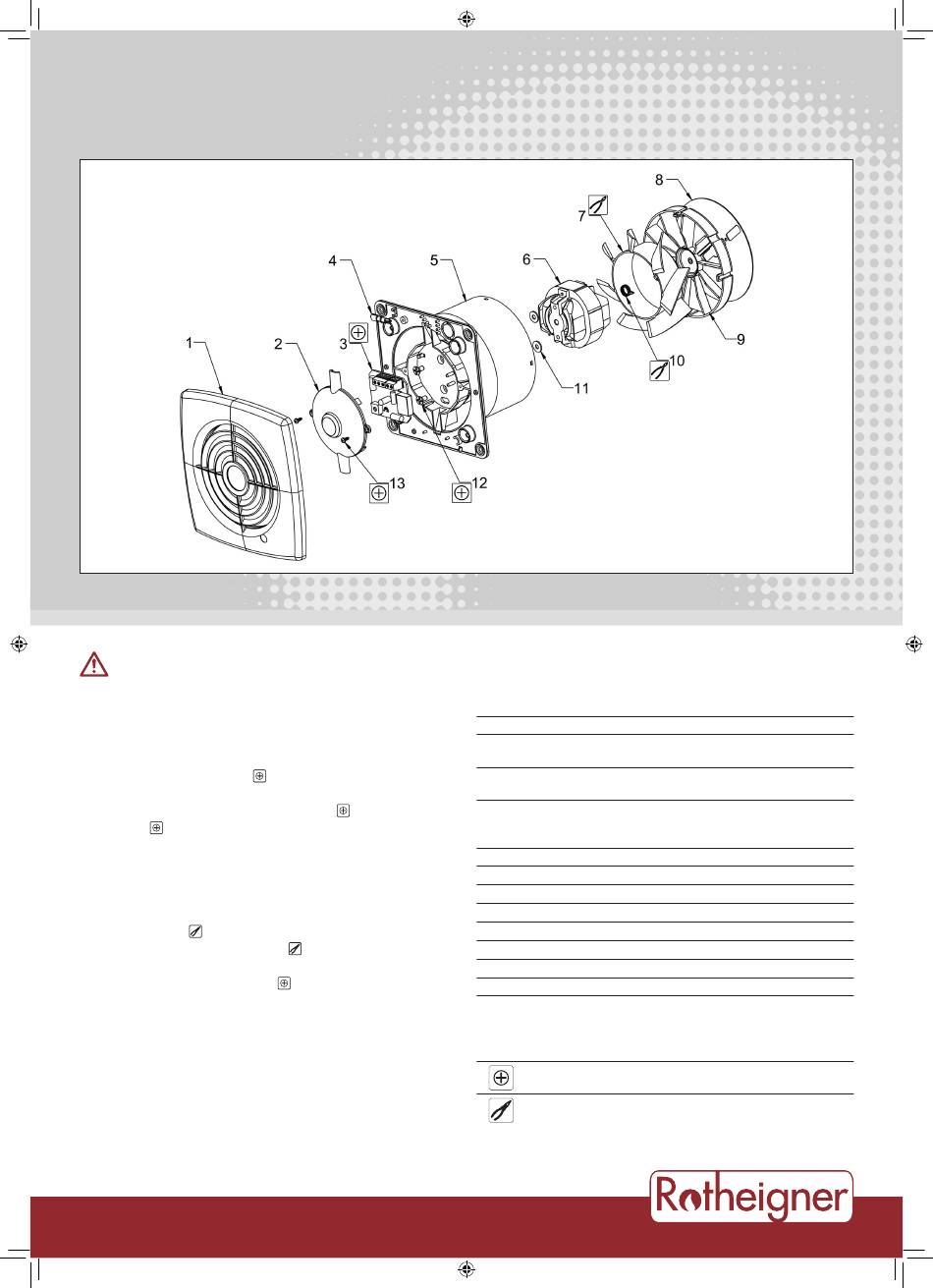

DÉMONTAGE
1. Retirer le panneau avant 1.
2. Retirer le couvercle de la chambre de l'entraînement 2 en
dévissant ses deux vis 13 .
3. Déconnecter l'alimentation électrique et les câbles de raccor-
dement de la borne de l'entraînement 3 . Retirer l'entraîne-
ment 3 du logement du ventilateur 5.
4. Dévisser les vis du logement de ventilateur 5 et l'enlever du
site d'installation.
5. Enlever la vanne de non-retour 9 du logement du venti-
lateur 5, puis enlever avec précaution l'obturateur 8 de la
vanne de non-retour 9.
6. Tirer l'hélice 7 du moteur 6.
7. Retirer la bande de l'hélice 10
de l'hélice 7.
8. Dévisser les vis du moteur 12 .
9. Retirer le moteur 6.
10. Retirer les rondelles élastiques 11.
NOTE : le tournevis en plastique 4 doit uniquement être utilisé
pour régler le potentiomètre de la temporisation.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Allemagne
Éliminer les composants individuels conformément aux
régulations en vigueur !
de l'arbre d'entraînement
www.hornbach.com
Composant
1 Panneau avant
2 Couvercle de chambre
d'entraînement
3 Entraînement
4 Tournevis en plastique
pour régler le potentio-
mètre de la temporisation
5 Logement du ventilateur
6 Moteur
7 Hélice
8 Obturateur de vanne
9 Vanne de non-retour
10 Bande d'hélice
11 Rondelles élastiques
12 Vis moteur
13 Vis du couvercle de
chambre d'entraînement
Outil
Tournevis cruciforme
Pinces
Matériau
ABS
ABS
Stratifié, cuivre, soudure,
autres (pièce électronique)
ABS
ABS
Acier, cuivre, autres
PP
PET
ABS
Acier
Fibre
Acier inoxydable
Acier inoxydable
