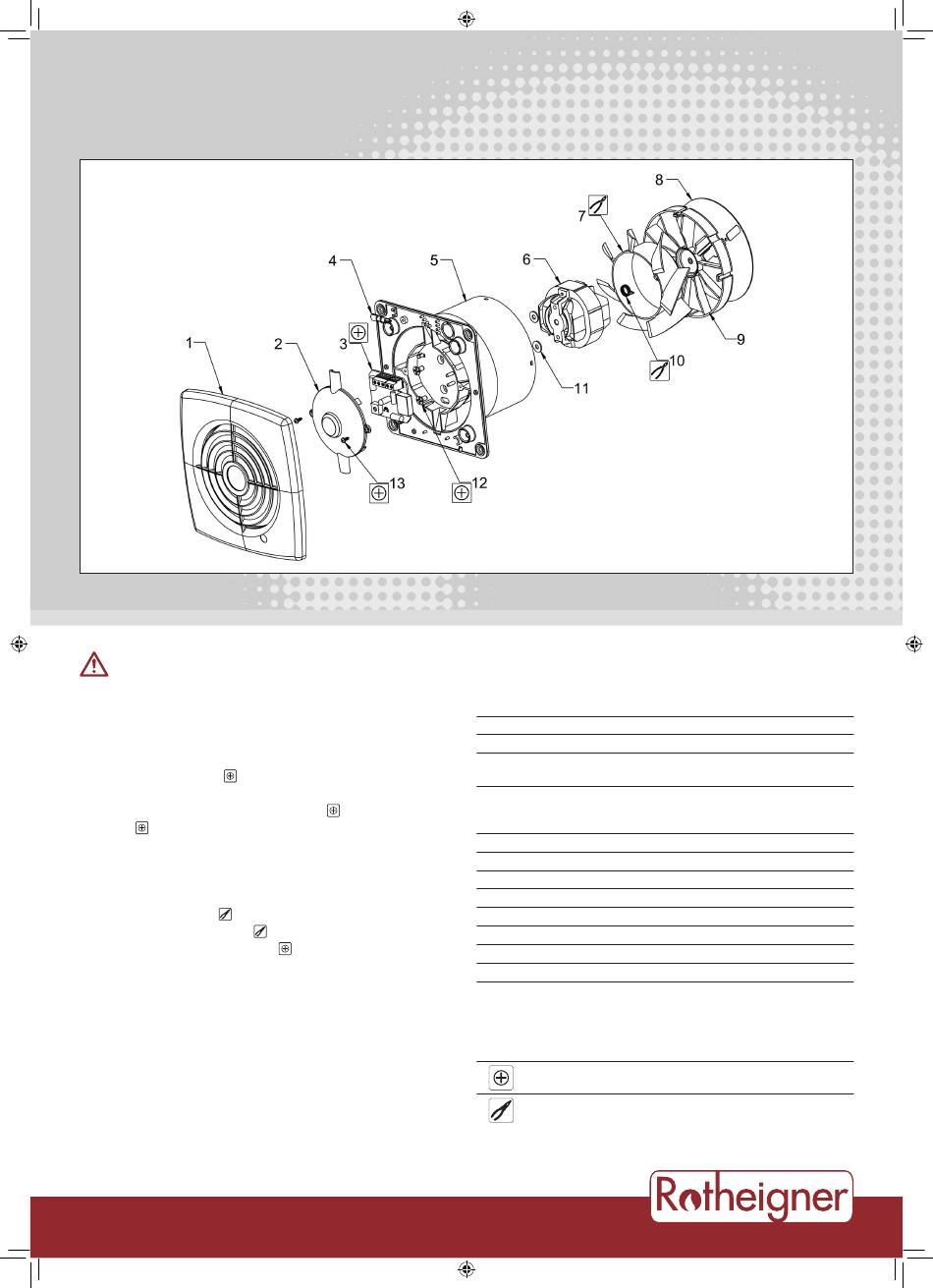

DEMONTERING OCH AVFALLSHANTERING AV FLÄKT
Air Basic 100/125/150
Koppla från fläkten från elnätet innan några arbe-
ten utförs på apparaten.
DEMONTERING
1. Ta av frontpanelen 1.
2. Ta av kåpan över drivkretskammaren 2 genom att skruva av
de två skruvarna 13 .
3. Koppla från strömförsörjningen och anslutningskablarna på
kopplingsplinten på drivkretskortet 3 . Ta av drivkretskor-
tet 3
från fläkthuset 5.
4. Skruva av skruvarna till fläkthuset 5 och ta av det från instal-
lationsplatsen.
5. Ta av backventilen 9 från fläkthuset 5, ta sedan försiktigt av
ventillocket 8 från backventilen 9.
6. Dra av fläkthjulet 7
från motorn 6.
7. Ta av fläkthjulsbandet 10
8. Skruva av motorskruvarna 12 .
9. Ta av motorn 6.
10. Ta av de elastiska brickorna 11.
OBS! Plastskruvmejseln 4 får endast användas för att justera ti-
mer-potentiometern.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim/Tyskland
från drivaxeln till fläkthjulet 7.
www.hornbach.com
Avfallshantering av enskilda komponenter i enlighet med
gällande bestämmelser!
Komponent
1 Frontpanel
2 Kåpa över drivkretskortet
3 Drivkretskort
4 Plastskruvmejsel för
justering av timer-potenti-
ometern
5 Fläkthus
6 Motor
7 Fläkthjul
8 Ventillock
9 Backventil
10 Fläkthjulsband
11 Elastiska brickor
12 Motorskruvar
13 Skruvar till kåpan över
drivkretskortskammaren
Verktyg
Stjärnskruvmejsel
Tång
Material
ABS
ABS
Laminat, koppar, lödmetall,
övrigt (elektronisk del)
ABS
ABS
Stål, koppar, övrigt
PP
PET
ABS
Stål
Fiber
Rostfritt stål
Rostfritt stål
