VENTILATOR DEMONTAGE EN AFVALVERWERKING

Air Basic 100 / 125 / 150
Ontkoppel de ventilator van stroomnet vooraf-
gaand aan werkzaamheden aan het apparaat.

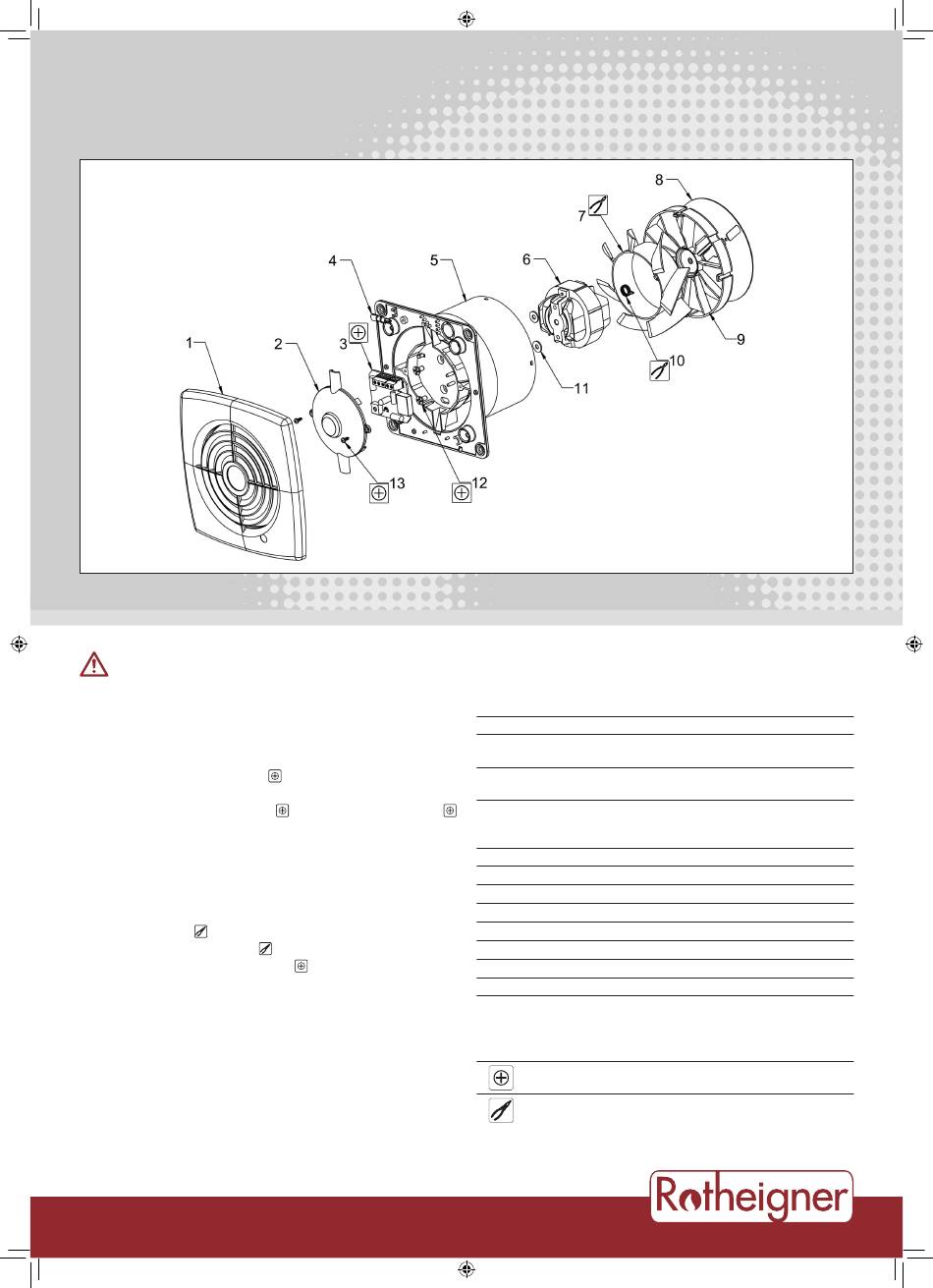

DEMONTAGE
1. Verwijder het frontpaneel 1.
2. Verwijder de deksel van de besturingskamer 2 door de twee
schroeven los te draaien 13 .
3. Koppel de voeding- en de verbindingskabels op de aanslui-
tingen van de besturing los 3 . Verwijder de besturing 3
van de ventilatorbehuizing 5.
4. Draai de schroeven van de ventilatorbehuizing 5 los en ver-
wijder deze van de installatieplaats.
5. Verwijder de terugslagklep 9 van de ventilatorbehuizing 5
en verwijder vervolgens voorzichtig de klepsluiter 8 van de
terugslagklep 9.
6. Trek de rotor 7 van de motor 6.
7. Verwijder de rotorband 10 van de aandrijfas van de rotor 7.
8. Draai de motorschroeven los 12 .
9. Verwijder de motor 6.
10. Verwijder de elastische ringen 11.
LET OP: De plastic schroevendraaier 4 mag alleen worden ge-
bruikt om de potentiometer van de timer aan te passen.
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Duitsland
Gooi de afzonderlijke componenten weg volgens de gel-
dende voorschriften!
1 Frontpaneel
2 Deksel van besturingska-
3 Besturing
4 Plastic schroevendraai-
5 Ventilatorbehuizing
6 Motor
7 Rotor
8 Klepsluiter
9 Terugslagklep
10 Rotorband
11 Elastische ringen
12 Motorschroeven
13 Schroeven van deksel van
www.hornbach.com
Component Materiaal
ABS
ABS
mer
Laminaat, koper, soldeer, ove-
rig (elektronisch onderdeel)
ABS
er om de potentiometer
van de timer aan te passen
ABS
Staal, koper, overig
PP
PET
ABS
Staal
Vezel
RVS
RVS
besturingskamer
Gereedschap
Kruiskop-schroevendraaier
Tang
