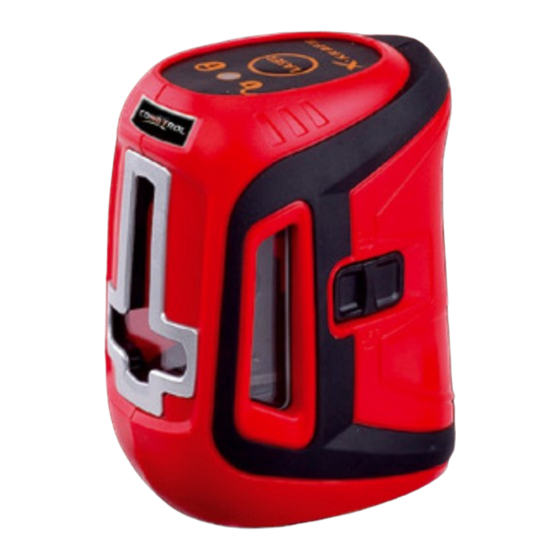

Inhaltszusammenfassung für CONDTROL Laser 3D
-
Seite 3: Inhaltsverzeichnis
Laser 3D CONDTROL СОДЕРЖАНИЕ ОБЩАЯ ТЕХНИКА БЕЗОПАСНОСТИ ГАРАНТИЯ КОМПЛЕКТ ПОСТАВКИ ОПИСАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРИЗОНТАЛЬНОЕ И ВЕРТИКАЛЬНОЕ НИВЕЛИРОВАНИЕ РЕЖИМ НАКЛОНА ПРОВЕРКА КАЛИБРОВКИ ПРОВЕРКА ВЕРТИКАЛЬНОЙ ЛИНИИ ПРОВЕРКА ГОРИЗОНТАЛЬНОЙ ЛИНИИ УТИЛИЗАЦИЯ CONTENTS GENERAL SAFETY INSTRUCTIONS LASER 3D CONDTROL HORIZONTAL AND VERTICAL LEVELLING SLOPE MODE... -
Seite 5: Общая Техника Безопасности
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации Laser-3D CONDTROL - многофункциональный, полностью автоматиче- ский мультипризменный лазерный нивелир с магнитным компенсатором, обеспечивающий построение двух вертикальных и одной горизонтальной плоскости. Хорошо видимые 3 линии великолепно подходят для выравнивания плит- ки, стоек, окон, дверей и т.д. Благодаря расположению вертикальных ла- зерных... -
Seite 6: Гарантия
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации Указание: Это изделие является прецизионным прибором, который тре- бует осторожного обращения. Избегайте толчков и встряхивания. Для транспортировки всегда выключайте лазер и фиксируйте маятник, уста- навливайте двухпозиционный выключатель в положение ВЫКЛ (OFF)! Для... -
Seite 7: Описание
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации ОПИСАНИЕ 1 Окно выхода лазерного луча. 2 Отделение для батарей. 3 Кронштейн для установки на стене с регулированием высоты в пределах 63 мм. 4 Двухпозиционный выключа- тель/ устройство защиты при транспортировке. 5 Клавиша выбора лазерных... -
Seite 8: Технические Характеристики
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Самонивелирование ± 5° Точность ± 3 мм / 10 м Рабочий диапазон (зависит от яркости 20 м освещения в комнате) Длина волны лазера 635 нм Источник питания / срок работы элемен- 4x1,5В... -
Seite 9: Проверка Калибровки
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации не активна! Включите лазер с помощью клавиши выбора (5) и выберите направление лучей. Теперь контрольная лампа (11) загорается красным и можно работать с наклонными поверхностями или наклонами. ВАЖНО! В этом режиме невозможно горизонтальное или вертикальное... -
Seite 10: Проверка Вертикальной Линии
Laser 3D CONDTROL ЛАЗЕРНЫЙ НИВЕЛИР Руководство по эксплуатации 4. Поверните прибор на 180° и нанесите точку A3. Разница между точками A2 и A3 является допустимым отклонением. Примечание: если расстояние между точками A2 и A3 больше, чем 3мм на 10м, то устройство необходимо откалибровать. В этом случае Вам не- обходимо... -
Seite 11: Утилизация
вать на рециркуляцию или на экологически чистую утилизацию. Только для стран-членов ЕС: Неисправные или пришедшие в негодность аккумуляторы/батареи долж- ны быть утилизированы согласно Директиве 91/157/ЕЭС. CONDTROL оставляет за собой право на внесение изменений в конструк- цию приборов, не отраженных в данной инструкции. -
Seite 12: General Safety Instructions
Laser 3D CONDTROL CROSS-LINE LASER User Manual The automatic 3 line laser for professional do-it-yourself enthusiasts The 3 laser lines are readily visible and outstanding for aligning tiles, wall studding, windows, doors, etc. The 90° position of the vertical laser lines can be used to produce a right angle on the floor and project a plumb line on slanted walls (see Figure C on Pg. -
Seite 13: Laser 3D Condtrol
In the event that you need to claim warranty, please take the complete device together with all information and the invoice to one of our dealers or send it in to CONDTROL. LASER 3D CONDTROL... -
Seite 14: Horizontal And Vertical Levelling
Laser 3D CONDTROL CROSS-LINE LASER User Manual Attention: Always rotate the special pins (8) into their parked position for transport, see illustration below. Otherwise there is danger of injury. parking fixing HORIZONTAL AND VERTICAL LEVELLING Open the battery compartment (2) and insert batteries according to the symbols. -
Seite 15: Technical Data
Laser 3D CONDTROL CROSS-LINE LASER User Manual TECHNICAL DATA Automatic levelling range ± 5° Accuracy ± 3 mm / 10 m Operating range (depending on room 20 m illumination) Laser wavelength 635 nm Laser class / line laser output power 2M / <... -
Seite 16: Checking The Vertical Line
A2 and A3 is the tolerance. Note: If points A2 and A3 are more than 3 mm / 10 m, the device is in need of calibration. Contact your authorised dealer or else the CONDTROL Service Department. CHECKING THE VERTICAL LINE Position the device about 5 m from a wall. -
Seite 17: Allgemeine Sicherheitshinweise
Laser 3D CONDTROL KREUZLINIEN LASER Bedienungsanleitung Der automatische 3-Linien-Laser für professionelle Heimwerker Die gut sichtbaren 3 Laserlinien eignen sich hervorragend zum Ausrichten von Fliesen, Ständerwerk, Fenster, Türen etc. Durch die 90° Ausrichtung der vertikalen Laserlinien kann am Boden ein rechter Winkel erzeugt und an schrägen Wänden eine lotrechte Linie projiziert werden (siehe Abbildung C auf... -
Seite 18: Laser 3D Condtrol
Gebrauchs tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns autorisierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das vollständige Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie es an CONDTROL. LASER 3D CONDTROL 1 Laseraustrittsfenster... -
Seite 19: Horizontal Und Vertikal Nivellieren
Laser 3D CONDTROL KREUZLINIEN LASER Bedienungsanleitung Achtung: Für den Transport die Spezialstifte (8) immer in die Park - position drehen, siehe untere Abbildung. Sonst besteht Verletzungs - gefahr. parkposition befestigen HORIZONTAL UND VERTIKAL NIVELLIEREN Das Batteriefach (2) öffnen und Batterien gemäß den Installationssymbolen einlegen. -
Seite 20: Technische Daten
Laser 3D CONDTROL KREUZLINIEN LASER Bedienungsanleitung TECHNISCHE DATEN Selbstnivellierbereich ± 5° Genauigkeit ± 3 mm / 10 m Arbeitsbereich (von Raumhelligkeit 20 m abhängig) Laserwellenlänge 635 nm Laserklasse / Ausgangsleistung 2M / < 5 mW Linienlaser Stromversorgung / Betriebsdauer 4 x 1,5V AA / ca. 20 h... -
Seite 21: Überprüfung Der Vertikalen Linie
Hinweis: Wenn A2 und A3 mehr als 3 mm / 10 m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von CONDTROL. ÜBERPRÜFUNG DER VERTIKALEN LINIE Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. - Seite 22 Laser 3D CONDTROL NOTES...
