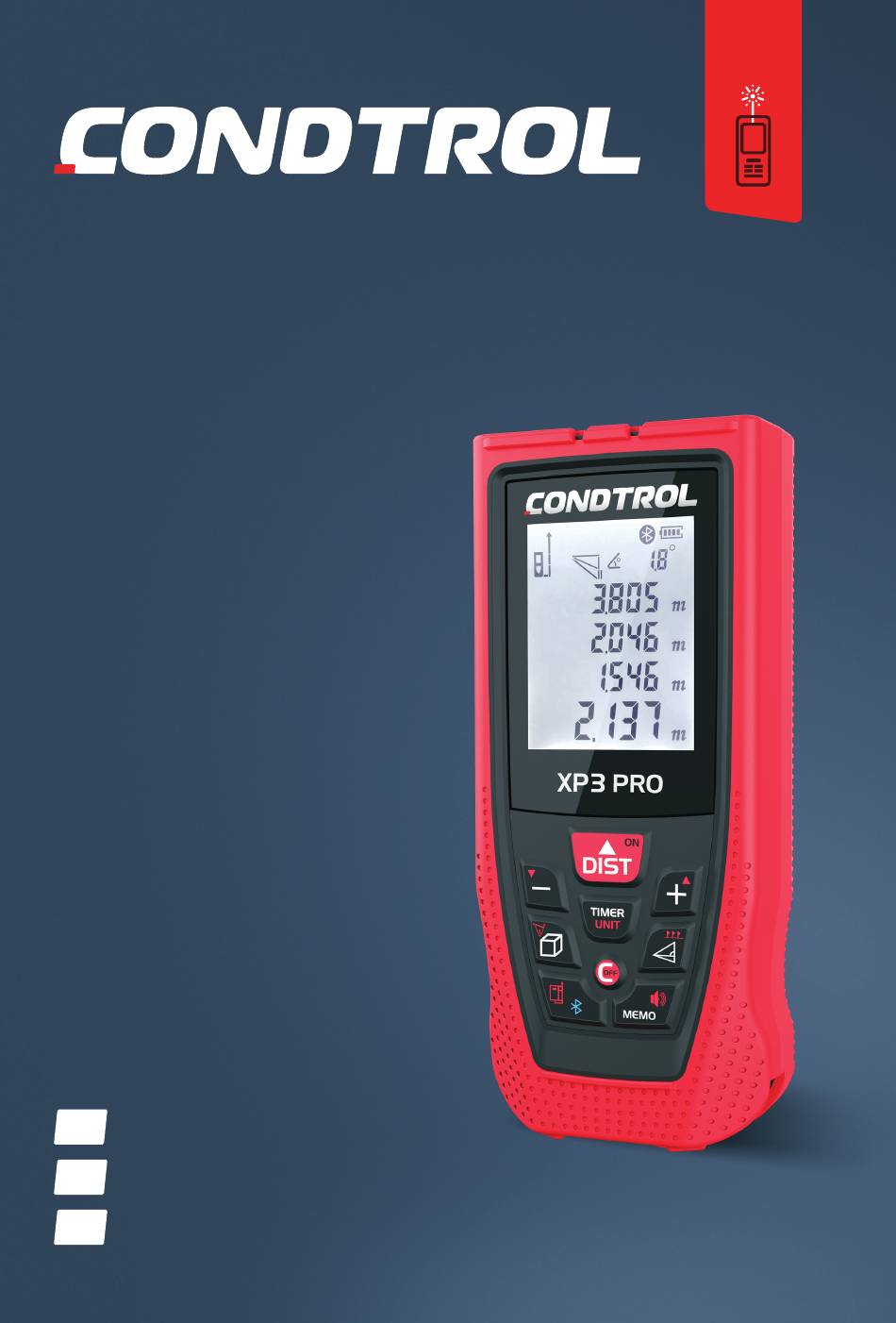

- Seite 1 User manual Bedienungsanleitung Руководство по эксплуатации...
- Seite 4 XP3 PRO CONDTROL INHALT BESTIMMUNGSGEMÄSSER GEBRAUCH TECHNISCHE SPEZIFIKATIONEN LIEFERUMFANG PRODUKTBESCHREIBUNG GERÄTEBEDIENUNG Batterien einsetzen/ laden Ein- /Ausschalten Messeinheiten Signalton Referenzpunkt wählen Einzelmessung Dauermessung (Tracking) Abstecken Addieren/Subtrahieren BERECHNUNGEN Fläche Wandfläche Volumen Addieren/Subtrahieren von Flächen /Volumen Messung des Abstands zwischen zwei Punkten Berechnung einer horizontalen Strecke mit einer Neigungsmessung...
- Seite 26 Sie das Gerät das erste Mal verwenden. BESTIMMUNGSGEMÄSSER GEBRAUCH Der XP3 PRO ist zum Messen von Distanzen, zum Abstecken, zur Berechnung von Flächen und Volumina sowie zum Bestimmen einer Strecke mit Neigungsmessung und Pythagoras-Satz bestimmt. Möglich ist eine Bluetooth-Übermittlung von Messergebnissen.
- Seite 27 ± (Y + 0,25хDх10-3)mm: D (mm) - zu messende Entfernung Y (mm) - zulässige Messgeräteabweichung. LIEFERUMFANG Der Lieferumfang des XP3 PRO Entfernungsmessers umfasst: 1. Laser-Entfernungsmesser - 1 Stück. 2. Schutztasche mit Trageband - 1 Stück. 3. Bedienungsanleitung - 1 Stück.
- Seite 28 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung PRODUKTBESCHREIBUNG 1. Display 2. Tastatur 3. Einschalten /Laseraktivierung/ Einzelmessung /Dauermessung 4. Addieren/ AUF/ Werte vergrößern/ Durchblättern gespeicherter Messergebnisse (vor) 5. Subtrahieren /AB/Werte verkleinern / Durchblättern gespeicherter Messergebnisse (zurück) 6. Timer/Wahl der Messeinheiten 7. Flächen-/Wandflächen-/ Volumenberechnung 8.
- Seite 29 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Display 1. Hauptzeile für Mess-und Berechnungsergebnisse 2. Zusätzliche Zeilen für Mess- und Berechnungsergebnisse 3. Neigungswinkelanzeige 4. Modusanzeige 5. Akku-Ladezustandsanzeige 6. Messeinheit 7. Referenzpunkt GERÄTEBEDIENUNG Batterien einsetzen/ laden Setzen Sie die Batterien in das Batteriefach ein. Achten Sie dabei auf die richtige Polung.
- Seite 30 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Referenzpunkt wählen Drücken Referenzpunkt wählen. und 1 Sekunde Das entsprechende Bild erscheint auf dem lang gedrückt halten Display. Vorderkante Stativ Hinterkante Ausklappbares Endstück Einzelmessung Drücken Einschalten des Gerätes. Laseraktivierung. Zielen Sie auf das Objekt, dessen Drücken...
- Seite 31 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Dauermessung (Tracking) Drücken und Aktivierung des Tracking-Modus. 1 Sekunde Laseraktivierung. lang gedrückt halten – Neigungswinkel – Maximalwert – Minimalwert – aktueller Wert Tracking–Modus verlassen. Drücken Drücken oder oder Der letzte gemessene Wert wird auf dem Display angezeigt.
- Seite 32 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Ist der Signalton eingeschaltet, gibt das Gerät bei der Annäherung zum Markierungspunkt ein akustisches Signal aus. Beim Erreichen des Markierungspunkts erscheint auf dem Display das Symbol , und der Signalton ändert sich. – Abstand zwischen dem Objekt, von dem die Messung beginnt, und dem Grenzpunkt der letzten gemessenen Strecke.
- Seite 33 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Drücken Die zweite Messung. – Neigungswinkel – das Messergebnis der ersten Messung – das Messergebnis der zweiten Messung – das Ergebnis der Addition/ Subtraktion von zwei Messwerten Um mehrere Messwerte zu addieren/subtrahieren, drücken Sie die Taste und wiederholen Sie die letzten Optionen.
- Seite 34 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Wandfläche Wandflächenberechnung aktivieren. 2 Mal Das Symbol erscheint auf dem Display. drücken Der Laserstrahl ist aktiviert. Drücken Die erste Messung (Höhe) Drücken Die zweite Messung (Länge 1) Drücken Die dritte Messung (Länge 2) - Höhe - Länge 1...
- Seite 35 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung – Wandfläche – Objektfläche – Ergebnis von Addieren/Subtrahieren der Wandfläche und Objektfläche Um weitere Berechnungen zu addieren/ subtrahieren, drücken Sie kurz oder und wiederholen Sie die Vorgänge wie oben beschriebenen. Kurzes Drücken Modus verlassen.
- Seite 36 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Volumen Volumenberechnung-Modus aktiveren. Dreimal Das Symbol erscheint auf dem Display. drücken Der Laserstrahl ist aktiviert. Drücken Die erste Messung (Länge). Drücken Die zweite Messung (Breite) Drücken Die dritte Messung (Höhe) – Neigungswinkel – Länge – Breite –...
- Seite 37 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung – Länge 1 – Länge 2 – Länge 3 – Berechnung #1 Kurzes Addieren / Subtrahieren aktivieren. Drücken oder Das Symbol oder erscheint auf dem Display. Kurzes Erforderliche Zahl von Messungen durchführen, um das Berechnungsergebnis #2 zu bekommen.
- Seite 38 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Messung des Abstands zwischen zwei Punkten Das Symbol erscheint auf dem Display. Drücken und 1 Sekunde lang gedrückt halten Der Laserstrahl ist aktiviert. Die Linie blinkt. Drücken Die erste Messung (Abstand bis zum Punkt 1).
- Seite 39 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Berechnung einer horizontalen Strecke mit einer Neigungsmessung Den Modus aktivieren. Der Laserstrahl ist aktiviert. Das Symbol erscheint auf dem Display. Drücken 1 Zeile– Neigungswinkel Drücken Die erste Messung (Hypotenuse). Drücken – Hypotenuse (gemessen) – Neigungswinkel (gemessen) –...
- Seite 40 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Berechnung einer Strecke mit 3 Hilfsmessungen (Subtrahieren von Katheten) Dreimal Das Symbol erscheint auf dem Display. drücken Drücken Die erste Messung(Hypotenuse 1). Drücken Die zweite Messung (Hypotenuse 2). Drücken Die dritte Messung (Kathete) – Hypotenuse 1 (gemessen) –...
- Seite 41 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung Berechnung einer Strecke mit 3 Hilfsmessungen (Addieren von Katheten) Viermal Das Symbol erscheint auf dem Display. drücken Drücken Die erste Messung (Hypotenuse 1). Drücken Die zweite Messung (Kathete). Drücken Die dritte Messung (Hypotenuse 2). – Hypotenuse 1 (gemessen) –...
- Seite 42 Bluetooth aktivieren. Das Symbol erscheint auf Drücken dem Display. Aktivieren Sie Bluetooth in Ihrem Mobiltelefon, Tablet- PC oder Laptop. Für weitere Arbeit verwenden Sie bitte die Applikation Smart Measure CONDTROL. FEHLERCODES Beim Gerätegebrauch können auf dem Display folgende Fehler angezeigt werden: Fehlercode Grund Lösung...
- Seite 43 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung SICHERHEITSHINWEISE Bitte lesen Sie sorgfältig diese Anleitung, bevor Sie das Gerät das erste Mal verwenden. Ein unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen und zu erheblichem Schaden führen. Bewahren Sie diese Bedienungsanleitung auf. Bei der Übergabe des Geräts an einen anderen Nutzer legen Sie diese Anleitung bei.
- Seite 44 XP3 PRO CONDTROL LASER-ENTFERNUNGSMESSER Bedienungsanleitung PFLEGE Vorsicht! XP3 PRO ist ein präzises Gerät und soll stets vorsichtig behandelt werden. Die Beachtung der folgenden Vorschriften verlängert die Laufzeit des Geräts: -Richten Sie das Gerät nicht auf die Sonne. -Vermeiden Sie Stöße, Fälle, starke Vibrationen sowie Eindringen von Flüssigkeit, Staub, fremden Gegenständen in das Gerät.
- Seite 45 Zusätze am Gerät erlischt die Garantie. Für Mängel, die den normalen Gebrauch des Gerätes nicht beeinträchtigen, gilt die Garantie nicht. 4) Die CONDTROL GmbH behält sich das Recht vor, nach eigener Entscheidung das Gerät zu reparieren oder zu ersetzen. 5) Andere Ansprüche als die oben genannten werden nicht über die Garantie abgedeckt.
- Seite 68 www.condtrol.com...
