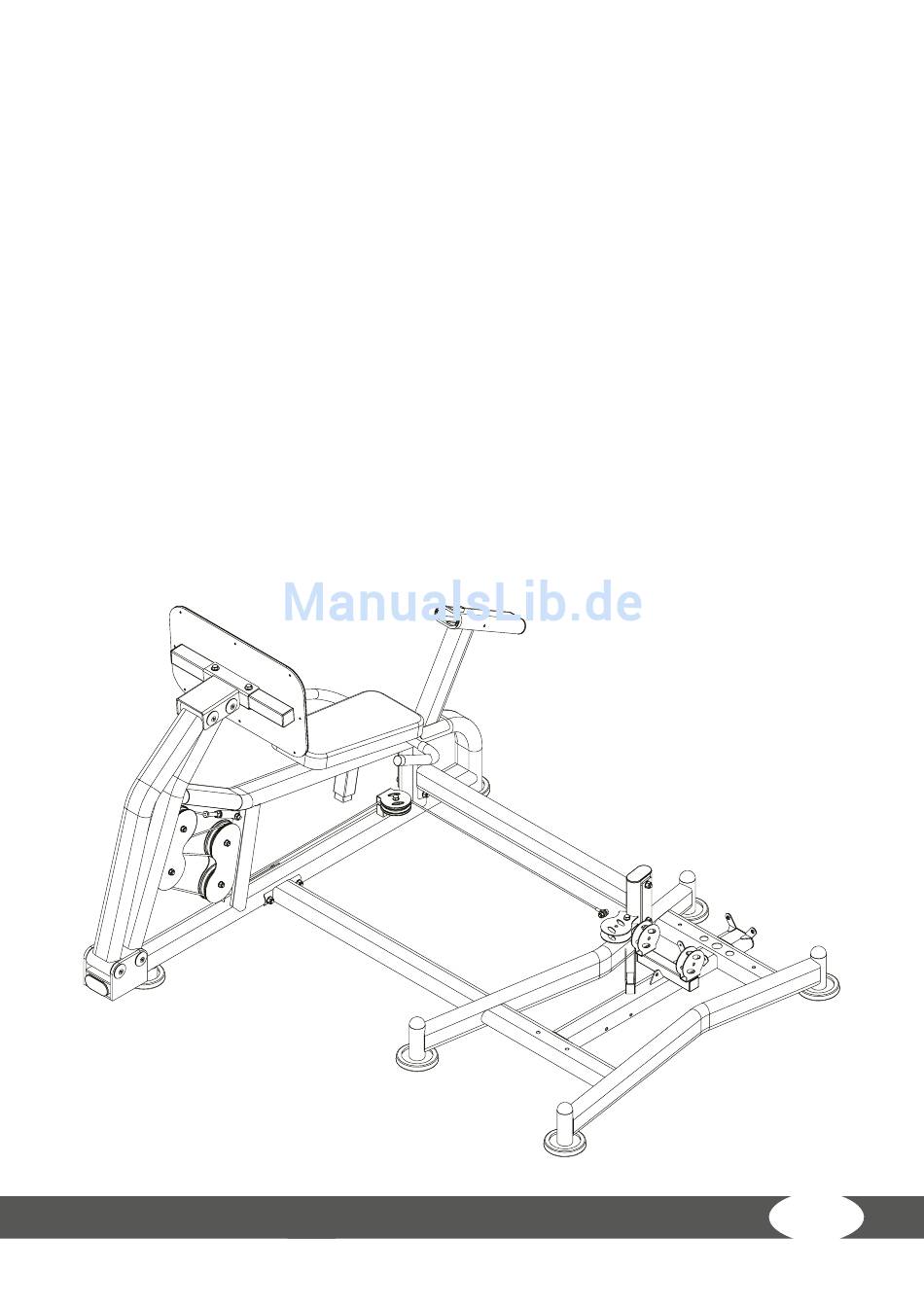

Schritt 5:
Aufbau
1. Montieren Sie das flache, kurze Kabelende des Kabelturms (179) mit M10*25
Schraube (30), Ф10 Unterlegscheibe (5), M10 Mutter (23) am seitlichen Hauptrahmen.
2. Montieren Sie die Umlenkrolle (55) mit M10*45 Schraube (52), Ф10 Unterlegscheibe
(5), M10 Mutter (23).
3. Montieren Sie die Umlenkrolle (55) mit M10*50 Schraube (142),Ф10 Unterlegscheibe
(5), M10 Mutter (23), Führungshaken (177).
4. Verbinden Sie das Kabel des Kabelturms (179) durch Ф12 Unterlegscheibe (20) mit
dem beweglichen Umlenkrollenrahmen (178).
5. Montieren Sie die Umlenkrolle (55) mit M10*45 Schraube (52), Ф10 Unterlegscheibe
(5), M10 Mutter (23) am beweglichen Umlenkrollenrahmen (178).
19
