Schritt 2:

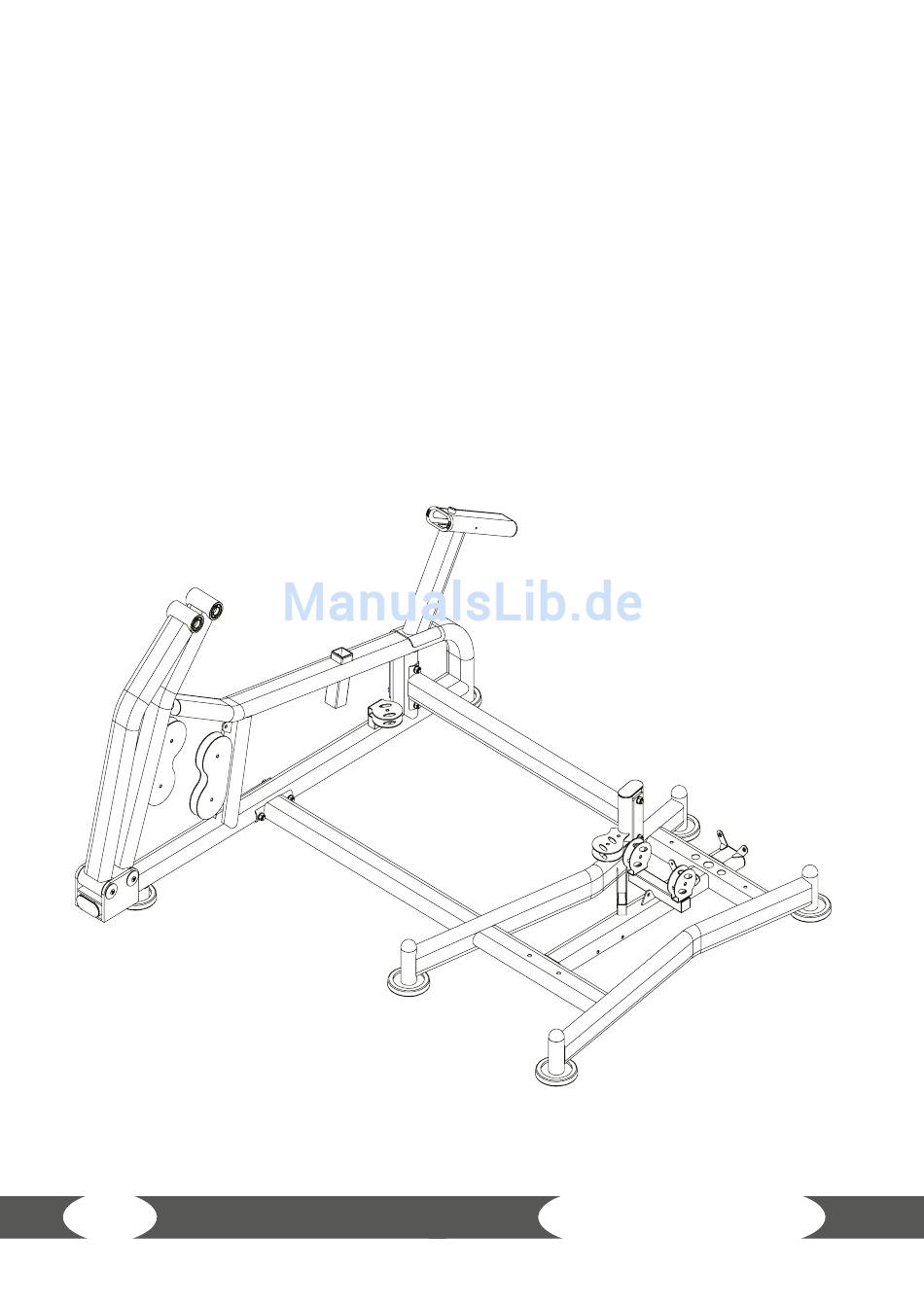

Aufbau
1. Montieren Sie das Führungsrohr (169) mit zwei M10*70 Schrauben (43), Ф10
Unterlegscheiben (5) und M10 Kontermuttern am seitlichen Hauptrahmen.
2. Schieben Sie die die Kabelzugrolle (167) auf das Führungsrohr (169) und schrauben
Sie den T-förmigen Arretierstift (168) auf.
3. Montieren Sie das seitliche Standrohr (170) mit M10*125 Schrauben (133), M12
Muttern (21), Ф12 Unterlegscheiben (20) und der Verbindungsplatte (129) am
seitlichen Hauptrahmen.
4. Montieren Sie das seitliche Winkelrohr (171) mit M12*30 Schrauben (131), Ф12
Unterlegscheiben (20) und M12 Kontermuttern (21) am seitlichen Standrohr (170)
und an der rechten Abdeckung.
Beinpresse WS7
12
