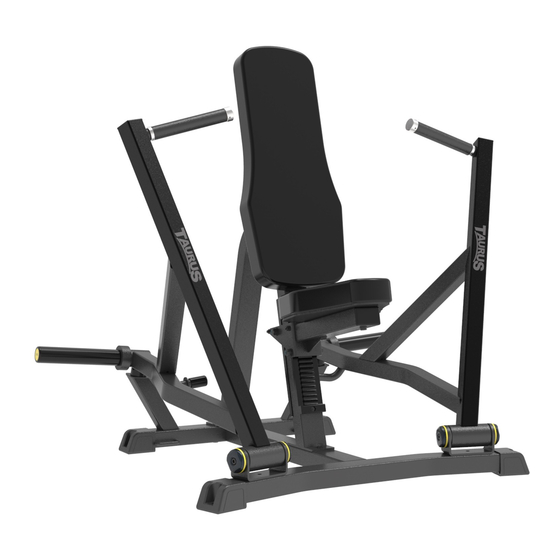

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 64 kg L 128 | B 98 | H 125 TFIFP1201.01.01 Art.-Nr. TF-IFP1201 Taurus Seated Chest Press IFP...
- Seite 2 Seated Chest Press...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 Seated Chest Press...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Maße und Gewicht Artikelgewicht (brutto, inkl. Verpackung) ca.: 72 kg Artikelgewicht (netto, exkl. Verpackung) ca.: 64 kg Verpackungsmaß (L x B x H) ca.: 117,5 cm x 106,5 cm x 35 cm Aufstellmaß (L x B x H) ca.: 127,6 cm x 98,4 cm x 124,8 cm Maximales Benutzergewicht: 150 kg... -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... - Seite 11 Montage- Anleitung Satz Teilenr. Bezeichnung Anzahl Standfuß Hauptrahmen Seitenrahmen 1 Seitenrahmen 2 Sitzpolsterrahmen Gewichtsaufnahme Hülse Φ15*Φ9*82 Anschlagplatte Rückenpolster Sitzpolster Hülse Φ19*Φ13*80 Feder Φ31.5*Φ2.5*165 Achse Φ25*133*M10 Montagesatz Anleitung...
-
Seite 12: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 13 Schritt 1: Montage des Hauptrahmens Montieren Sie den Hauptrahmen (2) mit vier Schrauben (19), vier Unterlegscheiben (23) und vier Federscheiben (25) am Standfuß (1). Ziehen Sie die Schrauben und Muttern mit einem Schraubenschlüssel fest.
- Seite 14 Schritt 2: Montage der Seitenrahmen Montieren Sie den Seitenrahmen 1 (3) mit einer Achse (13), zwei großen Unterlegscheiben (16), zwei Ringen (15), zwei Kappen (14) und zwei Schrauben (20) am Standfuß (1). Montieren Sie den Seitenrahmen 2 (4) mit einer Achse (13), zwei großen Unterlegscheiben (16), zwei Ringen (15), zwei Kappen (14) und zwei Schrauben (20) am Standfuß...
- Seite 15 Schritt 3: Montage des Sitzpolsterrahmens und der Gewichtsaufnahmen Montieren Sie den Sitzpolsterrahmen (5) am Hauptrahmen (2) mit einer Hülse (7), einer Schraube (21), einer Hülse (11), einer Schraube (17), einer Unterlegscheibe (22), drei Unterlegscheiben (24) und zwei Sicherungsmuttern (27). Lösen Sie die vormontierten Schrauben und montieren Sie die beiden Gewichtsaufnahmen (6) mit zwei Bolzen (19), zwei Unterlegscheiben (23) und zwei Federringen (25) an Seitenrahmen 1 (3) und Seitenrahmen 2 (4).
- Seite 16 Schritt 4: Montage des Sitzpolsters und Rückenpolsters Befestigen Sie das Sitzpolster (10) mit zwei Schrauben (18) und zwei Unterlegscheiben (23) am Sitzpolsterrahmen (5). Montieren Sie das Rückenpolster (9) und eine Anschlagplatte (8) mit zwei Schrauben (18) und zwei Unterlegscheiben (23) am Hauptrahmen (2). Ziehen Sie die Schrauben und Muttern mit einem Schraubenschlüssel fest.
- Seite 17 Be- und Entladen von Hantelscheiben ⚠ VORSICHT Verwenden Sie stets einen Stellring oder Verschluss, wenn Sie mit Hantelscheiben trainieren. Verstauen Sie niemals unbenutzte Hantelscheiben auf dem Boden. Verstauen Sie unbenutzte Hantelscheiben an einem geeigneten Ständer / Gewichtsaufnahme. Um die Gewichtsaufnahme zu beladen, greifen Sie vorsichtig mit beiden Händen eine Hantelscheibe.
-
Seite 18: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 19: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 20: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß schützt, das können aber auch zusätzliche Gewichte, entsprechende Zug-Griffe, Fußschlaufen speziell für Beintraining oder auch Trizepsseile sein. -
Seite 21: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Pro Iso Seated Chest Press Artikelnummer: TF-IFP1201... -
Seite 22: Teileliste
Teileliste Übergeordnet Teilenr. Hersteller-Identionsnr. Bezeichnung (ENG) Anz. IFP120101ASSY Bottom Frame ASSY IFP120102ASSY Main Frame ASSY IFP120103ASSY Arm Frame 1 ASSY IFP120104ASSY Arm Frame 2 ASSY IFP120105ASSY Seat Pad Frame ASSY IFP120106ASSY Weight Horn ASSY IFP12010700 Support sleeve Φ15*Φ9*82 IFP12010800 Stop plate IF93015100V1 Back Pad IF93015200V2... - Seite 23 Bottom Frame ASSY (1) Teilenr. Hersteller-Identionsnr. Bezeichnung (ENG) Anz. IFP12010100 Bottom Frame IFP12013300 BottomPlug RS17000400 Bumper GB17880.5M6*16.5DS17 Rivet Nut M6 GB70M10*20DHS20NL Socket Head Cap Screw M10*20 GB818M6*20DHS2 U-nut M6*20 Main Frame ASSY (2) Teilenr. Hersteller-Identionsnr. Bezeichnung (ENG) Anz. IFP12010200 Main Frame IFP12013100 Gear Plate IFP12013200...
- Seite 24 Arm Frame 2 ASSY (4) Teilenr. Hersteller-Identionsnr. Bezeichnung (ENG) Anz. IFP12010400 Arm Frame 2 026-01PL0235-23 Grip STΦ36*Φ29*213 KPSFID3000 Plug 50.8 Ø SL70180700 Shaft Sleeve Φ32.8*Φ24.8*53.5 V39000 Aluminum Grip Cap Φ32 V38900 Aluminum Grip Ring Φ32 GB2766205-2ZC3 Bearing 6205 GB77M8*6DHS2 Socket Set Screw M8*6 YZGB7710-32*3.2N19 Socket Set Screw 10-32UNF*3.2 Seat Pad Frame ASSY (5)
-
Seite 25: Explosionszeichnung
Explosionszeichnung Overall Übergeordnet... - Seite 26 Bottom Frame ASSY (1) Main Frame ASSY (2) Arm Frame 2 ASSY (4) Arm Frame 1 ASSY (3) Seated Chest Press...
- Seite 27 Seat Pad Frame ASSY (5) Weight Horn ASSY (6)
-
Seite 28: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 29 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 30: Kontakt
KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 189 530984 +49 4621 4210-945 +49 4621 42 10 933 �� +49 4621 4210-698 �� �� info@fitshop.dk info@fitshop.fr �� technik@sport-tiedje.de ��... - Seite 31 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
